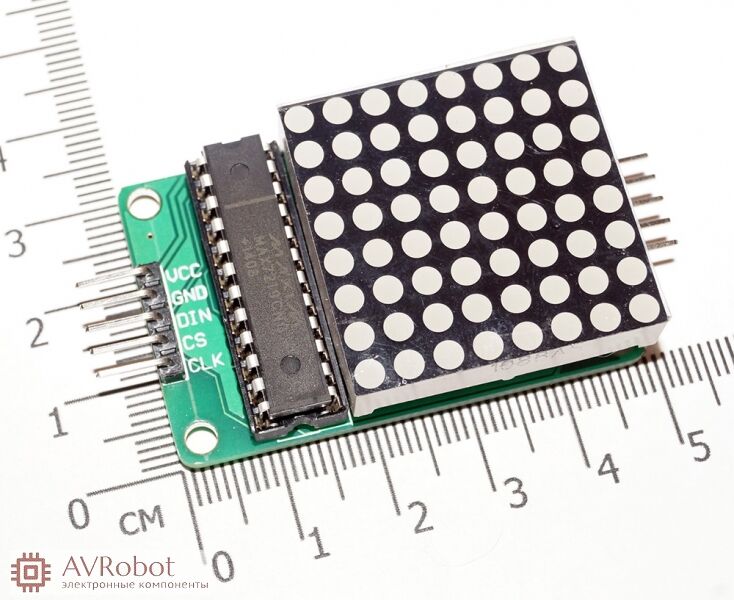

MAX7219 представляет собой интегрированный последовательный ввод / вывод общего катода драйвера дисплея, который соединяет микропроцессор 7-сегментный цифровой светодиодный дисплей с восьми цифр, вы также можете подключить последовательно несколько дисплеев или 64 независимых светодиода.
Нужно только три порта ввода-вывода для управления точкой
Параметры модуля:
1. Один модуль может управлять 8x8 матричным дисплеем общий катод
2. Рабочее напряжение модуля: 5В
3. Размер модуля: длина 5 см , 3,2 см в ширину и 1,5 см в высоту
4. С 4-мя крепежными отверстиями диаметром 3 мм, может быть установлена с помощью стоек для печатных плат
5. Модуль с интерфейсами ввода и вывода, поддержка каскадирования нескольких модулей

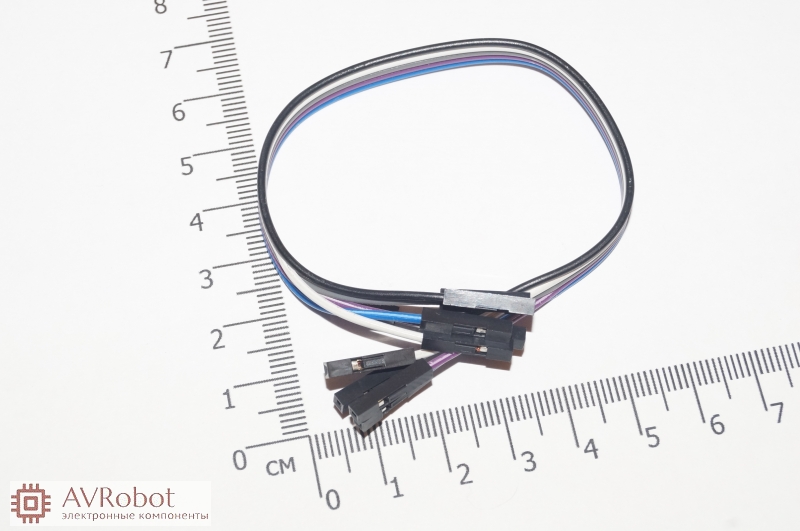

Инструкции по подключению:
1. С левой стороны модуля к входному порту, справо на выходной порт.
2. Когда управление в одном модуле, просто подключите входной порт к CPU
3. Для каскадирования модули подключить последовательо друг за другом
51 микроконтроллеры, подключение например:
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20
Файл | Размер файла | ||
![]() |
Описание+библиотеки |
6.33 MB | ![]() |
