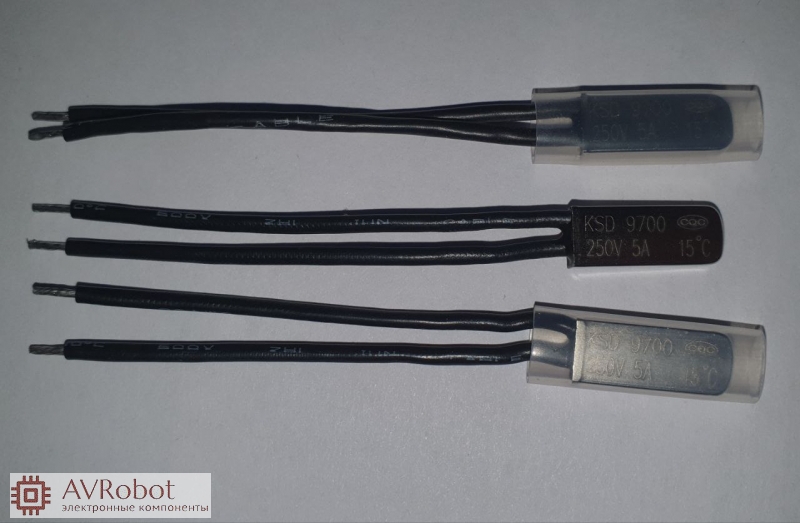

KSD9700A 15°C 5А 250В (нормально замкнутый, NC, металл)
Термостат биметалический нормально разомкнутый с температурой срабатывания 15 градусов Цельсия.
Термостаты серии KSD представляют собой устройства отключения или включения нагрузки при достижении температуры на корпусе, выше заданной.
В первом случае –отключение– (разрыв электрической цепи) осуществляют так называемые нормально-замкнутые термостаты, во втором –включение– (замыкание электрической цепи) осуществляют так называемые нормально-разомкнутыеили нормально-открытые термостаты.
Принцип работы нормально-открытого (НО) термостата
В термостатах серии KSD применяются биметаллические термочувствительные элементы.
В нормальном состоянии пары биметаллических контактов находятся в разомкнутом положении.
Когда температура достигает температуры для принятия мер, в термопаре генерируется внутренние напряжения и происходит мгновенное замыкание контакта (включение электрической цепи).
После остывания электрического устройства контакты автоматически возвращаются в нормальное рабочее состояние, размыкая, тем самым, электрическую цепь.
Нормально-замкнутый (нормально-закрытый) термостат при достижении заданной температуры размыкается и при остывании — замыкается.
Термостаты типа KSD могут использоваться как в целях предохранения от перегрева (в микроволновых печах, электродуховках, кондиционерах, различных электронагревателях, кофеварках, пылесосах, фенах, посудомоечных, стиральных и сушильных машинах и т. п. ), так и в целях предохранения от переохлаждения (обледенения) различных приборов и систем.
Технические характеристики термостатов типа KSD9700A 15°C 5A 250V NC
- Температура размыкания: 15° ±5°С
- Температура возврата: 5° ±10°С
- Сопротивление замкнутого контакта: ≤ 50мОм
- Сопротивление изоляции: ≥ 100 МОм
- Номинальное напряжение: AC250V / AC125V;
- Номинальный ток: 5A / 8A
- Скорость реакции: ≤1 ° C / мин.

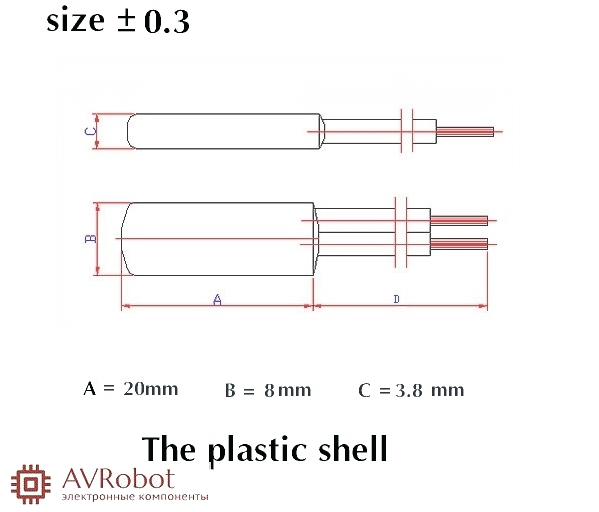

- Размер: 20*8*3.8мм
- Срок службы: ≤50'000 циклов
- NO термостат с тепловой защитой в металлическом корпусе
