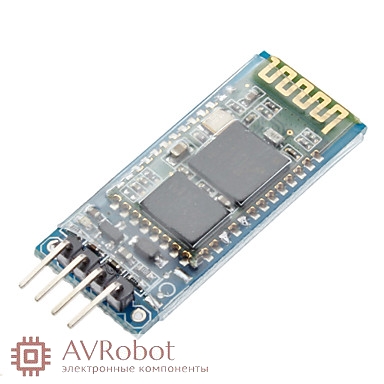

HC-06 Bluetooth (готовый модуль)

HC-06 Bluetooth (готовый модуль)
273,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Товар будет в наличии Вторник, 28 Февраля 2017
  • Код товара: 2496
  • Вес товара,(кг):0.004
Описание товара

    Bluetooth модуль для подключения Arduino к другим устройствам по bluetooth. Модуль работает в пассивном режиме, то есть нужно задать поиск на управляющем (Master) устройстве (ноутбук, телефон), найти устройство (по умолчанию его имя linvor), после этого в Мастер-устройстве появится последовательный порт, все что будет послано в него появится на вашем Arduino, и наоборот, все что Arduino пошлет вам будет принято на вашем компьютере. Если необходимо можно подстроить параметры модуля с помощью АТ команд.

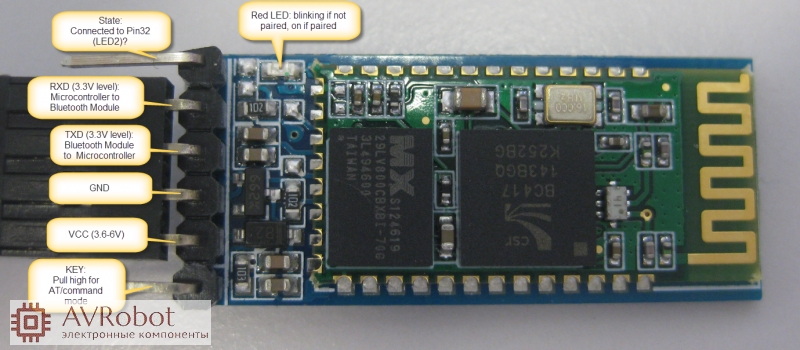

Распиновка:

  • STATE – сюда дублируется сигнал с встроенного светодиода, когда модуль активен светодиод мигает, когда связь установлена – горит.
  • RXD – на этом пине модуль принимает данные (то есть в вашем скетче сюда надо отсылать данные)
  • TXD – сюда модуль отправляет данные
  • GND  - земля
  • VCC – питание 3.3В
  • EN – вкл/выкл, если подать сюда логическую единицу (или просто 5В), то модуль выключится, если логический ноль (или просто не подключать этот пин)  будет работать.


    Источник http://arduino-ua.com/prod241-Bluetooth_modyl



Удобней всего подключить модуль через переходник USB-Serial к компьютеру, подключиться терминалом к созданному последовательному порту на скорости 9600  и попробовать отправить тестовую АТ команду “AT” (важно: отсылать надо именно заглавные буквы, иначе модуль не ответит), в ответ доолжно прийти OK, если это так значит все настроено правильно, если в ответ ничего не пришло, проверьте подключение, в частности правильно ли подключены линии Rx Tx, правильно ли подано питание (при включении на модуле будет мигать красный светодиод), проверьте скорость связи в терминальной программе.



АТ команды надо отправлять сразу, например копируя их из буфера, или если ваша терминальная программа позволяет сначала ввести команду, а потом нажать Отправить (например как стандартный терминал из Arduino IDE), то установите в ней не дополнять команды символами перевода строки, иначе модуль не воспримет команды.
Прошивку модуля можно обновлять.



Допустимые команды:



  • AT – вернет OK
  • AT+VERSION  - посмотреть версию, возвращает  OKlinvorV1.5
  • AT+NAMEyyy - устанавливает имя устройства (для других устройств bluetooth), например:  AT+NAMEmegabt. Возвращает OKsetname.
  • AT+PINxxxx - задает пин для доступа по bluetooth. По-умолчанию, установлен код 1234. Возвращает OKsetPIN
  • AT+BAUDx - устанавливает битовую. Возвращает OK<скорость>, например OK57600



Скорость:



  • 1 - 1200
  • 2 - 2400
  • 3 - 4800
  • 4 - 9600 (по-умолчанию)
  • 5 - 19200
  • 6 - 38400
  • 7 - 57600
  • 8 - 115200
  • 9 - 230400
  • AT+PN - выключает четность.








Источник http://arduino-ua.com/prod241-Bluetooth_modyl
