0,96-дюймовый синий с желтым ЖК дисплей 128 * 64 OLED-дисплей на SSD1306, модуль для Arduino, интерфейс SPI / I2C

0,96-дюймовый синий с желтым ЖК дисплей 128 * 64 OLED-дисплей на SSD1306, модуль для Arduino, интерфейс SPI / I2C
320,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Код товара: 2767
  • Вес товара,(кг):0.006
  • Вес, грамм: 6
  • Производитель: Китай
Описание товара

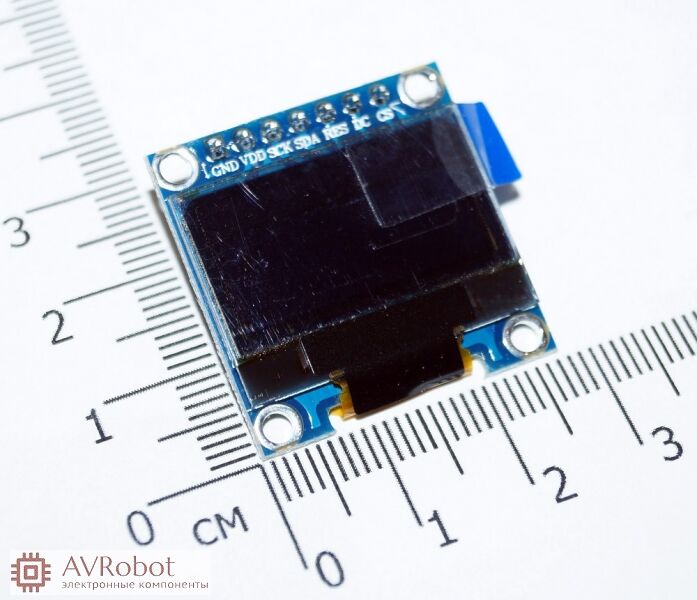

Описание OLED дисплея - 128x64 (0,96")

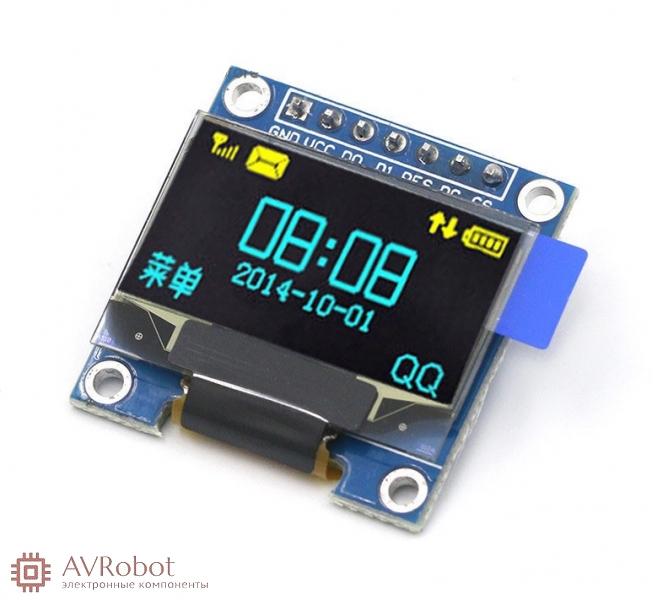

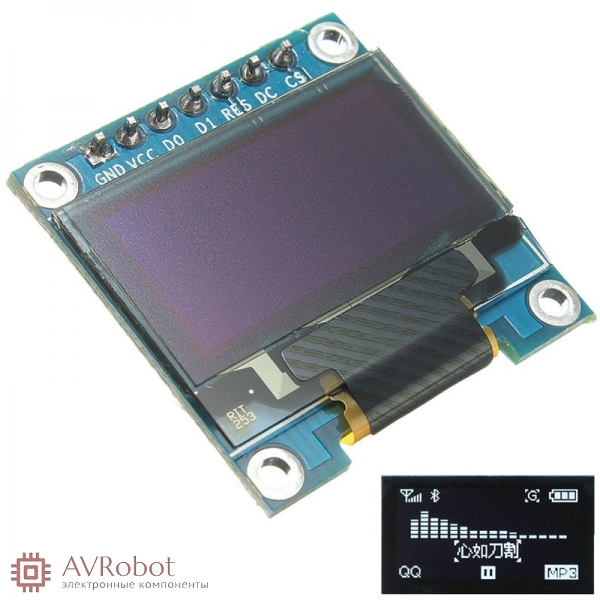

Графический OLED-дисплей имеет черную поверхность и синий с желтым цвет графики, хорошее качество изображения, широкие углы обзора. Отсутствие подсветки делает его тоньше и легче.

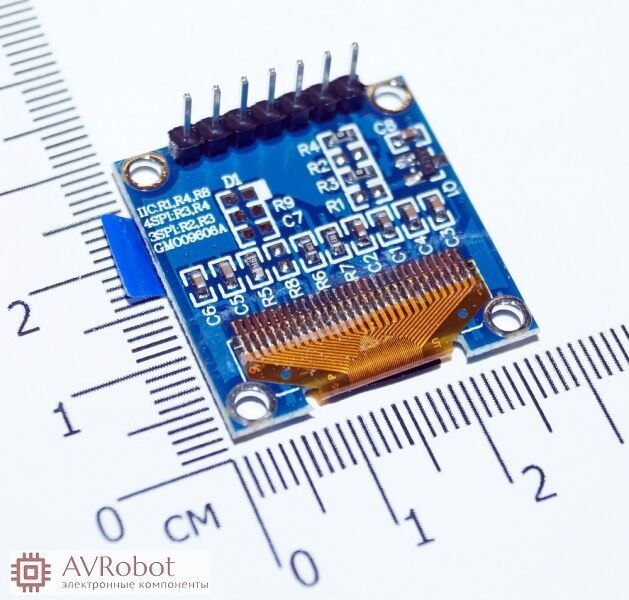

OLED дисплей с размером экрана 0,96″ и разрешением 128*64 точек для подключения к платам семейства Arduino. Имеет три варианта подключения:  4-проводный SPI / 3-проводный SPI / I2C. Распайка перемычек и сопротивлений для выбора варианты подключения - приведена на самой плате дисплея.

В OLED (Organic Light-Emitting Diode) дисплеях используется технология в которой светодиоды сами излучают свет без дополнительного подсвечивания как например в LCD дисплеях. Дисплей OLED состоит из тонкой многослойной органической пленки, помещенной между анодом и катодом. OLED обладает высоким потенциалом применения практически для всех типов дисплеев и рассматривается в качестве конечной технологии для следующего поколения плоских дисплеев. Качество отображения информации, дешевизна и идеальные углы обзора OLED дисплея делают его лидером среди дисплеев.

Особенности OLED L2C дисплея:
Не требуется подсветка дисплея.
Высокое разрешение: 128 * 64 пикселей.
Угол обзора: больше 160 градусов.
Полностью совместим с Arduino, контроллерами 51 серии, MSP430 серии, STM32 / 2, КСО IC и т.д.
Ультра-низкое энергопотребление: при полном свечении экрана 0.08W.
Рабочее напряжение: 3V ~ 5 В, постоянного тока.
Рабочая температура: -30°C ~ +70°C.
Драйвер IC: SSD1306.

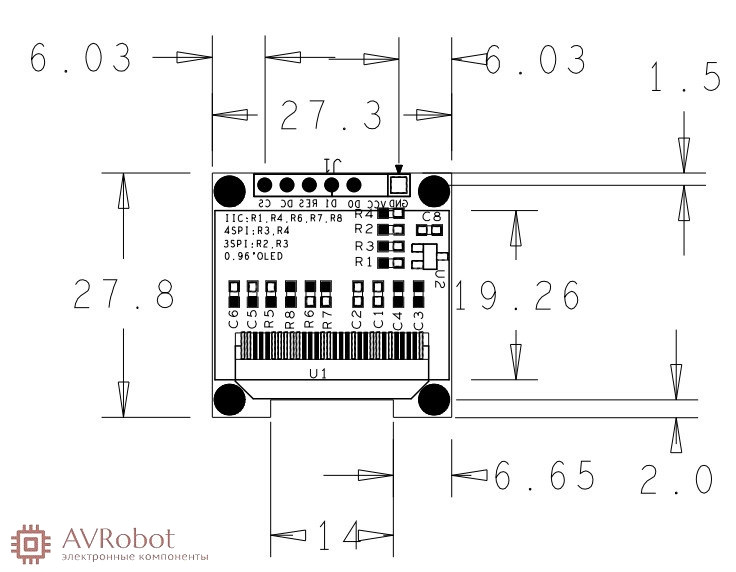

Размер платы: 27.8мм х 27.3мм х 4.3мм.
Размер дисплея: 27мм х 19.5мм (0,96″ дюйма).
Интерфейс 4-wire SPI/3-wire SPI/I2C Selectable

Вариант подключения OLED дисплея

MODULE..........ARDUINO
GND...............GND (земля)
VCC...............3.3V...+5V (+3...+5В)
D0 (CLK).........D13
D1 (DATA).......D11
RST (RESET)....D8
DC.................D9
CS (SS)..........D10
