Bluetooth базовая плата для HC-05 HC-06 HC-07 Arduino

Bluetooth базовая плата для HC-05 HC-06 HC-07 Arduino
Товар был добавлен в наш каталог Понедельник, 27 Июля 2015
38,0 руб.
Есть в наличии 16 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 3009
  • Вес товара,(кг):0.004
Описание товара

На плате Bluetooth базовой платы для HC-06 HC-07 HC-05 Arduino расположен чип, который обеспечивает аппаратную поддержку стека Bluetooth 2.0+EDR (Enhaced Data Rate), а также флэш-память, хранящая прошивку и настройки.

С оригинальной прошивкой Bluetooth базовая плата для HC-06 HC-07 HC-05 Arduino умеет работать в двух режимах: простого «радиоудлинителя UART» и управления AT-командами.

В первом случае работа происходит следующим образом — включаете модуль, подключаетесь к нему с компьютера или с другого устройства, умеющего делать COM-порт по Bluetooth, и отправляете в этот порт данные. Во втором режиме можно управлять модулем посредством AT-команд (АТ-команды позволяют задействовать такие функции модуля, как опрос «соседних» Bluetooth-устройств, установку другой скорости UART и прочие).

Назначение основных выводов Bluetooth базовой платы для HC-06 HC-07 HC-05 Arduino:

  • -RESET — линия сброса (активируется логическим нулём)
  • -3.3 V, GND — питание, земля
  • -CSB, MOSI, MISO, CLK — линии SPI, используются для прошивки чипа
  • -PIO0 — разрешение/запрет RX
  • -PIO1 — разрешение/запрет TX
  • -PIO2-PIO7, PIO10 — линии I/O общего назначения
  • -PIO8 — для светодиода, показывающего состояние модуля: светодиод мигает с разной скоростью в зависимости от того, чем занят модуль — опросом Bluetooth-устройств, ожиданием или чем-либо другим
  • -PIO9 — для светодиода, показывающего статус соединения: горит, если установлено соединение с другим Bluetooth-устройством
  • -PIO11 — для управления режимом работы: по умолчанию режим простого удлинителя UART, а если подать на него логическую 1 — режим AT-команд.

Модуль Bluetooth базовая плата для HC-06 HC-07 HC-05 Arduino питается от 3.3 В, но его линии I/O могут работать и с 5-вольтовой логикой, что позволяет без проблем подключать его UART к Arduino.

Размер: 37.3мм * 15.5мм

Входное напряжение: DC 3.6В - 6В

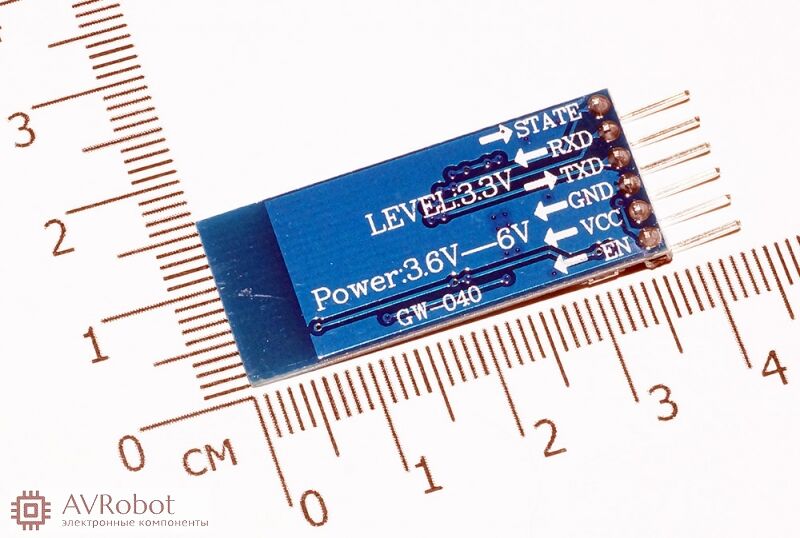

Контакты на плате: VCC/GND/TXD/RXD/STATE/EN

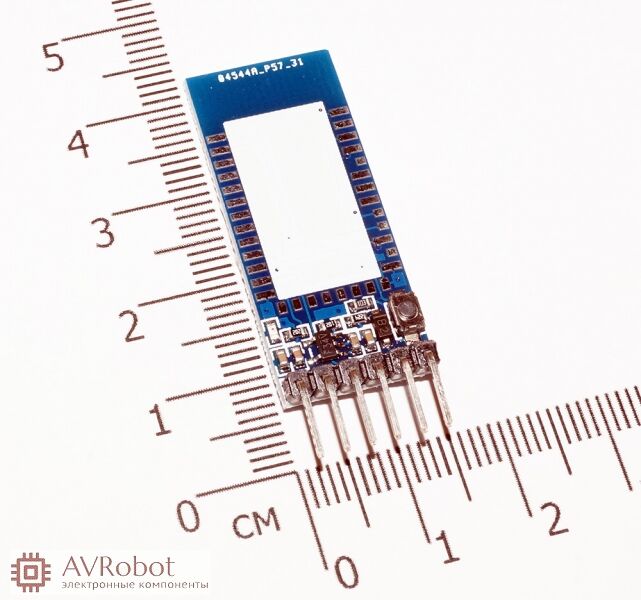

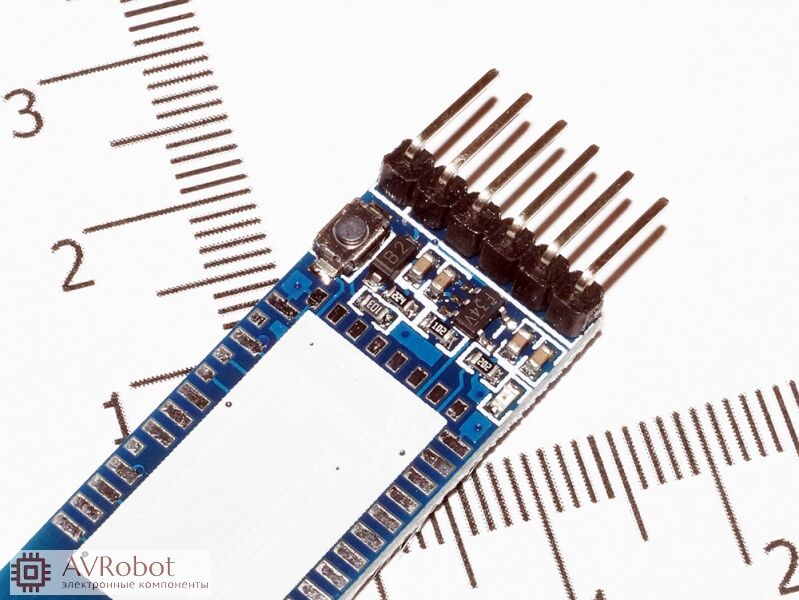

Изображения
  • Bluetooth базовая плата для HC-05 HC-06 HC-07 Arduino
  • Bluetooth базовая плата для HC-05 HC-06 HC-07 Arduino
Файл Размер файла
Принципиальная схема
30.51 KB Загрузки
