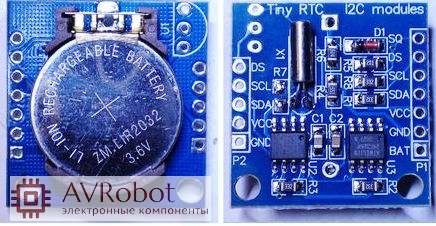

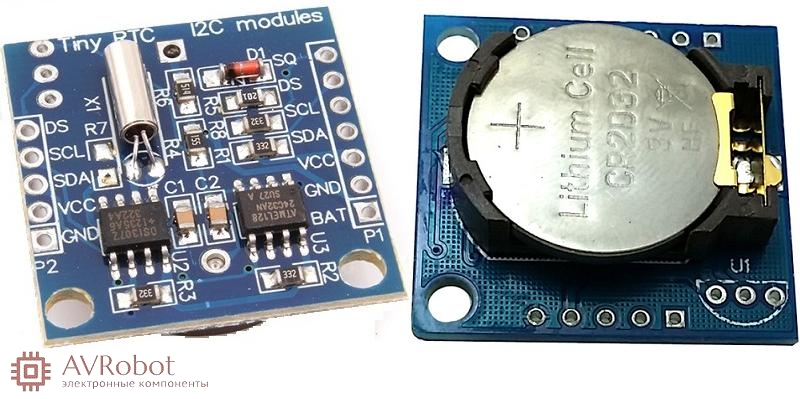

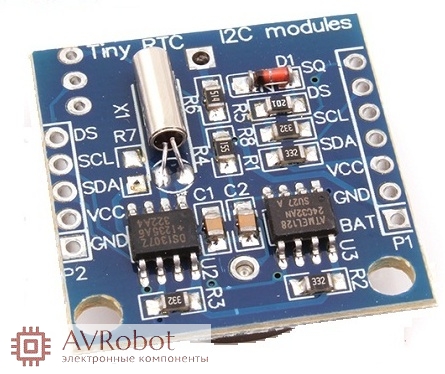

I2C модуль часов реального времени RTC 24C32 на микросхеме DS1307 + микросхема EEPROM AT24C32 + CR2032 в комплекте

I2C модуль часов реального времени RTC 24C32 на микросхеме DS1307 + микросхема EEPROM AT24C32 + CR2032 в комплекте
95,0 руб.
Есть в наличии 3 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 3066
  • Вес товара,(кг):0.007
  • Вес, грамм: 6
  • Размер: 27*28*8,4мм
  • Производитель: Китай
Описание товара

Модуль часов реального времени с I2C- интерфейсом на базе RTC DS1307 со всей необходимой обвязкой и батареей резервного питания.
Также на плате установлена микросхема энергонезависимой памяти (EEPROM) на 32 кб - AT24C32 + имеется место под установку 1-Wire термометра DS18B20

Основные технические характеристики:

• Подсчет реального времени в секундах, минутах, часах, датах месяца, месяцах, днях недели и годах с учетом высокосности текущего года вплоть до 2100 г.

• 56 байт энергонезависимого ОЗУ для хранения данных

• 2-х проводной последовательный интерфейс

• Программируемый генератор прямоугольных импульсов. Может выдавать 1 ГЦ, 4.096 кГЦ, 8,192 кГЦ и 32,768 кГц.

• Автоматическое определение отключения основного источника питания и подключение резервного

• 24-х часовой и 12-ти часовой режим

• Потребление не более 500 нA при питании от резервной батареи питания при температуре 25C° (батарея CR2032 в комплекте)



Для работы с модулем удобно использовать библиотеку RTClib (скачать).

При первом подключении модуля необходимо синхронизировать время. При помощи стандартной библиотеки Time.h (скачать) это можно сделать посредством Ethernet шилда, GPS или вручную.

Нами был разработан Batch скрипт, который синхронизирует время RTC с системным временем для систем под управлением ОС Windows.

Для синхронизации необходимо:

1. Залить скетч синхронизации

Пример программного кода:

#include
#include "RTClib.h"
#include

RTC_DS1307 RTC;

void setup () {
Serial.begin(9600);
Wire.begin();
RTC.begin();
}

void loop () {
time_t curTime = 0;
// На Serial поступит время в формате unixtime
if (Serial.available() > 0)
{
int eps = millis();
time_t coef = 1000000000;
while (coef > 0)
{
byte b = Serial.read();
if (b == 255)
{
continue;
}
curTime += coef*(b-'0');
coef /= 10;
}
// Устанавливаем считанное по байтам время в RTC
RTC.adjust(curTime + (millis()-eps)/1000);
}
}

2. Скачать скрипт (скачать), открыть при помощи блокнота и в предпоследней строке "COM4" заменить на "COM#", где # - номер порта под которым у вас определилась дуина.
3. Не отключая USB и не запуская монитор порта запустить скрипт. Время автоматически синхронизируется.


RTC модуль DS1307 подключение к Arduino


Изображения
  • I2C модуль часов реального времени RTC 24C32 на микросхеме DS1307 + микросхема EEPROM AT24C32 + CR2032 в комплекте
  • I2C модуль часов реального времени RTC 24C32 на микросхеме DS1307 + микросхема EEPROM AT24C32 + CR2032 в комплекте
