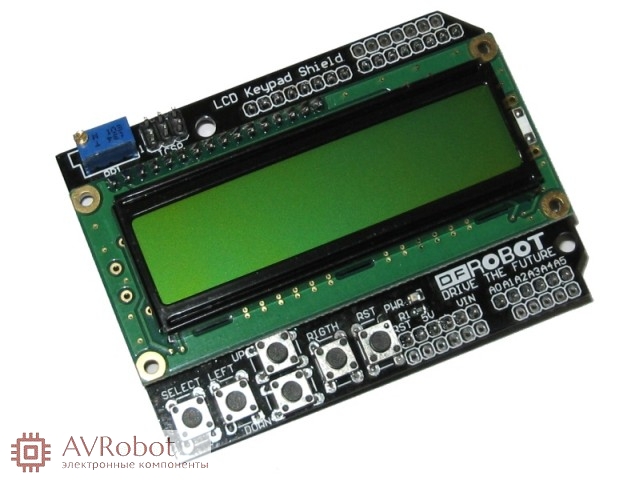

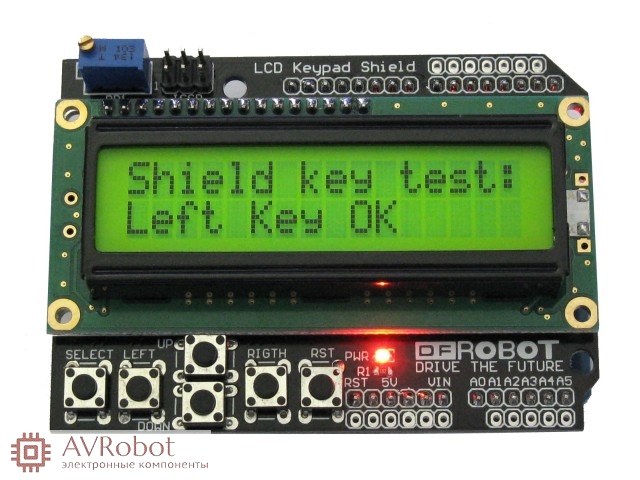

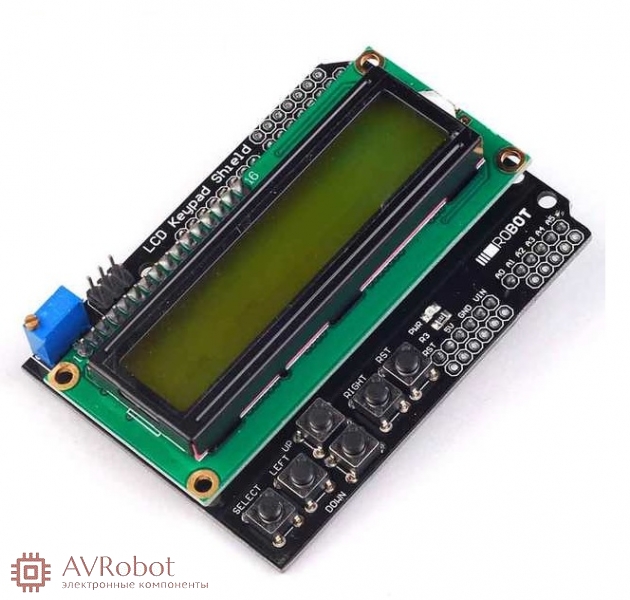

LCD 1602 Keypad Shield Arduino, зеленый

LCD 1602 Keypad Shield Arduino, зеленый
338,0 руб.
Есть в наличии 6 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 3422
  • Вес товара,(кг):0.055
Описание товара

   LCD Keypad Shield достаточно популярный шилд с ЖК дисплеем и кнопками на борту. Он включает в себя дисплей 1602 и 6 тактовых кнопок. Эта плата расширения может подключатся по принципу "бутерброд" к платам UNO, Mega2560.

Выводы 4, 5, 6, 7, 8, 9 и 10 используются для управления ЖК-дисплеем. На аналоговый вывод 0 считываются сигналы с кнопок. Дисплей в данной сборке работает в четырех битном режиме.

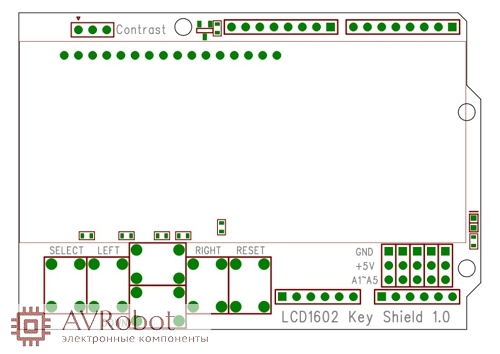

Размеры платы совпадают с размерами Arduino UNO R3

Особенности:

- Arudino LCD 4Bit библиотека

- 6 кнопок

- 16x2 HD44780 совместимый дисплей с голубой подсветкой

- 3х пиновые входа/выхода для датчиков и сенсоров

- Резестивная контрасность дисплея

- Не имеет кириллический знакогенератор

- Размер 83 х 57 мм




Изображения
  • LCD 1602 Keypad Shield Arduino, зеленый
  • LCD 1602 Keypad Shield Arduino, зеленый
  • LCD 1602 Keypad Shield Arduino, зеленый
Файл Размер файла
Библиотека с примерами
2.69 KB Загрузки
Схема платы
46.46 KB Загрузки
