ESP8266-12F WiFi Serial Transceiver Module

ESP8266-12F WiFi Serial Transceiver Module
209,0 руб.
Есть в наличии 13 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 3942
  • Вес товара,(кг):0.003
Описание товара

Дальнейшая модификация модуля ESP8266-12(E) с улучшенной антенной, новой 4-х слойной платой. Новая, измененная КА антенна, расстояние связи увеличивается на 30-50% по сравнению с ESP-12E. Пройдена сертификация: FCC & CE & RoHS. 4M байт SPI флэш для программирования. Выводы полностью совместимы с ESP-12E.

Полное техническое описание модуля.

Технические характеристики:

  • -WI-FI: 802.11 b/g/n с WEP, WPA, WPA2.
  • -Режимы работы: Клиент (STA), Точка доступа (AP), Клиент+Точка доступа (STA+AP).
  • -Напряжение питания 1.7..3.6 В.
  • -Потребляемый ток: до 215мА в зависимости от режима работы.
  • -Количество GPIO: 16.
  • -Flash память размером 512кб.
  • -RAM данных 80 кб
  • -RAM инструкций — 32 кб.

Варианты применения модуля:
-Интеграция в системы умного дома.
-Домашняя метеостанция с просмотром показаний онлайн.
-Учет показаний счетчиков воды, электросчетчиков и просмотр показаний онлайн.
-Управляемая по WI-FI розетка, люстра или другие электроприборы.
-Встраивание в выключатели с локальным и удаленным управлением.



Форум посвященный целиком модулю ESP8266 (eng.)

Форум посвященный целиком модулю ESP8266 (рус.)



Всего есть больше 14 модификаций плат, различающихся количеством выводов и вариантом исполнения:
ESP-01: PCB antenna, after matching the distance to do about the open 400 meters, easy to use.
ESP-02: SMD package for submission limit, the antenna can be drawn with the IPX header casing.
ESP-03: SMD package, the built-in ceramic antenna technology, all available IO leads.
ESP-04: SMD package, customers can customize the antenna types, flexible design, all the IO leads.
ESP-05: SMD package, only leads to serial and RST pin, small external antenna.
ESP-06: bottom mount technology, leads all the IO ports, with metal shielding shell, can be had FCC CEcertification, recommended.
ESP-07: Semi-hole chip technology, all the IO leads, with metal shielding shell, can be had FCC CE certifiedIPX external antenna, can also be built-in ceramic antenna.
ESP-08: with the ESP-07, except that the antenna is in the form of customers can define their own.
ESP-09: Ultra-small size package, only 10 * 10 mm, four-layer board technology 1M bytes!..
ESP-10: SMD interface, narrow-body design, 10 mm wide, suitable for light with controller.
ESP-11: SMD interface, ceramic antenna, small volume.
ESP-12/E/F
ESP-13
ESP-14

Для того чтобы запустить модуль в режиме прошивки необходимо GPIO 0 подключать к земле через резистор (номинал от 4,7кОм до 10 кОм).
Изображения

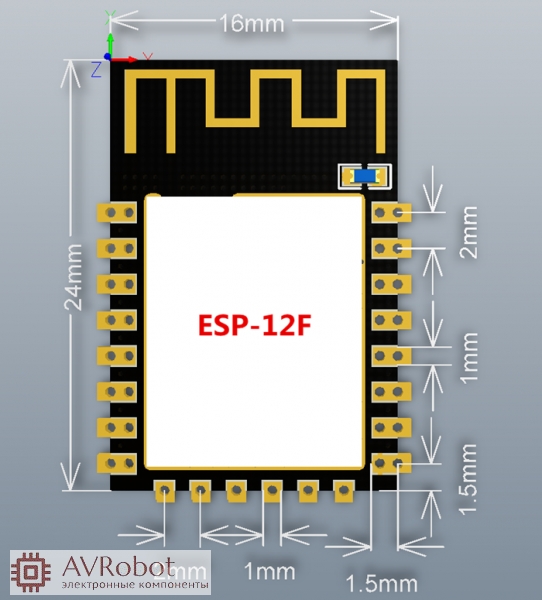

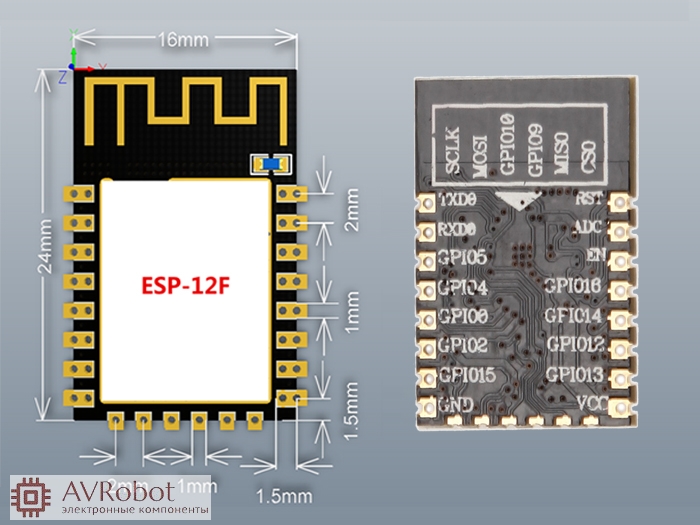

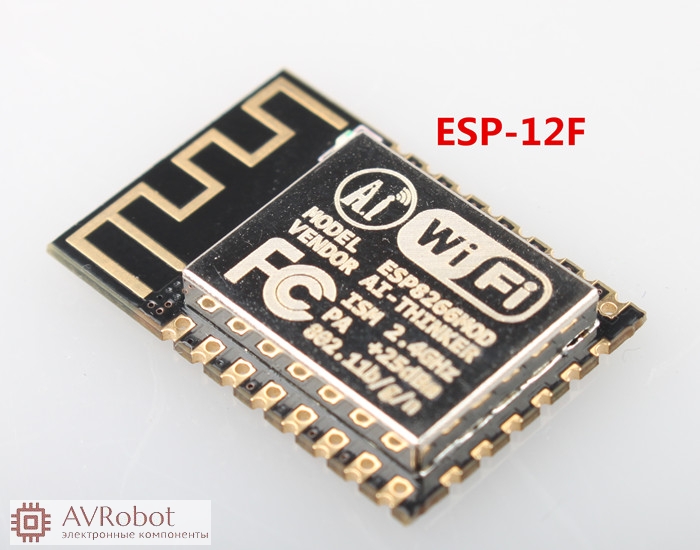

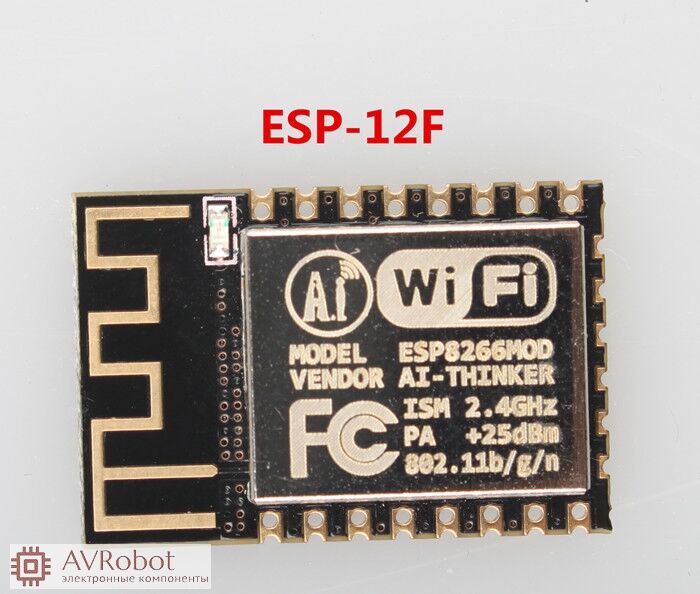

  • ESP8266-12F WiFi Serial Transceiver Module
  • ESP8266-12F WiFi Serial Transceiver Module
  • ESP8266-12F WiFi Serial Transceiver Module
