Модуль Wi-Fi ESP-201 серии ESP8266 с антенной

Модуль Wi-Fi ESP-201 серии ESP8266 с антенной
263,0 руб.
Есть в наличии 9 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 3967
  • Вес товара,(кг):0.005
Описание товара

Модуль Wi-Fi  ESP-201 серии ESP8266  с антенной
ESP8266 serial WIFI moudle all IO lead WIFi sending and receiving wireless module ESP-201

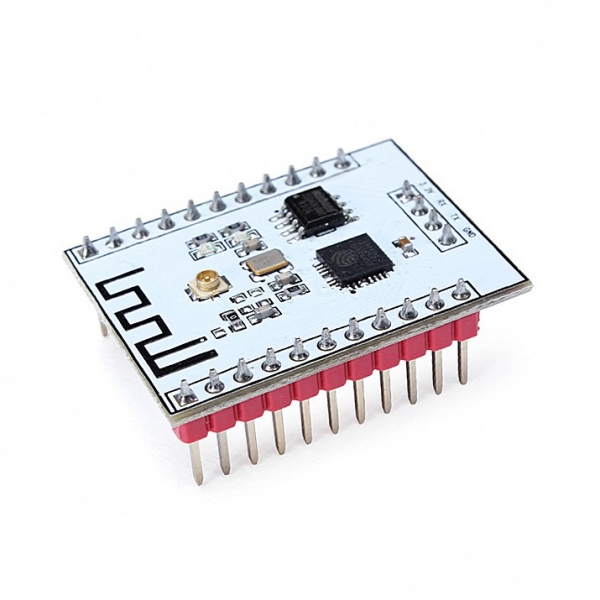

Модуль микроконтроллера ESP8266EX фирмы Espressif. Отличительная особенность МК ESP8266EX – наличие интерфейса Wi-Fi. На плате модуля расположена небольшая антена и гнездо для подключения фирменной антенны или кабеля специальной антенны для диапазона 2,4 ГГц. Тип модуля ESP-201. Устройство работает без дополнительного МК благодаря входящему в состав микросхемы ESP8266EX  микроконтроллеру класса 8051 и наличию 80 Кб ОЗУ DRAM и высокоскоростной памяти IRAM. Модуль содержит необходимые средства для совместной работы с одним или несколькими МК. На плате модуля также микросхема памяти 4 Мбт и кварцевый резонатор. Имеется светодиод показывающий включение модуля и светодиод индицирующий обмет по интерфейсу UART. В микросхему ESP8266EX интегрирован датчик температуры.
ESP-201 является самостоятельным центральным модулем МК. От группы центральных модулей Arduino отличается содержанием МК фирмы Espressif в отличии от более знакомых Arduino NANO, Arduino Pro Mini в которых использован микроконтроллер фирмы Atmel.
Модуль Wi-Fi ESP-201 серии ESP8266 с антенной может работать совместно с персональным компьютером или аналогичным прибором, имеющим порт USB или COM c интерфейсом RS232. При этом соединение выполняется через преобразователь интерфейсов. Совместная работа с ПК обеспечена использованием в программном обеспечении модуля класса команд используемых для управления модемами – АТ-команды.
Основная программа, управляющая работой модуля обновляется, используя ресурсы интернета или составляется оригинальная. Модуль ESP-201 поставляется с записанным ПО, обеспечивающим работу в режиме моста UART–Wi-Fi при соединении с портом ПК. Разработчики ESP-201 продумали множество режимов работы модуля.

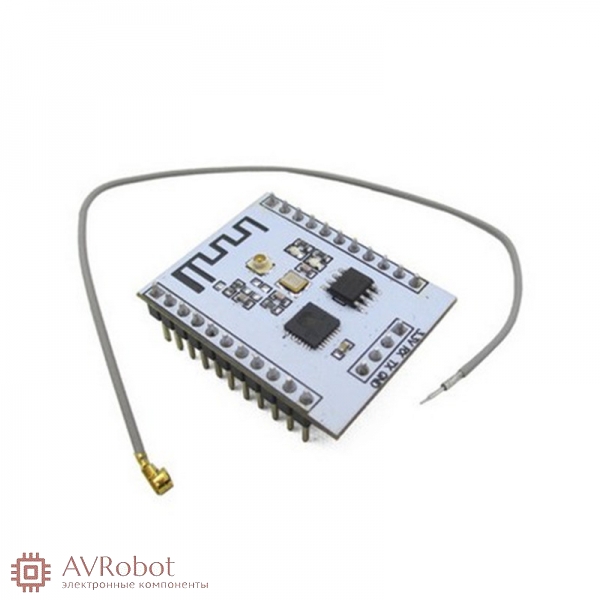

В модуле ESP-201 предусмотрено использование собственной антенны или подключаемой. Для этого на плате установлено антенное гнездо. Для выбора антенны перемычка устанавливается в соответствии с требуемым вариантом. Одновременное использование двух антенн недопустимо. По умолчанию выход антенного усилителя подключен к гнезду подключаемой антенны.(см.фото)

Простая антенна для частоты приема-передачи 2,4 ГГц представляет собой коаксиальный кабель с волновым сопротивлением 50 Ом. Длина центральной жилы, освобожденной от экрана, соответствует четверти длины волны при работе на частоте 2,4 ГГц.

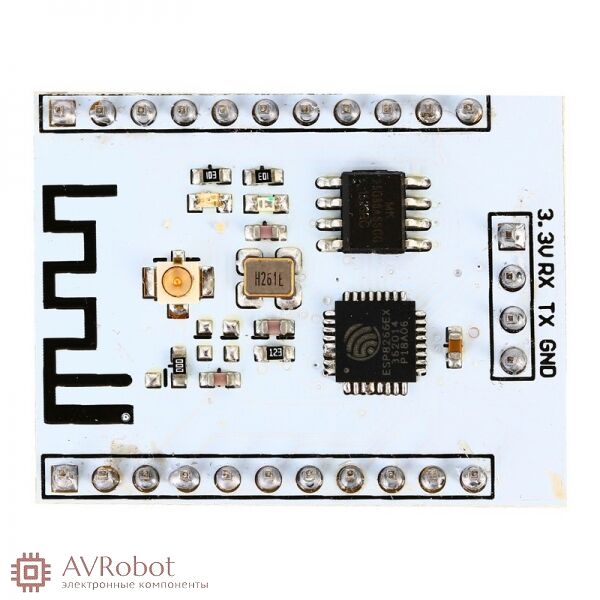

Для использования собственной антенны необходимо установить перемычку, как изображено на фото.

Изображения
  • Модуль Wi-Fi ESP-201 серии ESP8266 с антенной
  • Модуль Wi-Fi ESP-201 серии ESP8266 с антенной
  • Модуль Wi-Fi ESP-201 серии ESP8266 с антенной
  • Модуль Wi-Fi ESP-201 серии ESP8266 с антенной
  • Модуль Wi-Fi ESP-201 серии ESP8266 с антенной
  • Модуль Wi-Fi ESP-201 серии ESP8266 с антенной
  • Модуль Wi-Fi ESP-201 серии ESP8266 с антенной
