Программируемый источник питания 0-50В 0-5А с цветным ЖК-дисплеем DPS5005

Программируемый источник питания 0-50В 0-5А с цветным ЖК-дисплеем DPS5005
2.798,0 руб.
Есть в наличии 1 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 4415
  • Вес товара,(кг):0.130
  • Модель: DPS5005
  • Рабочий ток, А: 0-5.0
  • Напряжение питания min, (В): 6
  • Напряжение питания max, (В): 55
  • Вес, грамм: 113
  • Максимальный выходной ток, А: 5
  • Максимальное входное напряжение, В: 50
  • Выходное напряжение, В: 0-50
  • Выходная мощность максимальная,Вт: 250
  • Бренд: RuiDeng
  • Производитель: Китай
Описание товара

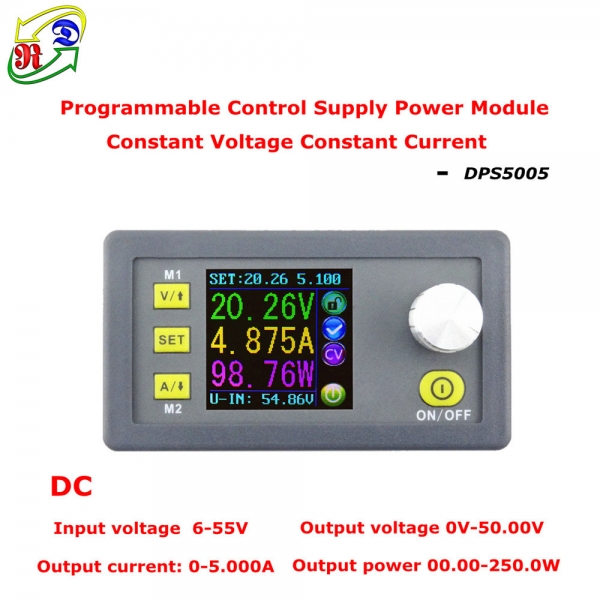

DPS5005 - Программируемый источник питания с DC-DC преобразователем напряжения и ЖК-дисплеем позволяет обеспечивать постоянное напряжение и постоянный ток путем программируемого управления.

Дальнейшая модификация программируемого источника DP50V5A

Диапазон входного напряжения 6 - 55.0В;

Диапазон выходного напряжения 0 - 50.0В, шаг за 0.01В;

Диапазон регулировки тока 0 - 5.000А, шаг за 0.001A;

Данная модель имеет 10 групп хранимых в памяти значений напряжения.

По сравнению с традиционным аналоговым источником питания - в данной модели удобно быстро выводить показания напряжения или тока на цветной ЖК-дисплей.

Есть функция цифрового вольтметра, амперметра и ваттметра.

Вы можете просмотреть предустановки: напряжения, входного напряжения, выходного напряжения, заданного тока, выходного тока и выходной мощности и яркости ЖК-дисплея.

Входное напряжение: 6.0 - 55В, выходное напряжение - 0 - 50,0В

При превышении выходного тока свыше 5А или температуры выше 65°С - преобразователь отключается.

На входе источника питания рекомендуется ставить электролитический конденсатор емкостью не менее 4700мкФ на напряжение не менее 63В, при нестабильном входном напряжении - дополнительно ставить LC-фильтры на входе.

Характеристики:

Вес: 113 грамм (без упаковки)

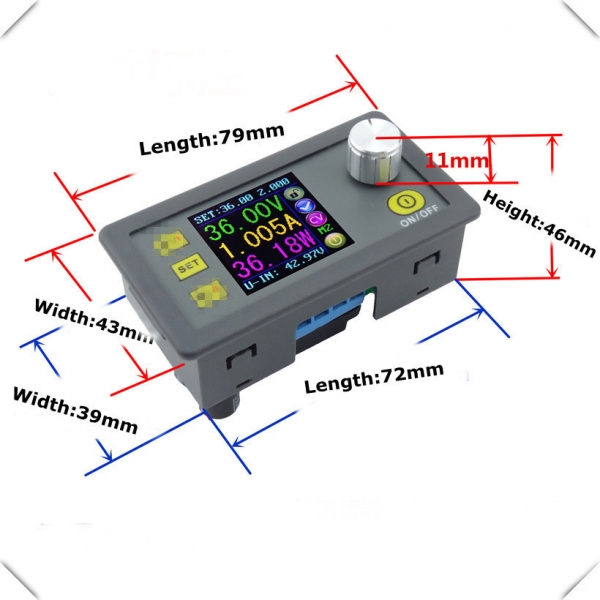

Размер: 79мм * 43мм * 48мм (Д * Ш * В)
Размер для установки: 71мм * 39мм
Выходной ток: 0 - 5.000А
Выходная мощность: Максимальная 250Вт
Частота DC-DC-преобразователя: 330 кГц
Диапазон входного напряжения: 6,0В - 55 (55В является ограничивающим максимальное напряжение. Использование более высокого напряжения недопустимо!
Диапазон выходного напряжения: 0В - 50.0В (режим понижения напряжения, входное напряжение должно быть более 1В чем выходное), кнопки управления позволяют быстро составить 2 наборов данных.
Пульсация пика до пикового значения : 50мВ (типовое значение)


Информация на дисплее:

U-IN — входное напряжение
U-SET — установленное выходное напряжение
U-OUT — текущее выходное напряжение
I-SET — установленный выходной ток
I-OUT — реальный выходной ток
POWER — текущая мощность в Вт.
M-PRE — предустановки (10 шт всего)
LED — уровень подсветки (не запоминает)


При включении загорается кнопка ON и в зависимости от режима светится зеленая точка CV (стабилизация напряжения) или СС (стабилизация тока).

Кнопка SET переводит в режим настройки (а также выход из настройки), кнопки "вверх" "вниз" — выбор параметров, кнопка энкодера — разряд параметра, вращением устанавливаем нужное значение. Шаг установки 0,01 В и 0,001 А.

Удержание кнопок вверх/вниз загружает предустановку значений из памяти.

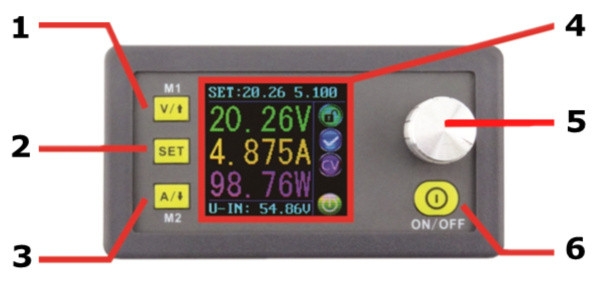

1 - установка напряжения / страницы, выбор данных из памяти

2 - установка данных настройки / выбор значение указанных данных / группы значений

3 - текущая настройка / страница выбор данных из памяти

4 - 1.44 дюймовый ЖК-дисплей экран

5 - потенциометр / Регулировка данных / заблокировать все кнопки

6 - включение или выключения выхода

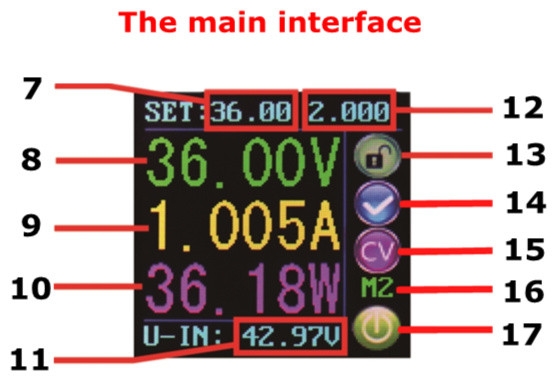

7 - заданное значения выходное напряжения

8 - актуальное значение выходного напряжения

9 - фактическое значение выходного тока

10 - актуальное значение выходной мощности

11 - актуальное значение входного напряжения

12 - заданноео значения выходного тока

13 - блокировка клавиатуры или разблокировка

14 - Выход нормальной или нет, состояние

15 - постоянное напряжение и постоянный ток, состояние

16 - набор данных, состояние

17 - открытый или закрытый выход, состояние

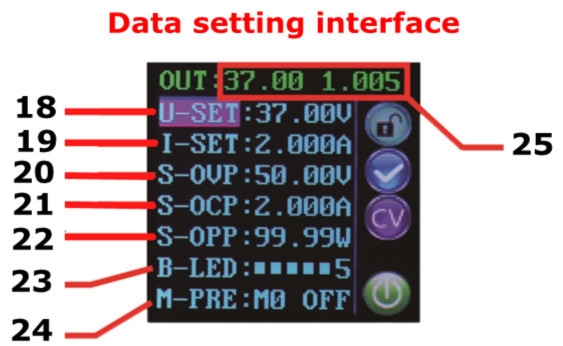

18 - предустановленное выходное напряжение

19 - предустановленное выходной ток

20 - предустановленное перенапряжения

21 - предустановленная перегрузка по току

22 - предварительная установка по мощности

23 - предустановка яркости экрана

24 - предустановленный набор данных

25 - актуальное значение выходного напряжения и выходного тока
