Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой

Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
432,0 руб.
Есть в наличии 6 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 4533
  • Вес товара,(кг):0.090
Описание товара

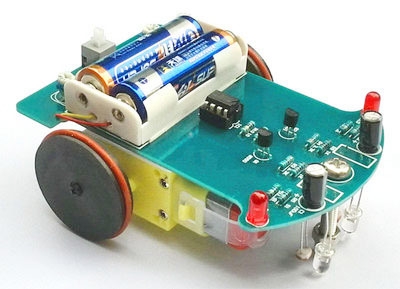

Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой

Инструкция по сборке наглядна и понятна из фотографий ниже.

Напряжение питания: DC 2 - 5В



1>. Модель: D2-5

2>. Название набора: D2-5 Интеллектуальный автомобильный комплект

3>. Размер печатной платы: 104 * 72 * 1,6 мм

4>. Размер изделия в сборе: 104 * 72 * 55 мм

5>. Рабочее напряжение: 3V

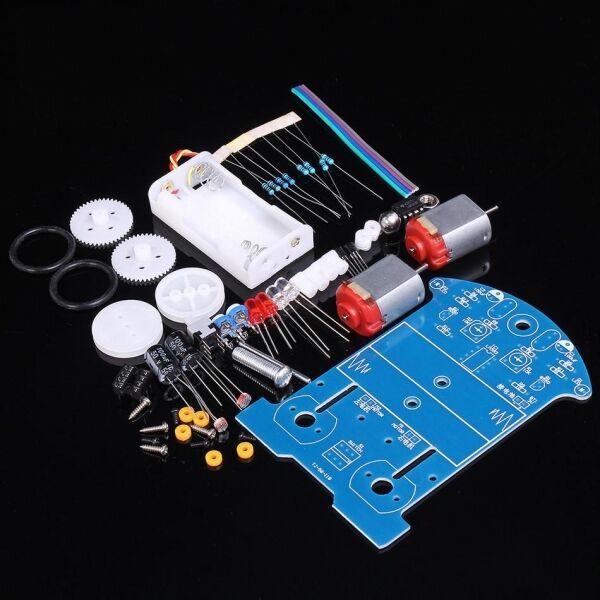

Список компонентов:



Компоненты

Спецификация

Количество

IC

LM393

1

Разъем IC

8-контактный

1

Электролитический конденсатор

100uF

2

Регулируемый резистор

10K

2

Цветной резистор

51 Ом

4

Цветной резистор

1 К ом

2

Цветной резистор

10 Ом

2

Фоторезистор

CDS5

2

СВЕТОДИОД

5 мм Красный Красный

2

СВЕТОДИОД

5 мм Белый Красный

2

Триод

8550

2

переключатель

6 * 6мм

1

Двигатель постоянного тока

JD3-100

2

Автомобильное колесо



2

Автомобильная ось

2 * 30 мм

2

распорка

2мм

6

Втулка вала

2,5 мм

2

шестерня

22мм

2

Винтовой шток

5мм

2

Винт

2,2 * 8 мм

4

Моторный винт

1,7 * 4 мм

4

Универсальный колесный винт

M5 * 20мм

1

Универсальная колесная гайка

M5

1

Винт

M5

1

Печатная плата



1

Провод для подключения



2

Корпус аккумулятора

AAx2

1

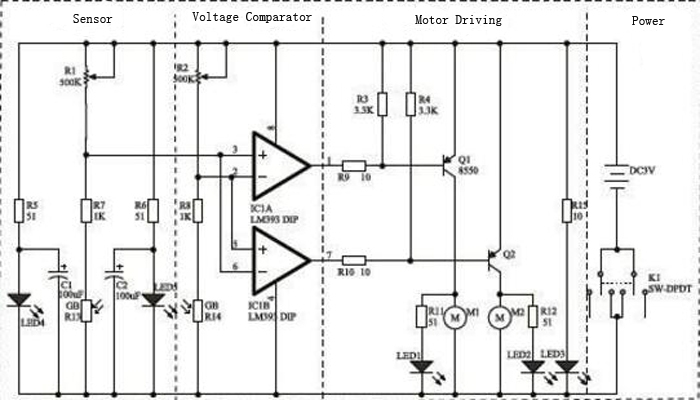

Принцип работы виден исходя из принципиальной схемы устройства.

3. Шаги сборки:

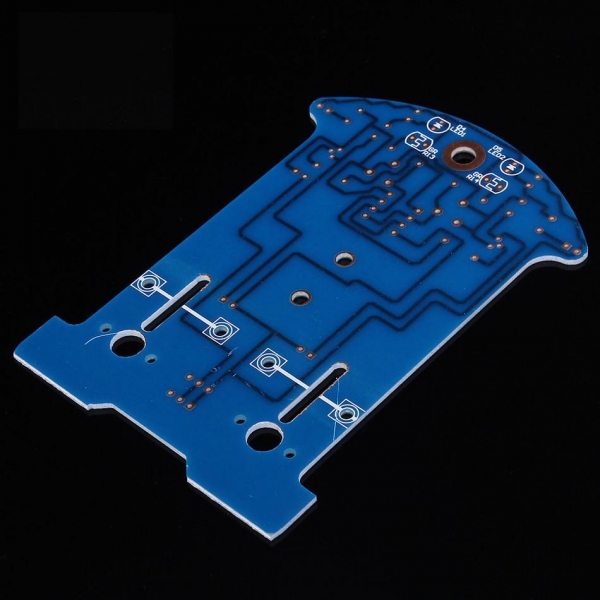

1. Установите печатную плату.

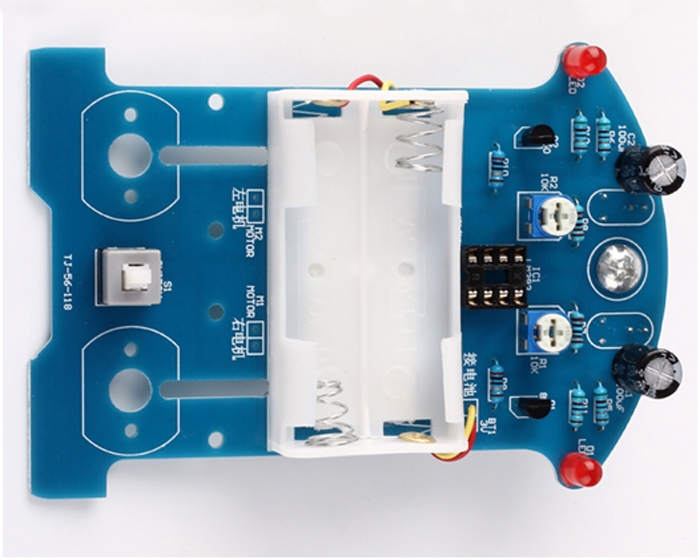

1.1 Установите на печатной плате в соответствии с маркировкой на печатной плате: резисторы, разъем DIP-8P IC, самоблокирующийся переключатель, потенциометр, транзистор S8550, электролитический конденсатор, красный светодиод 5 мм.

1.1.1 Обратите внимание на направление разъема микросхемы.

1.1.2 Для облегчения отладки - временно не устанавливайте микросхему LM393.

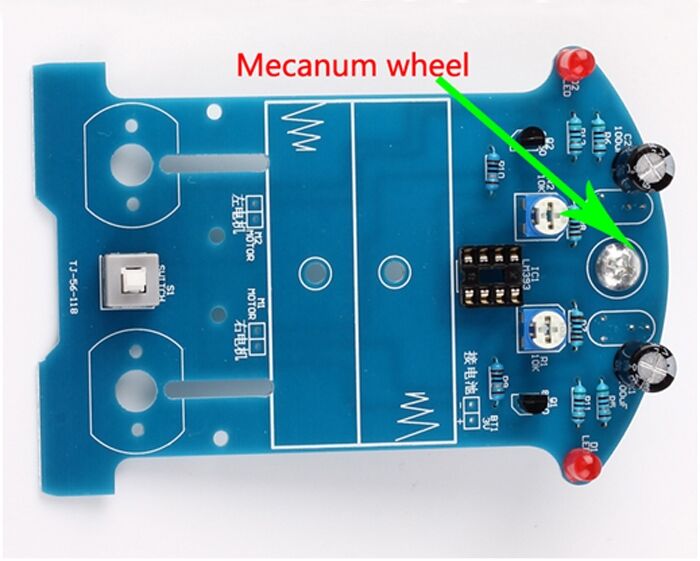

1.2 Установите болт, служащий передним колесом (Mecanum - на фото)

1.2.1. Затяните гайку и подгоните расстояния согласно рисунку.

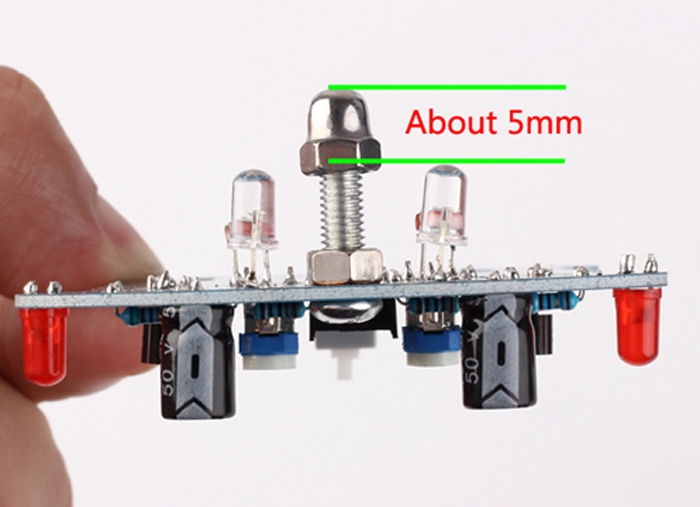

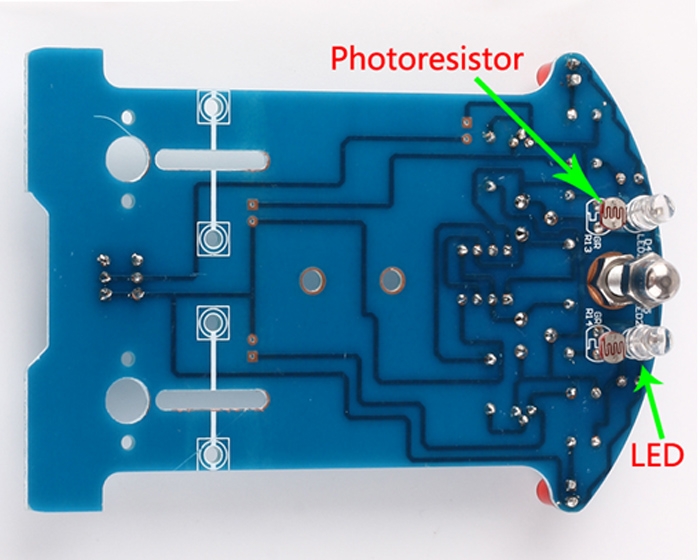

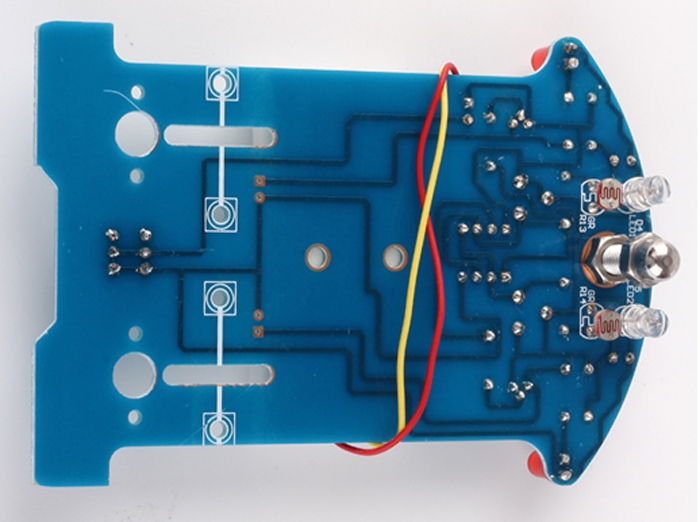

1.3 Установите фоторезистор и белый светодиод на обратной стороне печатной платы. Но, пожалуйста, убедитесь, что расстояние  между верхней частью переднего "колеса" (mecanum) (верхняя часть верхней крышки винта) и фоторезистором / светодиодом - около 5 мм.

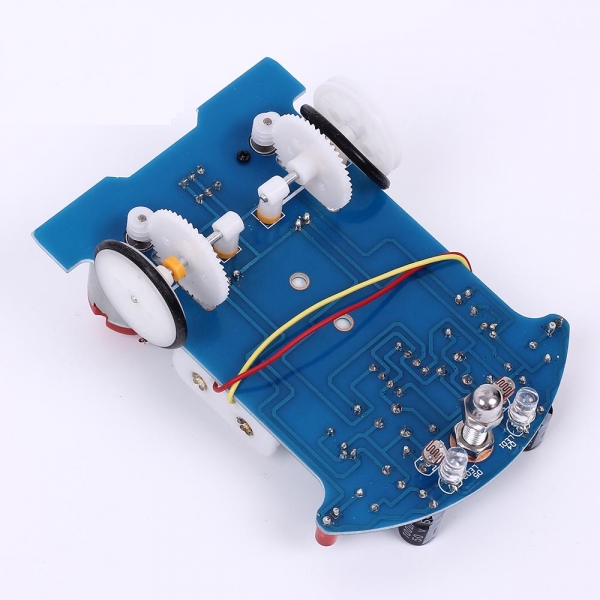

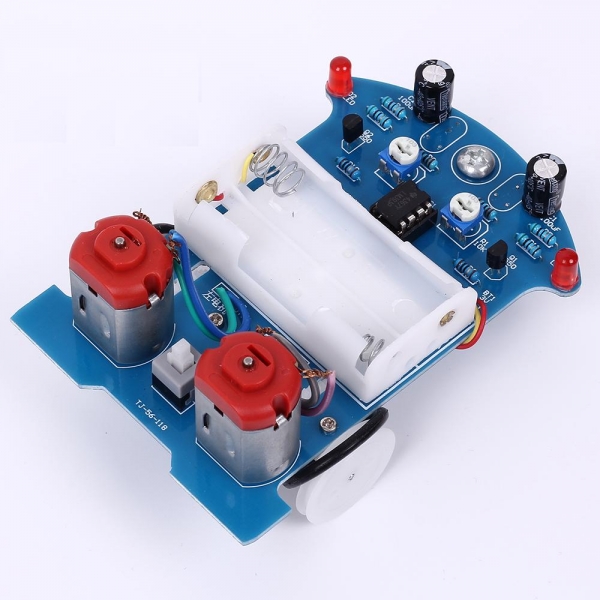

1.4 Установите батарейный отсек и двинатели.



Изображения
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
  • Набор для самостоятельной сборки интеллектуальной автомобильной платформы со слежением за полосой
