Плата расширения NodeMCU, плата питания

Плата расширения NodeMCU, плата питания
187,0 руб.
Есть в наличии 1 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 4556
  • Вес товара,(кг):0.025
Описание товара



Плата расширения NodeMCU, плата питания

Плата разработчика ESP8266 позволяет задействовать удобно манипулировать контролеровм WIFI модуля ESP8266-12Е с прошивкой NodeMcu LUA. На плате разведены все доступные входы/выходы, а также имеется встроенный usb-интерфейс для связи с ПК или питания.

Параментры макетной платы NodeMcu Lua  WIFI ESP8266

  1. Простой доступ к пинам контролера при моделировании
  2. совместимость с контроллером: LoLin NodeMcu v3;
  3. нет потребности паять выходы контролера
  4. блок питания с параметрами для NodeMcu Lua
  5.  максимальный выходной ток платы составляет 1 А.
  6. индикация: синий светодиод индикации питания.
  7. дополнительные выходы: для питания периферийных устройств и вход для внешнего источника питания.

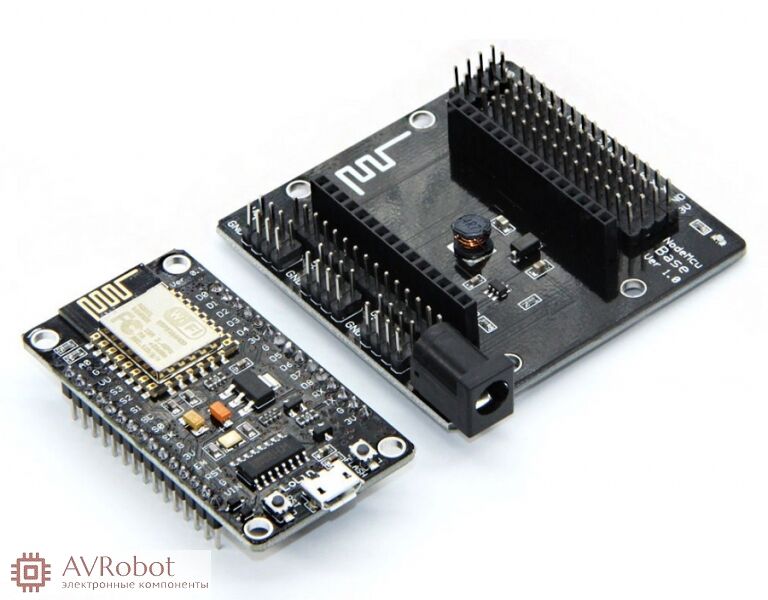

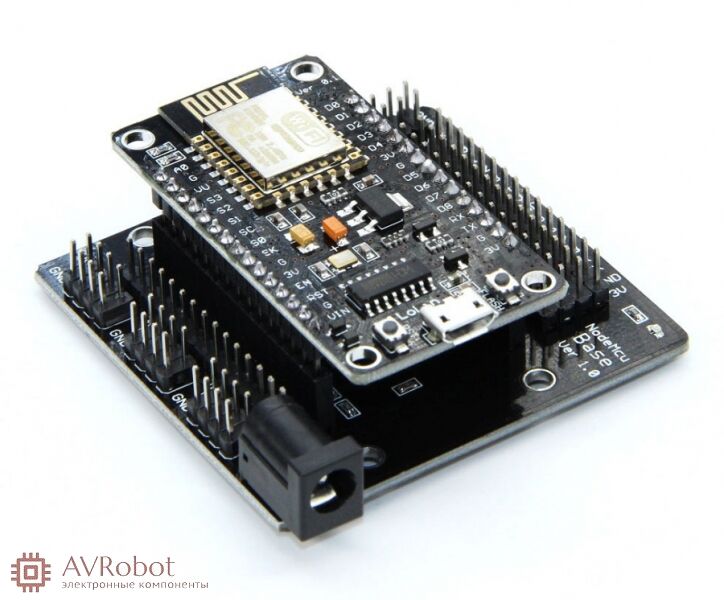

Плата расширения для NodeMcu используется в качестве адаптера для микроконтроллера LoLin NodeMcu v3. Обемспечивает напряжение питания контроллера и периферии (датчиков, двигателей и т.п.) от внешнего источника питания с напряжением 6 – 24 В постоянного тока.Перед тспользованием  нужно сначала установить на нее микроконтроллер LoLin NodeMcu таким образом, чтобы его PCB антенна указывала на пиктограмму антенны, которая изображена на текстолите платы расширения.

Микроконтроллер устанавливается в гнезда с расстоянием между контактами 2,54 мм.
Далее к плате расширения нужно подключить внешний источник питания с напряжением 6 – 24 В постоянного тока. Мощность источника питания нужно подбирать с расчетом максимального потребления всей системы плюс 20%.

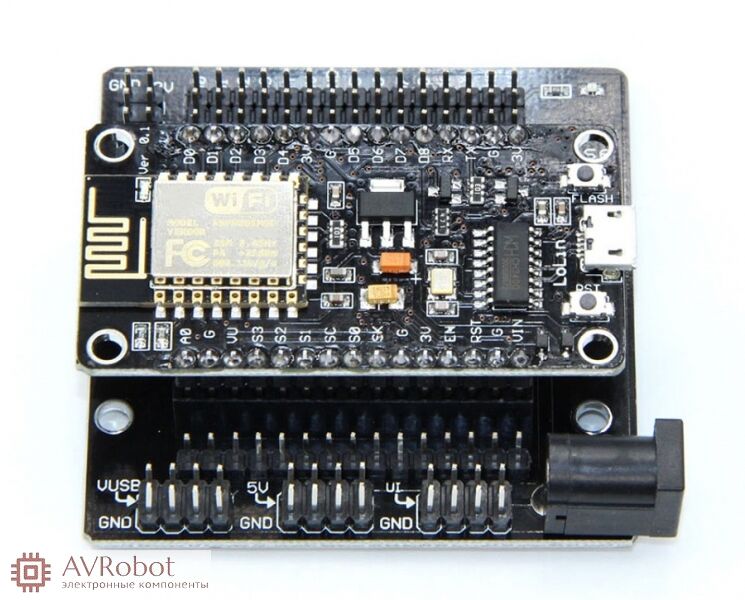

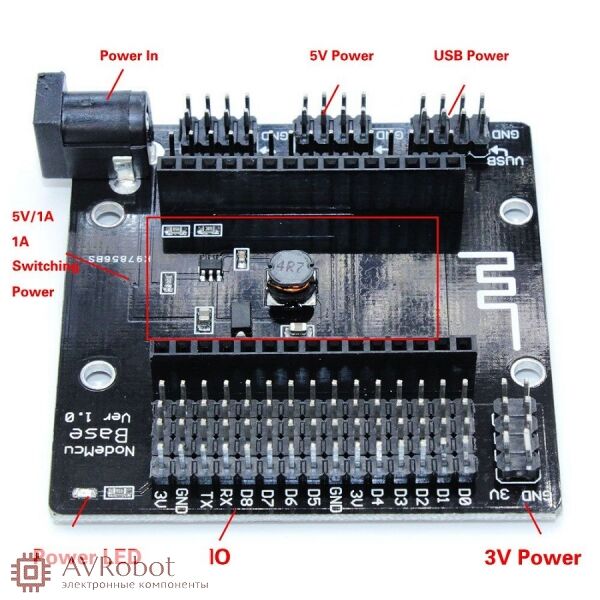

Двухрядная группа контактов GND, 3V используется питания периферийных устройств с напряжением 3 – 3,3 В.
Двухрядная группа контактов VUSB, GND используется питания периферийных устройств с напряжением 5 В. Питание на эти контакты поступает от USB порта, к которому подключен микроконтроллер LoLin NodeMcu v3.
Двухрядная группа контактов 5V, GND используется питания периферийных устройств с напряжением 5 В. Питание на эти контакты поступает от внешнего источника питания платы расширения.
Двухрядная группа контактов UI, GND используется для подключения к плате расширения внешнего источника питания с напряжением 6 – 24 В постоянного тока (альтернатива гнезду под адаптер питания).

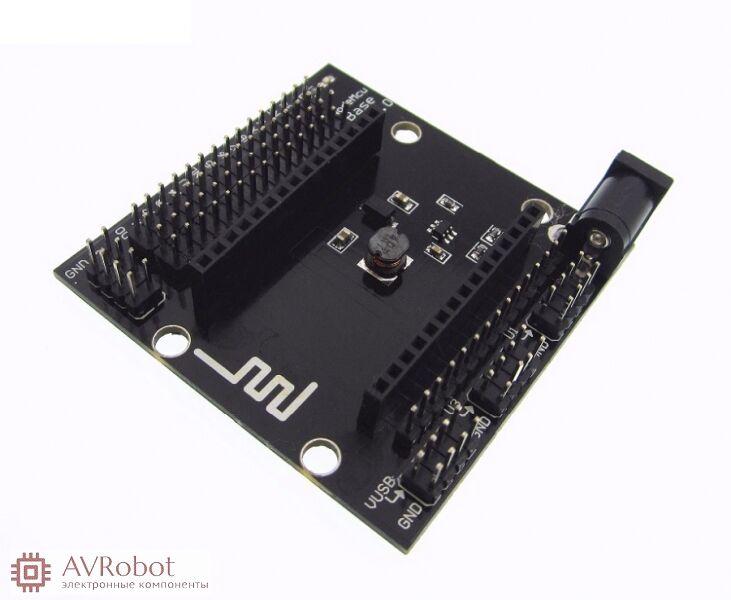

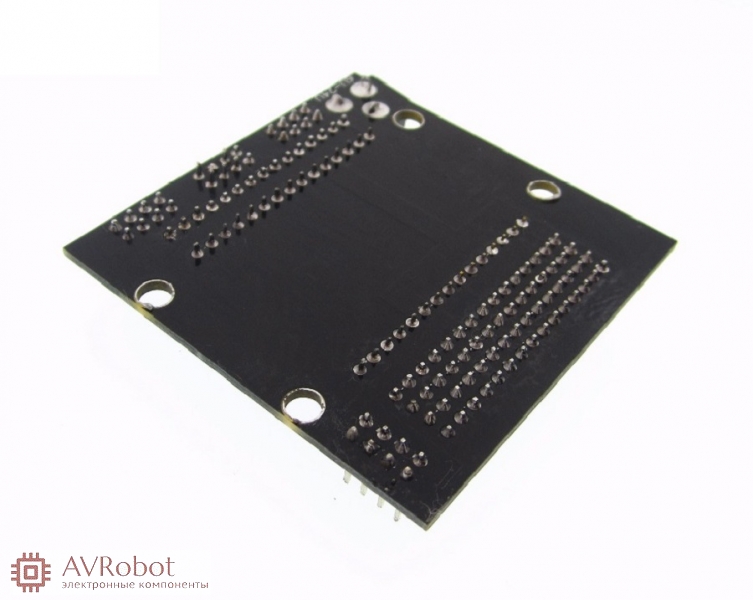

Плата расширения NodeMcu Base Ver 1.0 имеет четыре монтажных отверстия для закрепления на плоской поверхности.

гнездо под штекеры: 5.5 х 2.5 мм и 5.5 х 2.1 мм;
гнезда и штыревые контакты с расстоянием между контактами: 2,54 мм;
размеры: 59 х 59 х 13 мм;
вес: 23 г.
