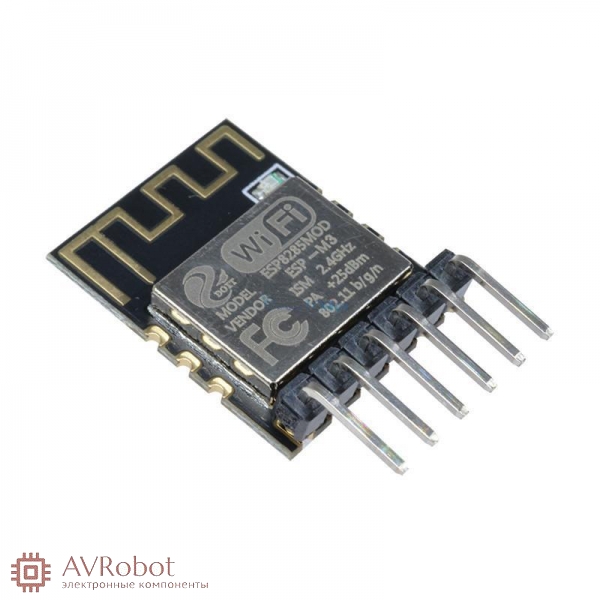

ESP-M3 ESP8285 WiFi Serial Transceiver Module Wi-Fi микроконтроллер с 1Мб Spi-Flash

ESP-M3 ESP8285 WiFi Serial Transceiver Module Wi-Fi микроконтроллер с 1Мб Spi-Flash
240,0 руб.
Есть в наличии 11 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 4860
  • Вес товара,(кг):0.003
Описание товара

 Описание товара находится в процессе, просьба подождать.


 ESP-M3 это модуль на основе 32-bit низкопотребляющего микроконтроллера ESP8285 с Wi-Fi модулем и интегрированным TCP/IP стеком, также микроконтроллер имеет в составе 10-bit ADC, HSPI, SDIO, UART, PWM, I2C и I2S интерфейсы. ESP8285 - это дальнейшее развитие платформы ESP8266, полностью совместаима с последней. Кракто - ESP8285 = ESP8266 + SPI-flash.

Размеры модуля 18мм x 20мм. Модуль с высокой степенью интеграции. Он потребляет очень мало энергии, обеспечивая беспроводное подключение к Интернету для встраиваемых устройств. Он может быть легко интегрирован в устройства с ограниченными ресурсами из-за его малого форм-фактора всего 18 мм х 20 мм.

Полное техническое описание модуля.

Особенности:
- Поддержка беспроводного стандарта 802.11 b/g/n/e/i;
- Поддержка 2 режима работы Wi-Fi Direct (P2P), soft-AP;
- Интегрирован стек протокол TCP/IP;
- Интегрированы TR переключатель, балун, LNA, усилитель и согласователь сети;
- Интегрированы PLLs, регуляторы, DCXO и блок управления питанием;
- Выходная мощность в режиме 802.11b: +19.5dBm;
- Поддержка подключения нескольких TCP Client;
- Ток утечки при отключение питания < 10 мкА;
- Интегрирован 32-бит микроконтроллер;
- Интерфейсы SDIO 1.1/2.0, SPI, UART;
- Технология STBC, 1×1 MIMO, 2×1 MIMO;
- A-MPDU и A-MSDU агрегация и 0.4мс защитный интервал;
- Прием/передача пакетов <2мс;
- Энергопотребление в режиме ожидания <1.0мВт(DTIM3)



Варианты применения модуля:
-Интеграция в системы умного дома.
-Домашняя метеостанция с просмотром показаний онлайн.
-Учет показаний счетчиков воды, электросчетчиков и просмотр показаний онлайн.
-Управляемая по WI-FI розетка, люстра или другие электроприборы.
-Встраивание в выключатели с локальным и удаленным управлением.



Форум посвященный целиком модулю ESP8266 (eng.)

Форум посвященный целиком модулю ESP8266 (рус.)



Всего есть больше 14 модификаций плат, различающихся количеством выводов и вариантом исполнения:
ESP-01: PCB antenna, after matching the distance to do about the open 400 meters, easy to use.
ESP-02: SMD package for submission limit, the antenna can be drawn with the IPX header casing.
ESP-03: SMD package, the built-in ceramic antenna technology, all available IO leads.
ESP-04: SMD package, customers can customize the antenna types, flexible design, all the IO leads.
ESP-05: SMD package, only leads to serial and RST pin, small external antenna.
ESP-06: bottom mount technology, leads all the IO ports, with metal shielding shell, can be had FCC CEcertification, recommended.
ESP-07: Semi-hole chip technology, all the IO leads, with metal shielding shell, can be had FCC CE certifiedIPX external antenna, can also be built-in ceramic antenna.
ESP-08: with the ESP-07, except that the antenna is in the form of customers can define their own.
ESP-09: Ultra-small size package, only 10 * 10 mm, four-layer board technology 1M bytes!..
ESP-10: SMD interface, narrow-body design, 10 mm wide, suitable for light with controller.
ESP-11: SMD interface, ceramic antenna, small volume.
ESP-12/E/F
ESP-13
ESP-14

Для того чтобы запустить модуль в режиме прошивки необходимо GPIO 0 подключать к земле через резистор (номинал от 4,7кОм до 10 кОм).
