1,3-дюймовый RGB TFT IPS дисплей 240*240 на контроллере ST7789VW, модуль для Arduino, интерфейс SPI

1,3-дюймовый RGB TFT IPS дисплей 240*240 на контроллере  ST7789VW, модуль для Arduino, интерфейс SPI
420,0 руб.
Есть в наличии 6 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 5633
  • Вес товара,(кг):0.008
Описание товара

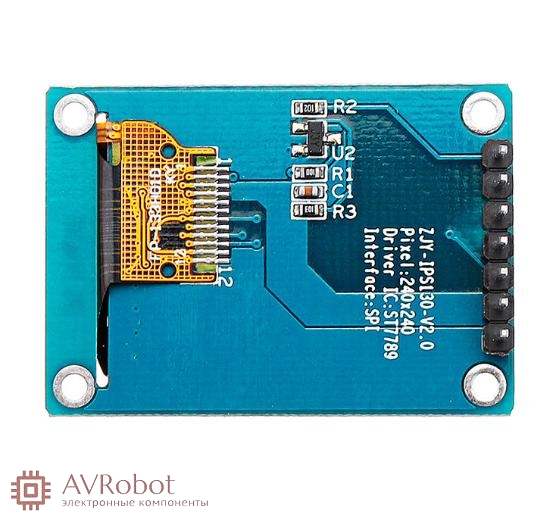

Особенностью модуля дисплея является применение TFT-матрицы IPS (In-Plan-Switching), обеспечивающей качественное разрешение и высокую скорость переключения графической информации. Тип матрицы: ZJY-IPS130 V2.0, с разрешением экрана 240×240 точек.

Для данного решения характерна высокая экономичность при лучших параметрах отображения графической информации. Модуль дисплея работает под управлением микросхемы драйвера TFT-дисплея ST7789. Количество отображаемых цветов — 262 000; встроенное ОЗУ 240×320×18 бит (1 382 400 бит). Обмен данными с платой ARDUINO производится по стандартному протоколу SPI.

Достоинства:

  • Высокая четкость изображения и широкий угол обзора
  • Меньшее потребление энергии по сравнению с OLED-экранами

Модуль дисплея подключается к плате ARDUINO через преобразователь уровня 5 В/3,3 В

Характеристики

Размер: 1,3 дюймов

Режим отображения: черный IPS

Формат отображения: матрица RGB 240 * 240

Входные данные: SPI интерфейс

Контроллер дисплея: ST7789VW

Размеры: 27,78 мм (ширина) * 39,22 мм (высота) * 3,0 мм +/-0,1 (толщина)

Разрешение RGB 240 * 240 точек

Активная область жк-дисплея: 23,4 мм (ширина) * 23,4 мм (высота)

Зерностость: 0,0975 (в) x 0,0975 (в) мм

Рабочая температура -20 ~ 70 °C

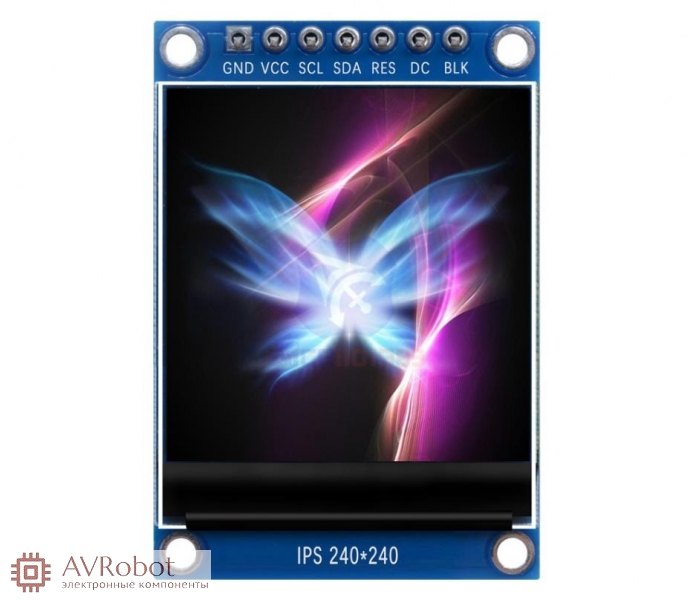

Назначение контактов

  1. GND – общий провод (земля);
  2. VCC – входное напряжение питание модуля 3,3 В;
  3. SCL – вывод тактового входа последовательного интерфейса;
  4. SDA – обмен данными последовательного интерфейса;
  5. RES – вывод сброса/инициализации. Во время работы модуля на выводе RES должен быть постоянно установлен высокий логический уровень. Низкий уровень – инициализация микроконтроллера;
  6. DC – вывод управления микроконтроллера (данные/команда);
  7. BLK – вывод управления подсветкой дисплея.



Изображения

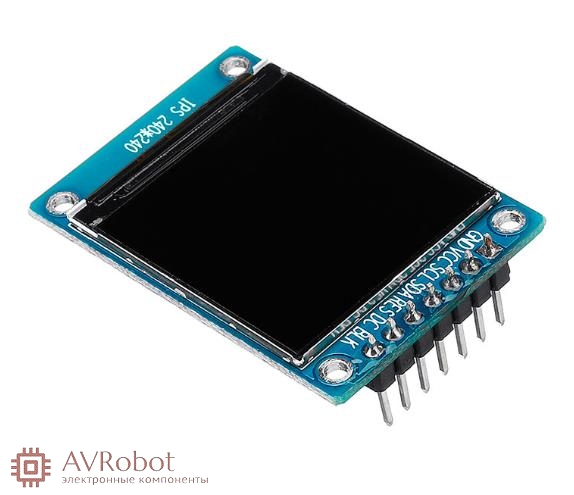

  • 1,3-дюймовый RGB TFT IPS дисплей 240*240 на контроллере  ST7789VW, модуль для Arduino, интерфейс SPI

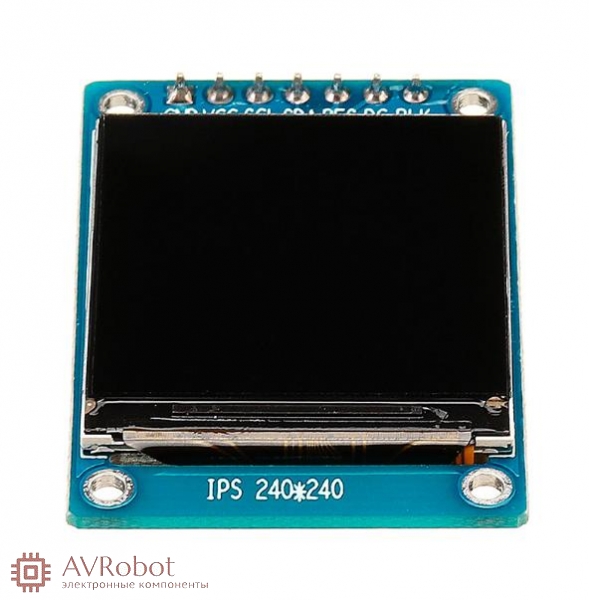

  • 1,3-дюймовый RGB TFT IPS дисплей 240*240 на контроллере  ST7789VW, модуль для Arduino, интерфейс SPI
  • 1,3-дюймовый RGB TFT IPS дисплей 240*240 на контроллере  ST7789VW, модуль для Arduino, интерфейс SPI

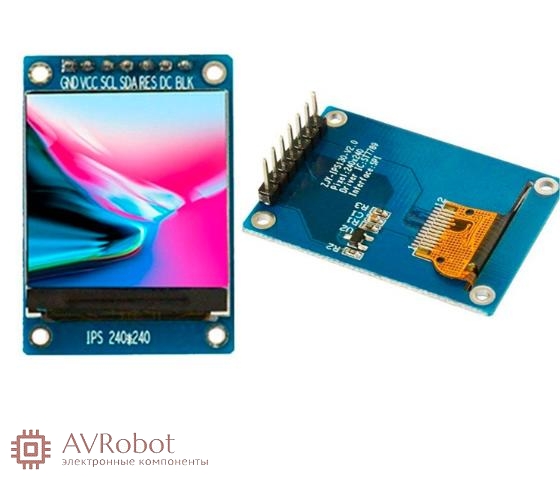

  • 1,3-дюймовый RGB TFT IPS дисплей 240*240 на контроллере  ST7789VW, модуль для Arduino, интерфейс SPI
