Энкодер 400 имп./об. 5-24 VDC LPD3806-400BM-G5-24C

Энкодер 400 имп./об. 5-24 VDC LPD3806-400BM-G5-24C
4.900,0 руб.
Есть в наличии 1 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Скидки
    1-0 шт. за 0,0 руб.
    1 шт. за 0,0 руб.
  • Код товара: 6220
  • Вес товара,(кг):0.240
Описание товара

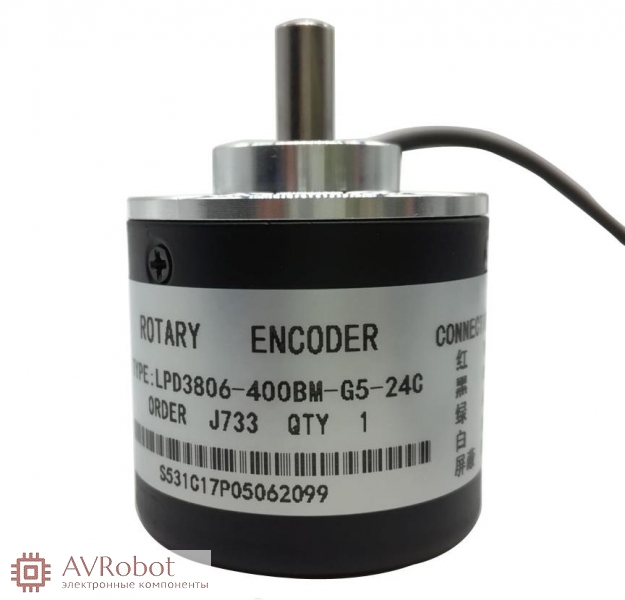

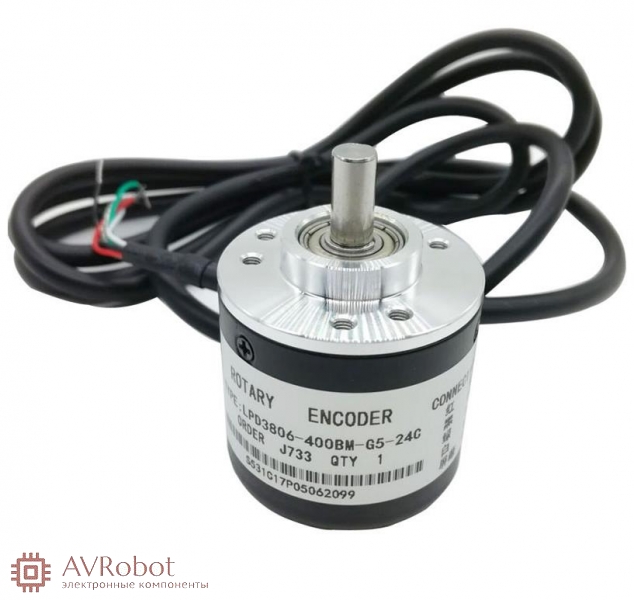

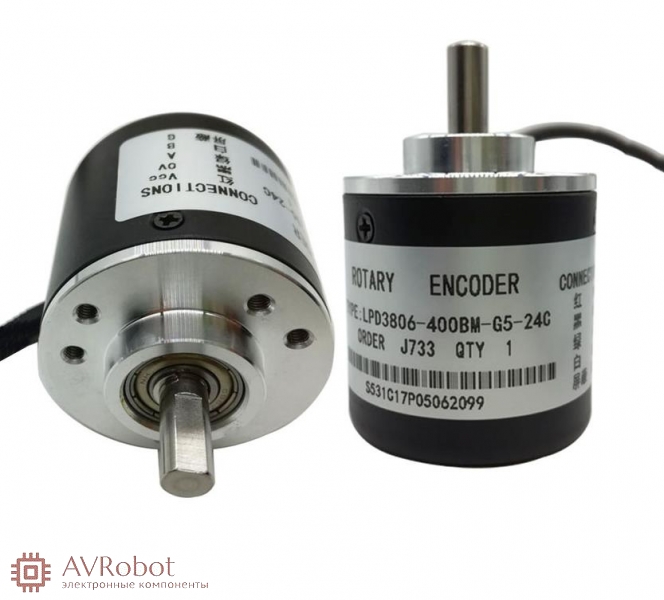

Энкодер 400 имп./об. 5-24 VDC LPD3806-400BM-G5-24C

Рабочее напряжение 5-24 В постоянного тока.

Модель: 400 импульсов на оборот (выпускается 400, 600, 360P / R - импульсов на оборот 360°).

Это инкрементный поворотный кодер, AB (двухфазный).
Импульсный сигнал подсчета вверх или вниз, завершается генерацией фазы 90° между фазой A и фазой B.

Производительность: 400 импульсов/оборот.
Рабочее напряжение: DC 5-24 В,
Максимальная механическая скорость 5000 об/мин,
Максимальная электрическая частота 20K/сек,
Интегрированная скорость: 2000 об/мин.

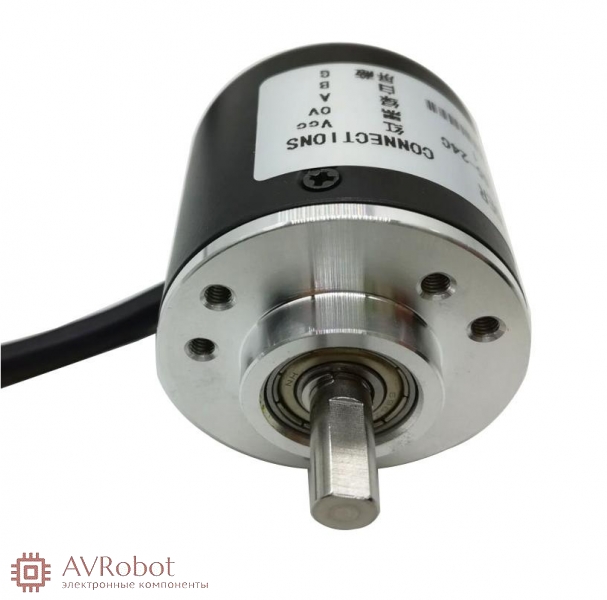

Размеры энкодера:
   Корпус: 38*38мм;
   Вал φ 6 × 13 мм;
Неосевая платформа:
   Высота 5 мм, φ 20 мм;
   Крепежное отверстие: винт M3, 3 монтажных отверстия для крепления на 30мм круге, и 3 монтажных отверстия для крепления на 28мм круге; боковые крепежные отверстия.


Подключение проводов:
   зеленый = фаза A,
   белый = фаза B,
   красный = питание +Vcc 5-24 В,
   черный = заземление V0.
Пожалуйста, проводите подключение строго как как указано выше.
Дополнительно имеется еще один металлический защитный сетчатый слой для защиты от помех.
