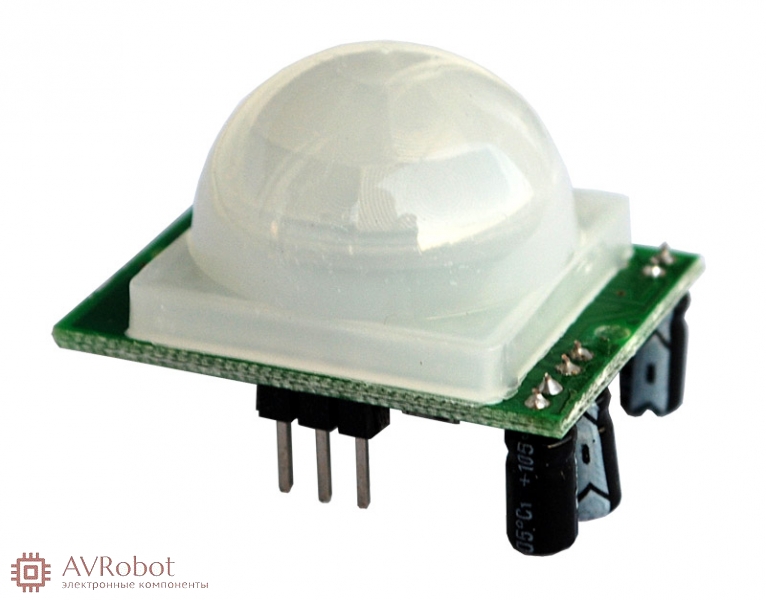

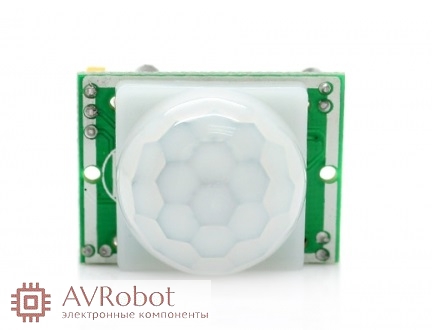

HC-SR501 датчик движения

HC-SR501 датчик движения
Товар был добавлен в наш каталог Среда, 15 Мая 2013
93,0 руб.
Есть в наличии 23 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Скидки
    1-4 шт. за 93,0 руб.
    > 5 шт. за 90,0 руб.
  • Код товара: 775
  • Вес товара,(кг):0.010
Описание товара
  • Обзор(примерно): 110°
  • Расстояние обнаружения: до 7 метров
  • Выходной уровень: высокий 3,3 В; низкий 0 В
  • Потребляемый ток: 50 мА
  • Рабочая температура: от -15°C до +70 °C
  • Интерфейс: цифровой
  • Напряжение питания: +3,7 - 5 В
  • Размер (ДхШхВ): 32 x 24 x 25 мм
  • Вес: 7 гр

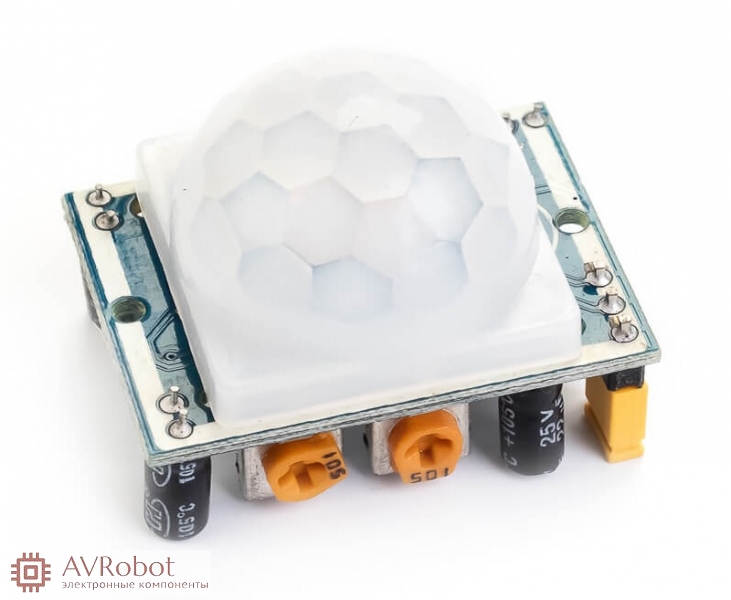

  • Цвет печатной платы может быть либо синий, либо зеленый

Режимы работы

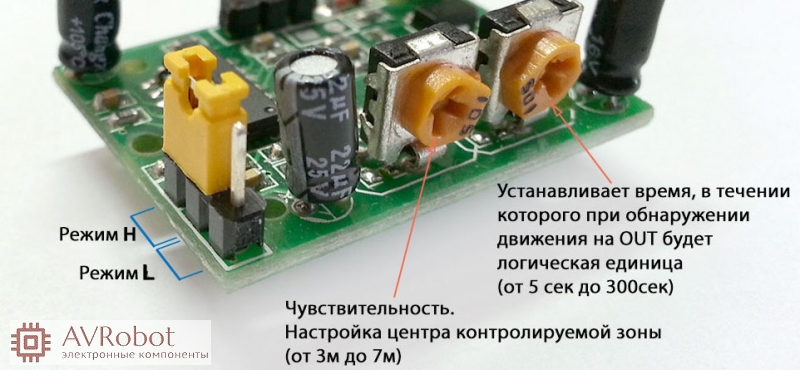

Режим работы модуля задается перемычкой . Есть два режима — режим H и режим L. На фото выше в модуле установлен режим H. (В зависимости от партии, перемычка может осуществляться пайкой контактов на плате)

Режим H — в этом режиме при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень.

Режим L — в этом режиме на выходе при каждом срабатывании датчика появляется отдельный импульс.
