74HC595D 8-и битный сдвиговый регистр с выходным регистром-защелки и тремя состояниями SO-16

74HC595D 8-и битный сдвиговый регистр с выходным регистром-защелки и тремя состояниями SO-16
22,0 руб.
Есть в наличии 178 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 1145
  • Вес товара,(кг):0.002
  • Корпус: so16
Описание товара

74HC595D 8-и битный сдвиговый регистр с выходным регистром-защелки и тремя состояниями SO-16


Микросхема 74HC595 представляет собой восьмиразрядный сдвиговый регистр с последовательным входом и регистр хранения параллельным и последовательным выходом. Регистр имеет возможность перевода выходов в высокоимпедансное состояние.

Запись информации в триггеры регистра сдвига происходит по фронту импульса на входе SH_CP. Запись информации в регистр хранения (т.н. регистр-защелку) из регистра сдвига происходит по фронту импульса на входе ST_CP. При низких уровнях сигнала на обоих входах CP регистр переходит в режим хранения информации.

Выходы микросхемы находятся в активном состоянии, если на вход OE подан лог. 0. Если же на вход ОE подать лог. 1,выходы регистра переходят в высокоимпедансное состояние. Сигнал на входе OE не влияет на запись в триггеры, запись может производиться как при лог. 0, так и при лог. 1 на этом входе.
Логические уровни микросхем серии 74HC соответствуют уровням других микросхем КМОП и микросхем ТТЛ при напряжении питания +5V.


Напряжение питания (Vdd)
+2,0..+6,0V
Выходной ток (0/1) макс. 35mA
Нагруз. способность 15 входов серии 74LS (К555)
Ток потребления (статический) (+25ºC) 40µA
Входной ток (+25ºC) <0,1µA
Максимальная частота 24MHz
Выходное напряжение лог."0" < 0,1V
Выходное напряжение лог."1" > Uпит-0,1V
Рабочий диапазон температур
-40oC..+125oC


Изображения

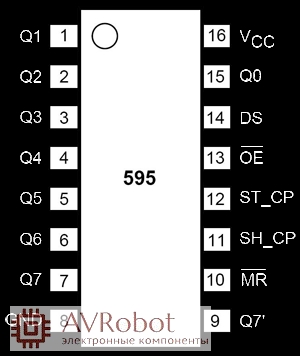

  • 74HC595D 8-и битный сдвиговый регистр с выходным регистром-защелки и тремя состояниями SO-16
