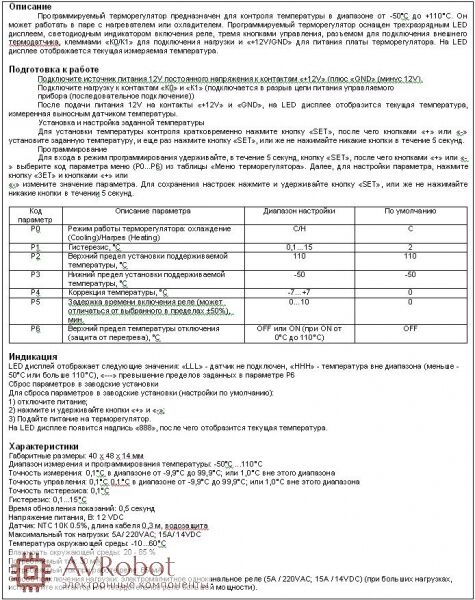

Описание

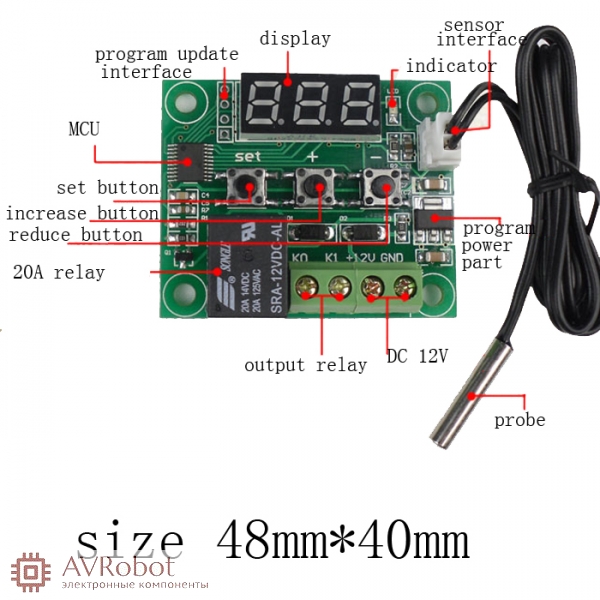

Программируемый терморегулятор модель W1209 предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.

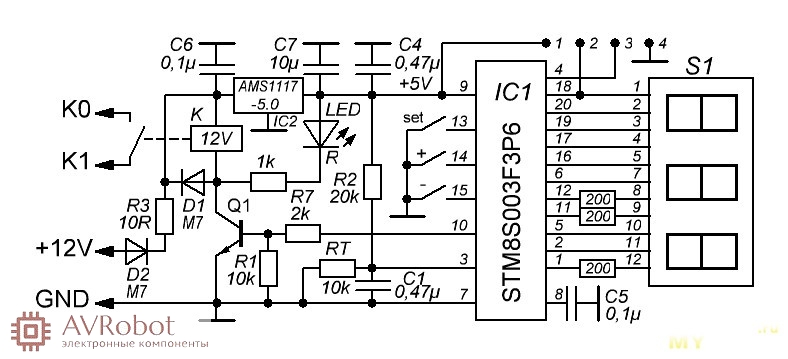

Подготовка к работе
Подключите источник питания 12V постоянного напряжения с максимальным током не менее 100мА к контактам «+12V» (плюс «GND» (минус 12V).

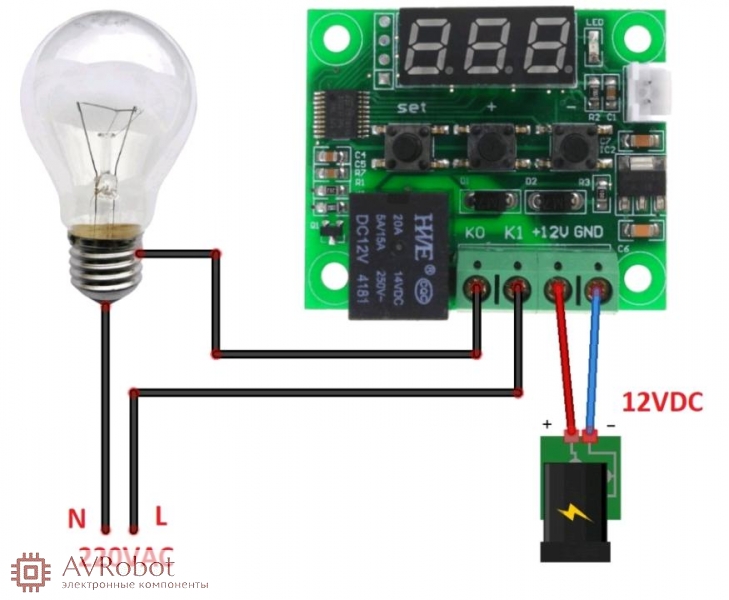

Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))
После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.
Установка и настройка заданной температуры
Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Программирование
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «ЗЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.

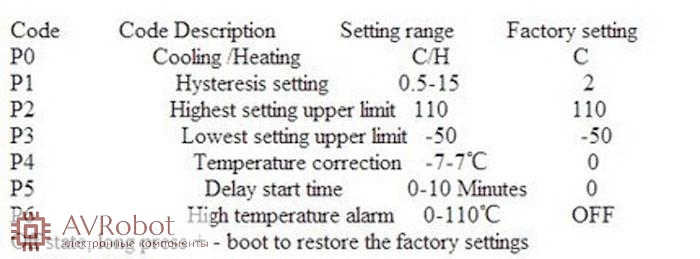

Код параметр |
Описание параметра |
Диапазон настройки |
По умолчанию |
Р0 |
Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating) |
С/Н |
С |
Р1 |
Гистерезис, °С |
0,1…15 |
2 |
Р2 |
Верхний предел установки поддерживаемой температуры, °С |
110 |
110 |
Р3 |
Нижний предел установки поддерживаемой температуры, °С |
-50 |
-50 |
Р4 |
Коррекция температуры, °С |
-7…+7 |
0 |
Р5 |
Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин. |
0…10 |
0 |
Р6 |
Верхний предел температуры отключения (защита от перегрева), °С |
OFF или ON (при ON от 0°С до 110°С) |
OFF |
Индикация
LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 110°С), «---» превышение пределов заданных в параметре Р6
Сброс параметров в заводские установки
Для сброса параметров в заводские установки (настройки по умолчанию):
1) отключите питание;
2) нажмите и удерживайте кнопки «+» и «-»;
3) Подайте питание на терморегулятор.
На LED дисплее появится надпись «888», после чего отобразится текущая температура.
Характеристики

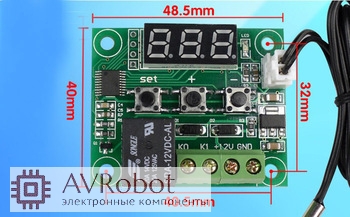

Габаритные размеры: 40 х 48 х14 мм
Диапазон измерения и программирования температуры: -50°С ...110°С
Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона
Точность гистерезиса: 0,1°С
Гистерезис: 0,1...15°С
Время обновления показаний: 0,5 секунд
Напряжение питания, В: 12 VDC
Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водозащита
Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC
Температура окружающей среды: -10...60°С
Влажность окружающей среды: 20 - 85 %
Потребляемый ток: 30 мA
Потребляемый ток при работе реле: 65 мА
Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 220VAC; 15А/ 14VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).
В комплект поставки входят :
1 * регулятор температуры
1 * температурный датчик
Дополнительно можно приобрести корпус для этого терморегулятора.
