W25Q32BVSSIG W25Q32 последовательная флэш-память емкостью 32 Мбит с интерфейсом SPI

W25Q32BVSSIG  W25Q32 последовательная флэш-память емкостью 32 Мбит с интерфейсом SPI
40,0 руб.
Есть в наличии 16 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 2573
  • Вес товара,(кг):0.001
  • Модель: W25Q32BVSSIG
  • Вес, грамм: 1
Описание товара

Отличительные особенности:
Семейство ИС энергонезависимой памяти SpiFlash
W25Q80: 8 Мбит/1 Мбайт (1,048,576)
W25Q16: 16 Мбит/2 Мбайт (2,097,152)
W25Q32: 32 Мбит/4 Мбайт (4,194,304)
Постраничное перепрограммирование (размер страницы 256 байт)
Интерфейс SPI с тремя режимами ввода-вывода: стандартный, удвоенный или учетверенный
Стандартный режим интерфейса SPI: CLK, /CS, DI, DO, /WP, /Hold
Удвоенный SPI: CLK, /CS, IO0, IO1, /WP, /Hold
Учетверенный SPI: CLK, /CS, IO0, IO1, IO2, IO3
Рекордно-высокая производительность среди прочих ИС флэш-памяти с последовательным интерфейсом
Повышение производительности до 6 крат относительно обычной последовательной флэш-памяти
Синхронизация частотой 80 МГц
Производительность, эквивалентная частоте синхронизации 160 МГц, в удвоенном режиме интерфейса SPI
Производительность, эквивалентная частоте синхронизации 320 МГц, в учетверенном режиме интерфейса SPI
Непрерывная передача данных с быстродействием 40 Мбайт/сек
Произвольная выборка данных с быстродействием 30 Мбайт/сек (выборка 32 байт)
Быстродействие сопоставимо с параллельной флэш-памятью с 16 линиями данных
Гибкая архитектура с секторами размером 4 кбайт
Посекторное стирание (размер каждого сектора 4 кбайт)
Блочное стирание (32кбайт и 64 кбайт)
Программирование от 1 до 256 байт
До 100 тыс. циклов стирания/записи
20-летнее хранение данных
Малая потребляемая мощность, широкий рабочий температурный диапазон
Одно напряжение питания 2.7…3.6 В
Типичный потребляемый ток: 4 мА (активный режим),
Рабочий температурный диапазон -40°C…+85°C
Расширенные возможности защиты данных
Программная и аппаратная защита от записи данных
Выбор верхнего или нижнего, сектора или блока
Опциональные режимы защиты регистра статуса: Lock-Down (блокируется запись в регистр статуса до следующей повторной подачи питания) и OTP (регистр статуса становится однократно-программируемым и не может быть изменен в дальнейшем)
64-битный единообразный идентификатор для каждой ИС

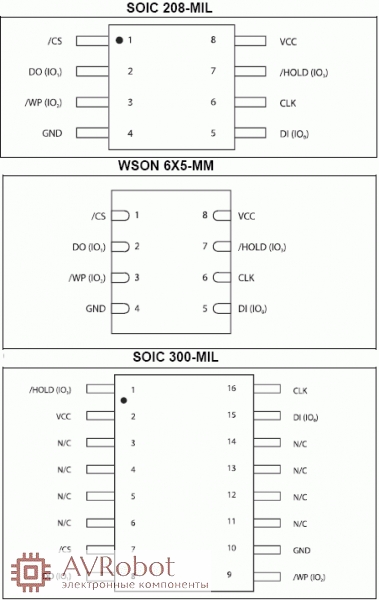

Миниатюрные корпуса
8-выв. SOIC (208 мд)
8-выв. WSON (6x5 мм) (W25Q80, W25Q16 и W25Q32)
16-выв. SOIC (300 мд) (W25Q16 и W25Q32)

Общее описание:

W25Q80 (8 Мбит), W25Q16 (16 Мбит) и W25Q32 (32 Мбит) - ИС последовательной флэш-памяти, ориентированные на применение в составе систем с ограниченным пространством, линиями ввода-вывода и малым потреблением. Серия 25Q обладает уровнем гибкости и рабочих характеристик, который превосходит ИС обычной флэш-памяти. Они идеальны для теневого хранения программного кода, который загружается в ОЗУ при подаче питания, для выборки кода программы (XIP) непосредственно из флэш-памяти (в удвоенном и учетверенных режимах интерфейса SPI), а также для хранения голосовой, текстовой и числовой информации. ИС работают от одного напряжения питания 2.7…3.6 В с потребляемым током не более 5 мА в активном режиме и не более 1 мкА в режиме снижения мощности. Все ИС предлагаются в миниатюрных корпусах.

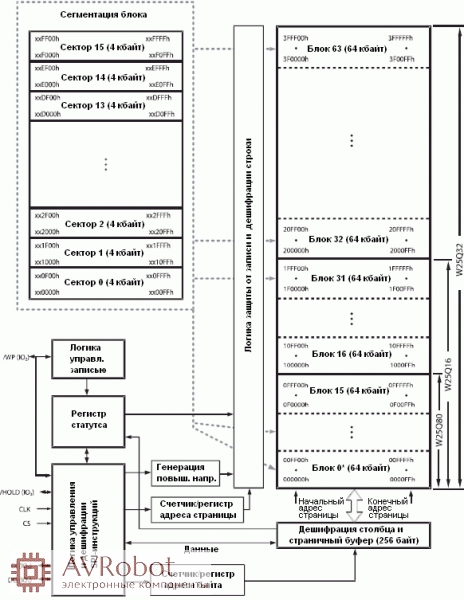

Массив памяти W25Q80/16/32 разделен на 4096/8192/16384 перепрограммируемых страниц по 256 байт в каждой. До 256 байт могут перепрограммироваться за один подход с помощью инструкций программирования страниц. Поддерживается групповое стирание страниц по 16 страниц (стирание сектора), по 128 страниц (стирание блока размером 32 кбайт), по 256 страниц (стирание блока размером 64 кбайт) или стирание всего массива памяти. W25Q80/16/32 содержат 256/512/1024 стираемых секторов и 16/32/64 стираемых блоков, соответственно. Разделение на сектора небольшого размера (4 кбайт) позволяет повысить гибкость в применениях, где требуется хранение данных и параметров. W25Q80/16/32 содержит последовательный интерфейс SPI, который может работать в трех режимах: стандартный режим и два высокопроизводительных режима (удвоенный/учетверенных), в которых ввод-вывод данных осуществляется через две/четыре линии ввода-вывода данных. Интерфейс SPI состоит из следующих линий: синхронизация, выбор микросхемы, ввод-вывод данных I/O0 (DI), вывод-вывод данных I/O1 (DO), вывод-вывод I/O2 (/WP) и ввод-вывод I/O3 (/HOLD). Интерфейс SPI может тактироваться частотой до 80 МГц, однако в удвоенном и учетверенном режимах достигается быстродействие, эквивалентное тактированию частотой 160 МГц и 320 МГц, соответственно (при использовании инструкций ускоренного удвоенного/учетверенного считывания). Такое быстродействие сопоставимо с 8- и 16-битной параллельной флэш-памятью.

Еще больший уровень гибкости управления достигнут за счет предусмотрения вывода Hold (приостановка), Write Protect (защита от записи) и программируемой защиты от записи с возможностями выбора верхней и нижней части массива памяти. Кроме того, у каждой ИС имеется идентификационный код производителя и продукции по стандарту JEDEC с 64-битным единообразным серийным номером.

Изображения
  • W25Q32BVSSIG  W25Q32 последовательная флэш-память емкостью 32 Мбит с интерфейсом SPI
  • W25Q32BVSSIG  W25Q32 последовательная флэш-память емкостью 32 Мбит с интерфейсом SPI
