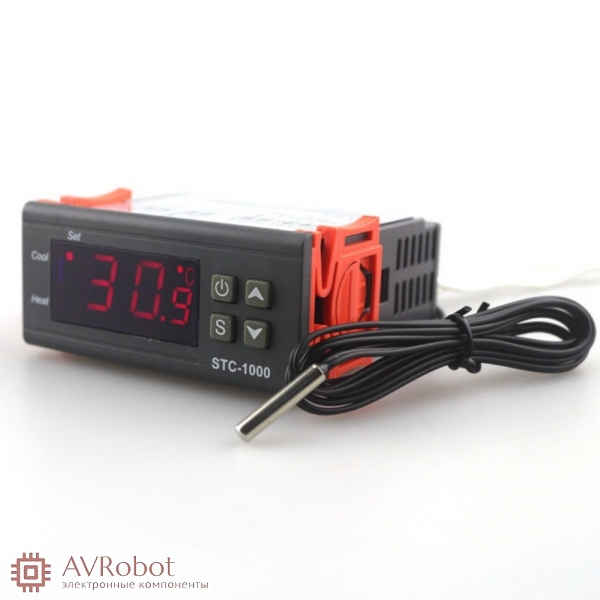

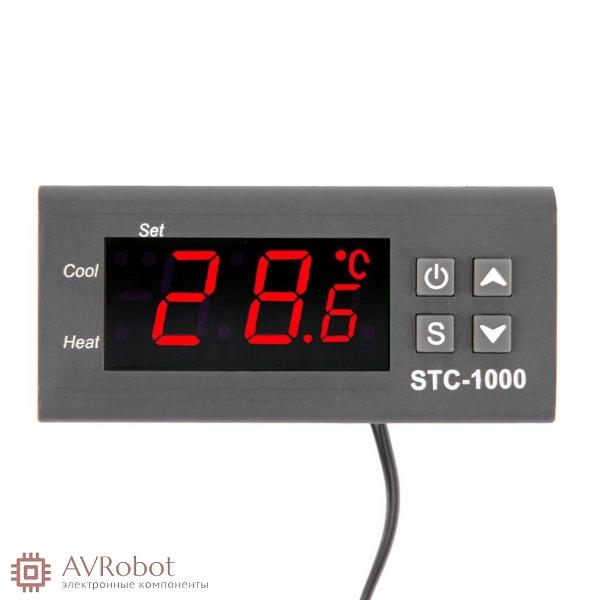

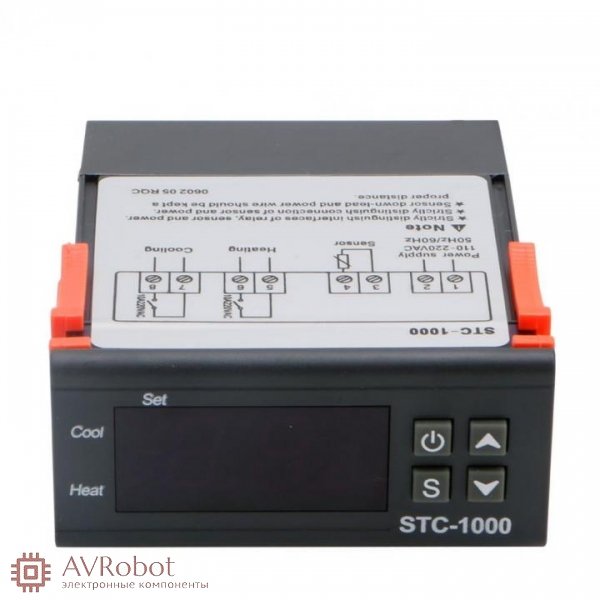

STC-1000 электронный регулятор температуры является готовым устройством с двумя реле, по одному на охлаждение и обогрев.
Одним из преимуществ термостата является наличие калибровки и программирование температуры, получаемой с датчика.
Термореле может применяться в водонагревателях, морозильных камерах, холодильниках, аквариумах и т.д.
Технические характеристики:
Диапазон температур: -50C +99,9C
Гистерезис: 0.3- 10C
Разрешение: 0.1C
Точность: +-1C
Диапазон калибровки датчика температуры: -10C +10C
Программируемая задержка включения/выключения 1 - 10 мин
Напряжение питания: 110 - 220 В
Потребляемая мощность: < 3 Вт
Сенсор: NTC датчик (длина 1м)
Максимальный ток нагрузки: два реле по 10A / 220V
Температура окружающей среды: 0C +60C

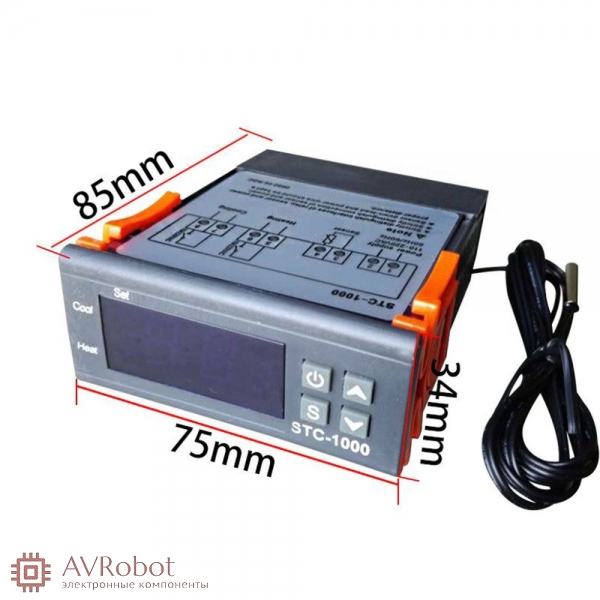

Размеры: 75 x 34,5 x 85 мм
Комплектация:
терморегулятор, датчик с кабелем, инструкция.

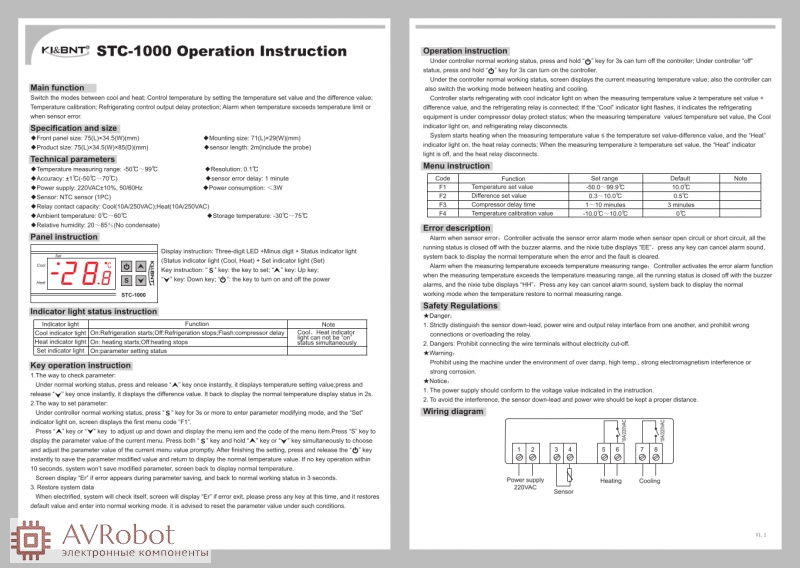

Краткая инструкция по эксплуатации терморегулятора STC-1000:
-

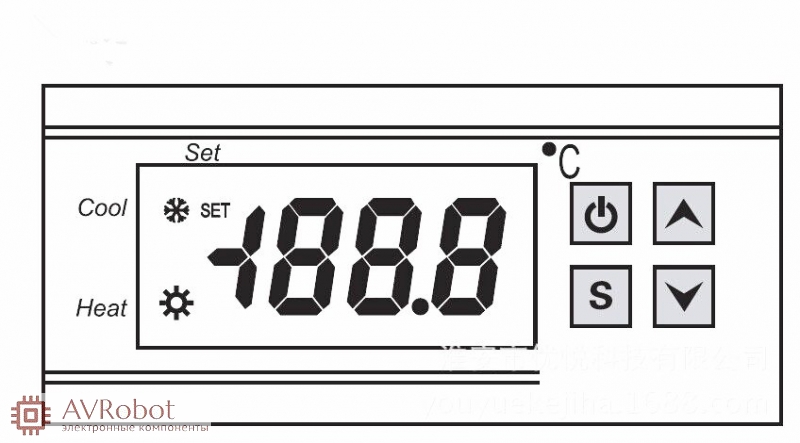

Дисплей отображает два режима работы: нагрев и охлаждение. Четыре кнопки управления: включение/выключение, вход в режим программирования (S) и две стрелки вверх и вниз.
-
Включение и выключение производится путем удерживания кнопки питания не менее 3 секунд. После первого включения термостат показывает температуру среды в которой находиться датчик.
-
Для просмотра температуры, на поддержание которой запрограммирован контроллер надо нажать "вверх" (Может задаваться в диапазоне от -50 до 99,9 градуса с точностью до одной десятой. По умолчанию 10,0 С).
-
Нажатие стрелки "вниз" выводит гистерезис на который настроен контроллер (Может задаваться от 0,3 до 10 градусов с точностью до десятых. В заводских настройках 0,5 градуса).
-
Для входа в режим программирования нажимаем и удерживаем кнопку S не менее 3 секунд, на дисплее появится F1.
-
Нажимаем кнопку S и удерживаем. На дисплее отобразится заданная температура. Не отпуская кнопку S стрелками "вверх" или "вниз" задаём требуемую температуру.
-
Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F2. Нажимаем кнопку S и на дисплее отобразиться заданная дельта температуры. Удерживая кнопку S стрелками "вверх" и "вниз" задаём требуемую дельту.
-
Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F3. Нажимаем кнопку S и на дисплее отобразится задержка на включение (По умолчанию 3 минуты, диапазон доступных значений от 1 до 10 минут).
-
Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F4. Здесь можно задать значение калибровки датчика. (Диапазон значений от -10 до +10 с шагом 0,1. По умолчанию значение 0).
-
Для выхода из режима программирования с сохранением настроек кратковременно нажимаем кнопку включения/выключения.
-
Если надо выйти не сохраняя настройки, то контроллер сам выйдет в рабочий режим, если не нажимать кнопки в течение 30 секунд.
-
Если на дисплее отобразилось Er (ошибка), то, нажимаете любую кнопку и держите до перезагрузки контроллера. После этого все настройки сбросятся на заводские.
