Контроллер заряда разряда BMS 3S 4-5A для 3 Li-Ion аккумуляторов 18650

Контроллер заряда разряда BMS 3S 4-5A для 3 Li-Ion аккумуляторов 18650
178,0 руб.
Есть в наличии 8 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 4011
  • Вес товара,(кг):0.002
  • Рабочая температура: -40° +50°С
  • Ток покоя, mA: < 0.006
  • Модель: HH-P3-10.8
  • Рабочий ток, А: 4-5
  • Вес, грамм: 2
  • Размер: 48*15*1.0 мм
  • Производитель: Китай
Описание товара

ОПИСАНИЕ
Модуль зарядки и защиты, модель: HH-P3-10.8  для 3S LI-ION и LiFePo4 элементов
Обнаружение перегрузки по напряжению на элементе, обнаружение: 4.35 В ±0. 05 В
Возобновление зарядки, при снижении напряжения на элементе до: 4.25 ±0. 05 В
Ограничение напряжения разрядки на элементе: 2.30 В ±0. 05 В
Возобновление разрядки, при повышении напряжения на элементе до: 3.00 ±0. 05 В
Перегрузки по току: 6-7A
Максимальный рабочий ток: 4-5А

Рабочий ток собственного потребления: менее чем 6 UA

Защитные функции:
Защита от короткого замыкания
Защита от перезарядки
Защита от переразряда
Защита от перегрузки по току - трехступенчатая (перегрузка по току 1, перегрузка по току 2 - время реакции 6.7-13.9uS, короткое замыкание - время реакции  5-50uS)
Рабочая температура: -40°С + 50°С
Размер: 48*15*1 мм

Срок годности: более чем 50,000 часов
Контактное сопротивление: менее чем 45mΩ

Производитель чипа управления Ricoh, Япония, SH367103X. Управление зарядом и разрядом с помощью МОП-транзисторов.

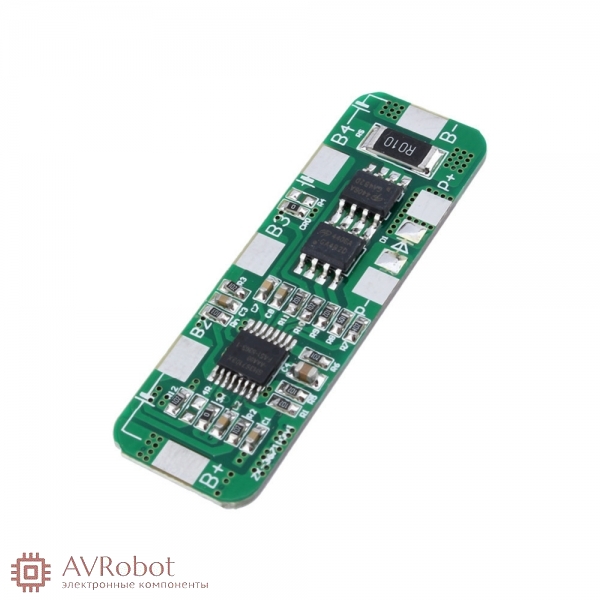

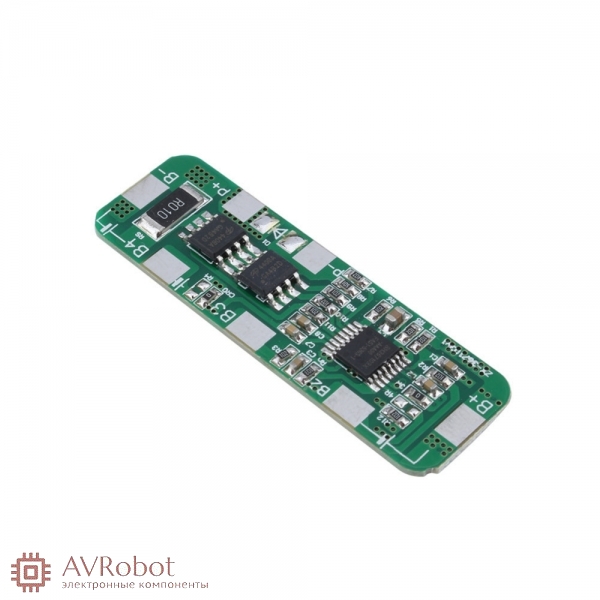

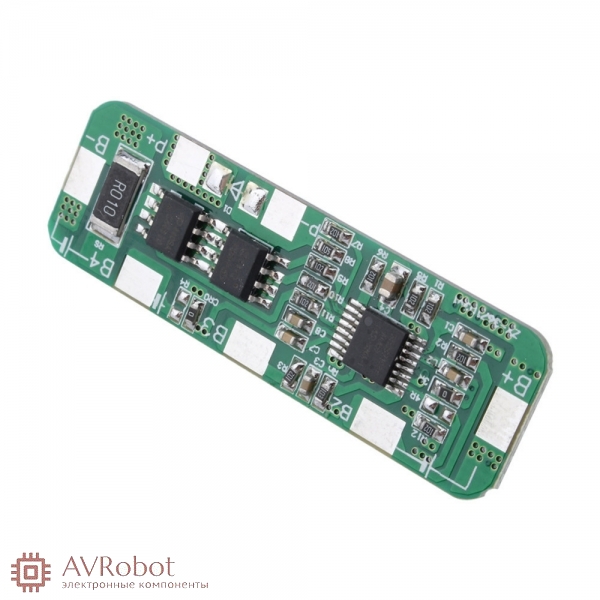

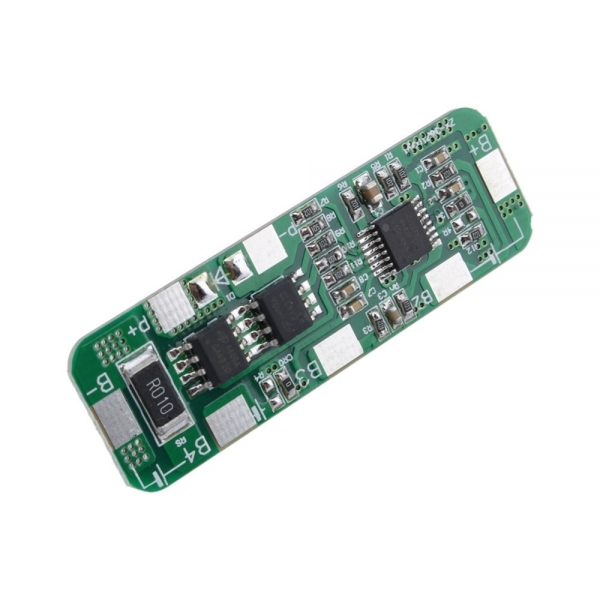

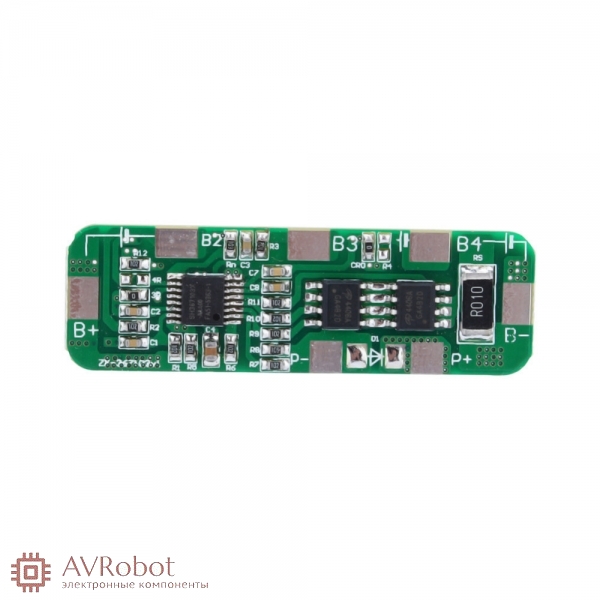

Цвет платы может быть зеленый, синий, красный или белый, в зависимости от цвета может незначительно отличаться топология платы, см. рисунок ниже.

Порядок подключения - начинать с клеммы B - подключить к отрицательной клемме аккумулятора, затем среднюю точку 1 и 2 аккумулятора, затем среднюю точку 2 и 3 аккумулятора, затем среднюю точку 3 и 4 аккумулятора, после положительную клемму 4 аккумулятора..

По окончании подключаются клеммы P + (положительный) подключение заряда/разряда и  P - (отрицательный)
Примечание: Если нет выходного напряжения (при срабатывании защиты по току), использовать зарядное устройство 12.6 В для активации снятия защиты выходного напряжения.

Контроллер легко переделывается из 3S в 4S перепайкой сопротивлений управления чипом, см. рисунки в описании соответствующих контроллеров.

Изображения
  • Контроллер заряда разряда BMS 3S 4-5A для 3 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда BMS 3S 4-5A для 3 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда BMS 3S 4-5A для 3 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда BMS 3S 4-5A для 3 Li-Ion аккумуляторов 18650
