Шаговый двигатель — это синхронный безщёточный электродвигатель с несколькими обмотками, в котором ток, подаваемый в одну из обмоток статора, вызывает фиксацию ротора. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги) ротора.

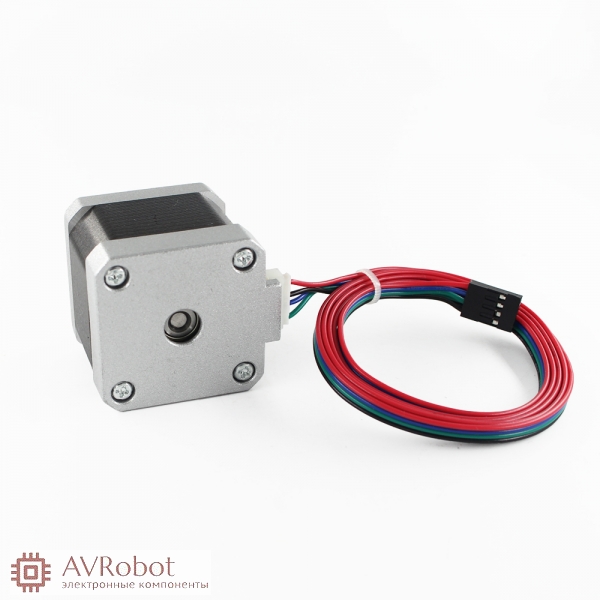

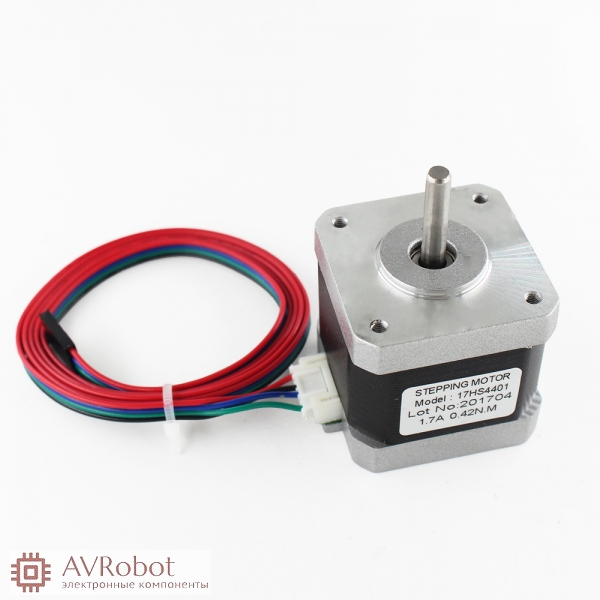

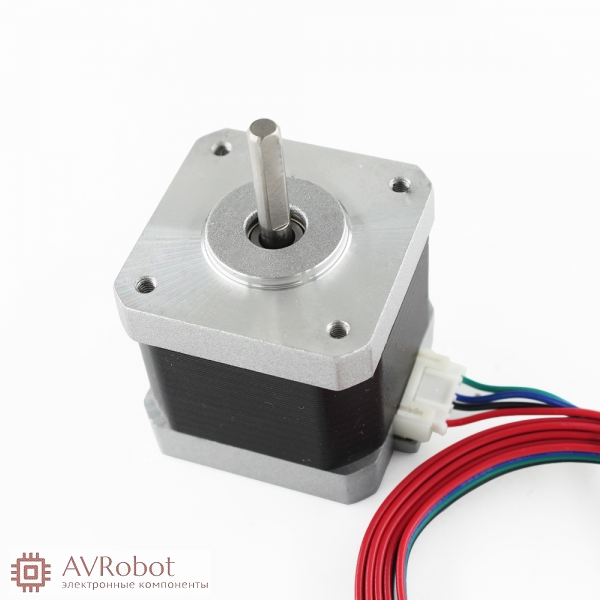

Модель: 17HS4401.
Шаговый двигатель 17HS4401 биполярный (2 обмотки, 4 вывода), с посадочным местом NEMA17 и размером фланца 42 мм. Это один из серии моторов 17HSxxxx с высоким крутящим моментом, который хорошо зарекомендовал себя в 3D принтерах RepRap Prusa Mendel и небольших станках с ЧПУ.
Общие Параметры:
Температура окружающей среды: -20°С ~ + 50°С
Сопротивление изоляции: 100 мОм min 500VDC
Потребляемый ток: 1,7 A
Сопростивление: 1,5 Ом
Крутящий Момент: 4,0 кг*см
Момент инерции ротора: 54гр*см2
Шаг: 1.8° (200 шагов на оборот)
Сертификация: ISO
Вес: 0,28 кг
Длина шпинделя 22мм
Контакты:
Red: A+
Green: A-
Yellow: B+
Blue: B-
