Цифровой встраиваемый 12В регулятор температуры с термопарой, -50 ~ +110°C, 12В, ток управления 10A, двойной дисплей, W1209WK

Цифровой встраиваемый 12В регулятор температуры с термопарой, -50 ~ +110°C, 12В, ток управления 10A, двойной дисплей, W1209WK
296,0 руб.
Есть в наличии 17 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 5603
  • Вес товара,(кг):0.020
Описание товара

Описание

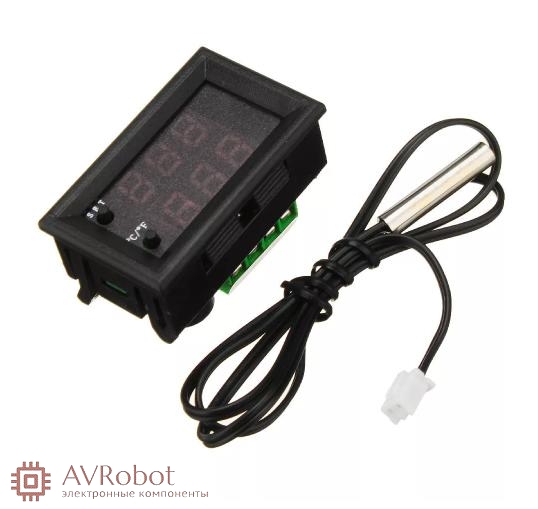

Программируемый терморегулятор модель W1209WK предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, индикация включения резе - изменением яркости дисплея, двумя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «К0/К1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура. Длина кабеля датчика NTC - 30см. Возможность переключения °С / °F.




ОПИСАНИЕ В ПРОЦЕССЕ ОФОРМЛЕНИЯ





Подготовка к работе

Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс «GND» (минус 12V).

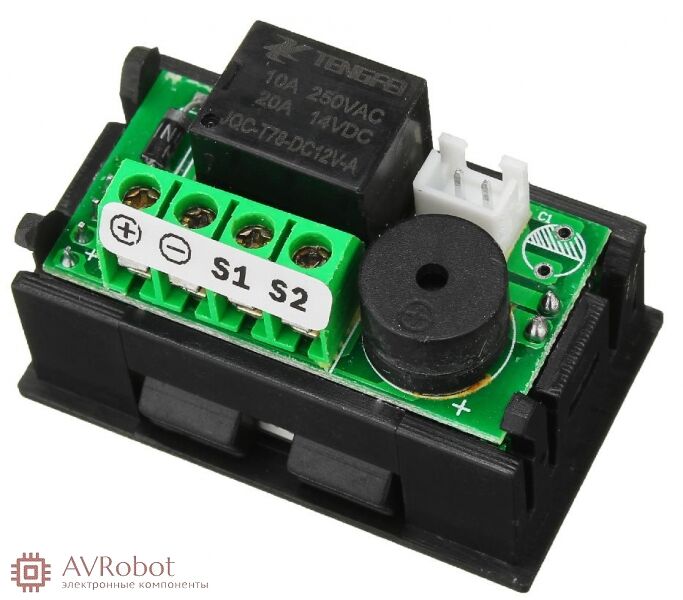

Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))

 После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.

 Установка и настройка заданной температуры

 Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

 Программирование

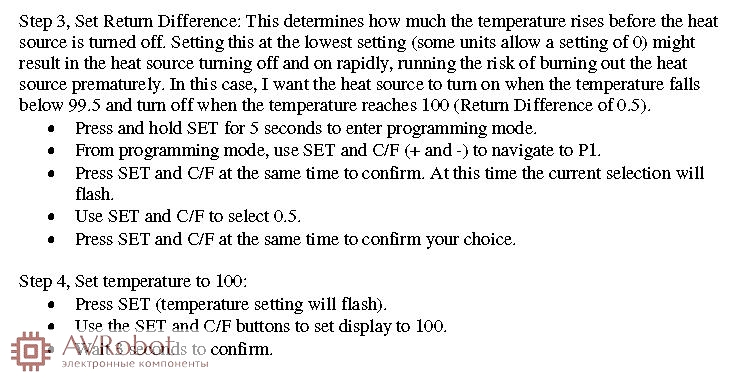

 Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «ЗЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд.



Код параметр

Описание параметра

Диапазон настройки

По умолчанию

Р0

Режим работы терморегулятора: охлаждение (Cooling)/Нагрев (Heating)

С/Н

С

Р1

Гистерезис, °С

0,1…15

2

Р2

Верхний предел установки поддерживаемой температуры, °С

110

110

Р3

Нижний предел установки поддерживаемой температуры, °С

-50

-50

Р4

Коррекция температуры, °С

-7…+7

0

Р5

Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин.

0…10

0

Р6

Верхний предел температуры отключения (защита от перегрева), °С

OFF или ON (при ON от 0°С до 110°С)

OFF



Индикация

 LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 110°С), «---» превышение пределов заданных в параметре Р6

 Сброс параметров в заводские установки

 Для сброса параметров в заводские установки (настройки по умолчанию):

1) отключите питание;

2) нажмите и удерживайте кнопки «+» и «-»;

3) Подайте питание на терморегулятор.

На LED дисплее появится надпись «888», после чего отобразится текущая температура.



Характеристики

Габаритные размеры: 40 х 48 х14 мм

Диапазон измерения и программирования температуры: -50°С ...110°С

Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона

Точность гистерезиса: 0,1°С

Гистерезис: 0,1...15°С

Время обновления показаний: 0,5 секунд

Напряжение питания, В: 12 VDC

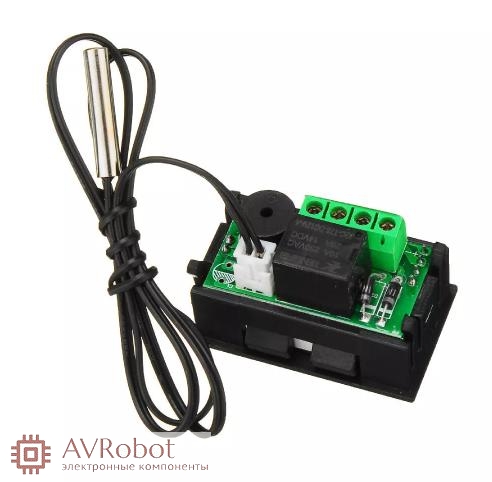

Датчик: NTC 10К 0.5%, длина кабеля 0,3 м, водозащита

Максимальный ток нагрузки: 5А / 220VAC; 15А / 14VDC

Температура окружающей среды: -10...60°С

Влажность окружающей среды: 20 - 85 %

Потребляемый ток: 30 мA

Потребляемый ток при работе реле: 65 мА

Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 220VAC; 15А/ 14VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).


  В комплект поставки входят :
 1 * регулятор температуры
 1 * температурный датчик



Дополнительно можно приобрести корпус для этого терморегулятора.
