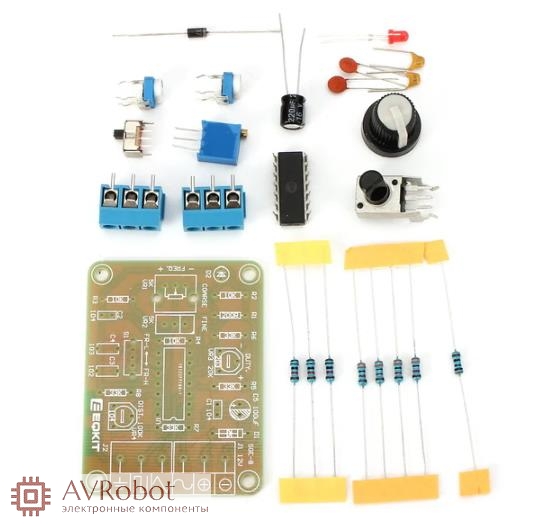

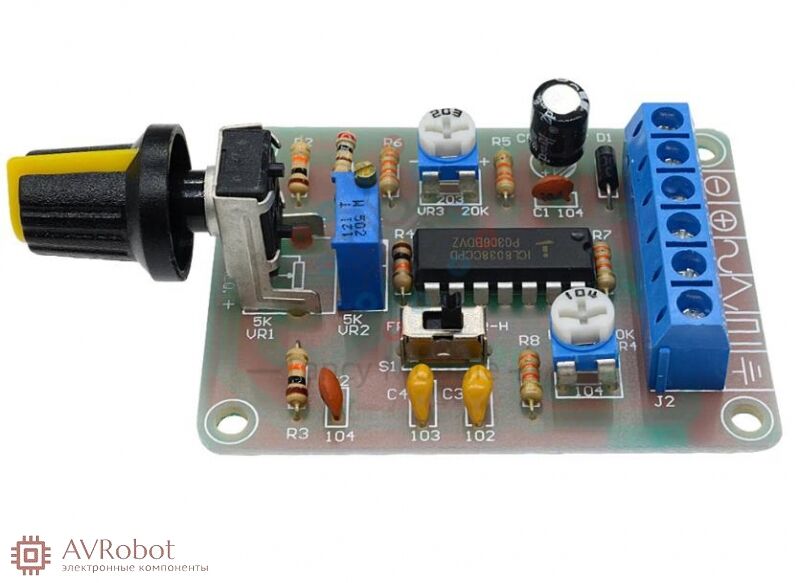

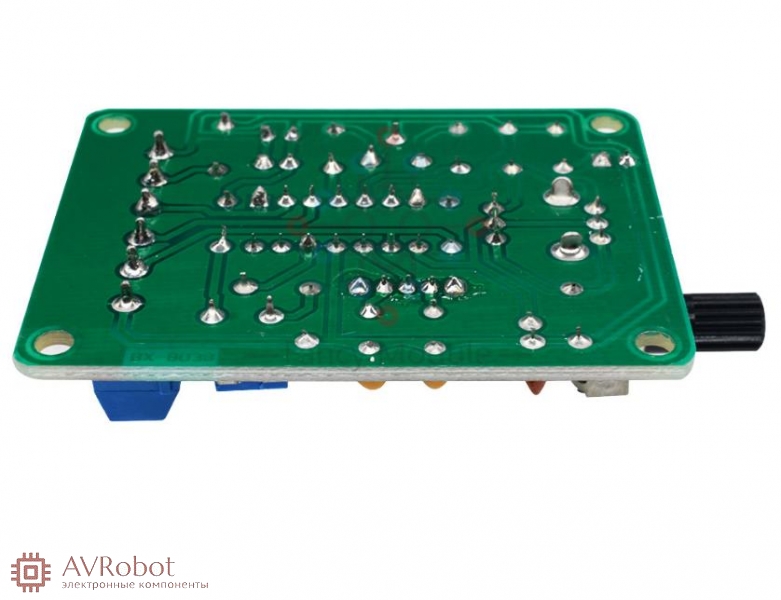

Набор для самостоятельной сборки генератора сигналов синусоидальной, треугольной и прямоугольной форм частотой до 7,5кГц на базе ICL8038

ICL8038 - это интегральный функциональный генератор сигналов с отличной производительностью.
Он может генерировать синусоиду а также прямоугольные импульсы и импульсы треугольной формы в частотном диапазоне до 7,5кГц.

Особенности:

Рабочее напряжение: DC 12В
Рабочий ток: 9mA
Частотный диапазон: 50 Гц -- 7,5 кГц
Цикл: 27% -- 63% меандр (Прямоугольные импульсы)
Тип сигнала: Синусоида, треугольные импульсы, меандр (прямоугольные импульсы)

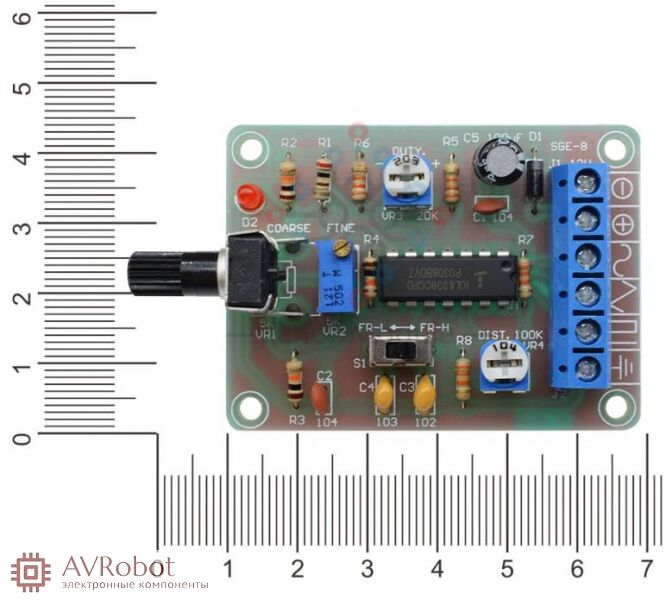

Размеры: 58*47*21 мм

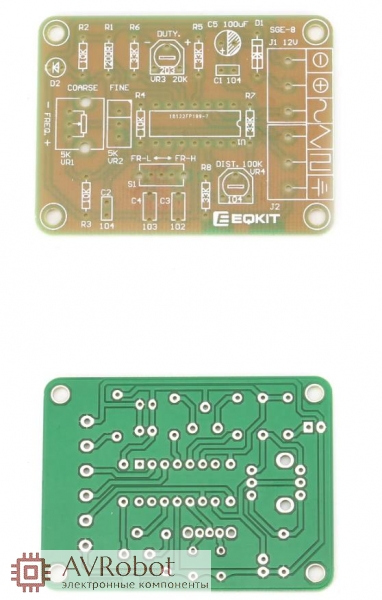

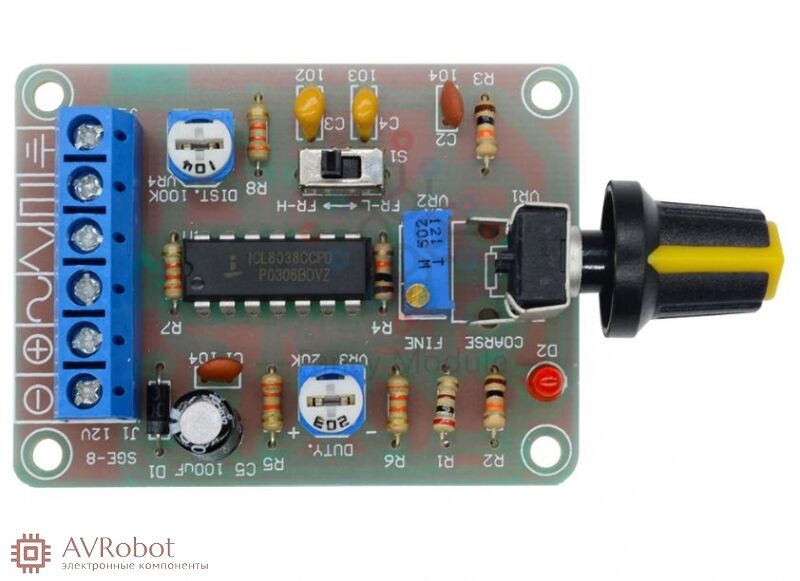

Переключение диапазона частот выбирается переключателем S, потенциометры: RP1-регулировка частоты, RP2-регулировка рабочего цикла, RP3-регулировка искажений синусоидальной волны.

Схема использует однополярное питание 12В

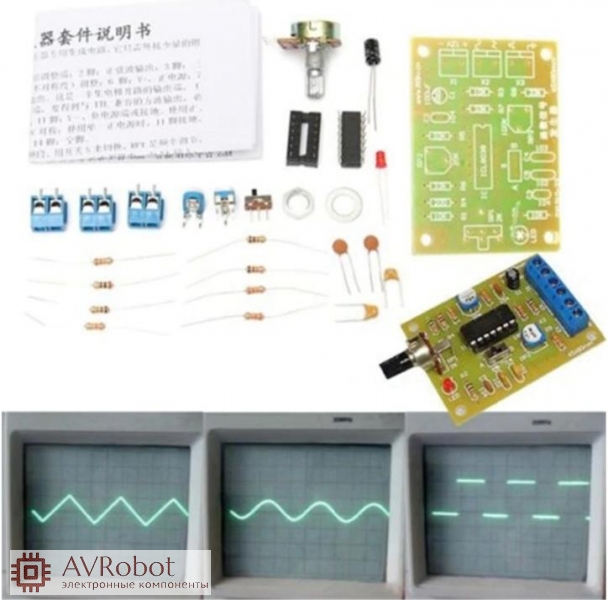

Выходы X1, X2, X3 является выходами трех форм электрических сигналов. Вы можете использовать осциллограф для наблюдения за тремя формами выходных сигналов.

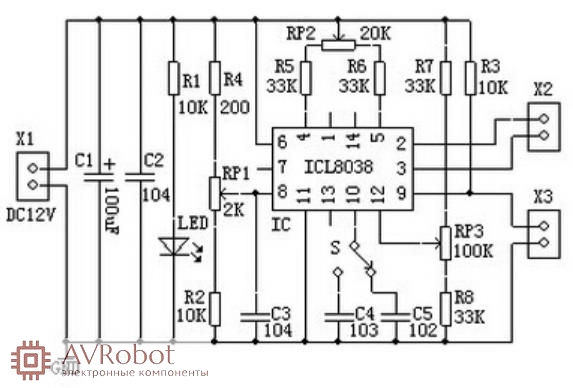

Принцип работы виден исходя из принципиальной схемы устройства.

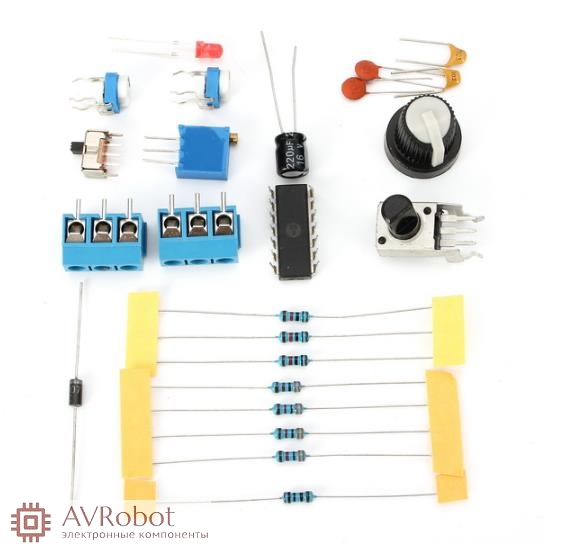

Набор может комплектоваться панелькой для микросхемы. При небольшой корректировке RC элементов данный генератор может быть расширен до частотного диапазона от 5 Гц до 400 кГц.
