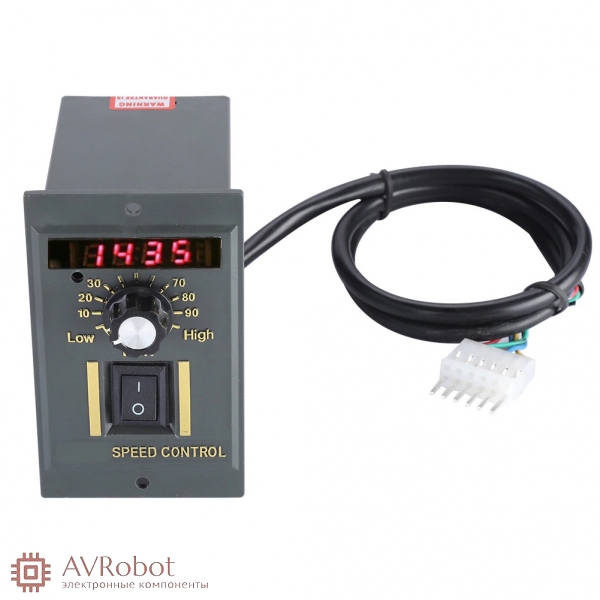

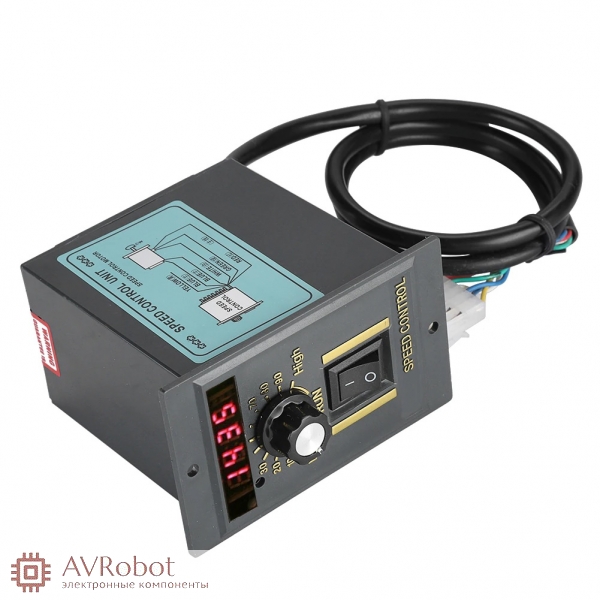

Контроллер скорости двигателя переменного тока 400 Вт 220 В переменного тока, направление вперед и назад, регулятор оборотов без потери мощности, с индикатором оборотов

Данный регулятор (400 ватт) позволяет регулировать обороты коллекторного электродвигателя (с щетками) и таходатчиком без потери мощности независимо от нагрузки (в пределах заявленной производителем электродвигателя). С его помощью вы сможете управлять оборотами электродвигателя от 200 до 10000 об/мин. При этом сохраняя полный момент силы на валу электродвигателя. Очень хорошо подходят двигатели от стиральных машин.

Рабочий диапазон температуры: -10 ~ + 50 ℃
Относительная влажность: 90%.
Скорость диапазон: 90-1400 об/мин 50 Гц, 90-1700 об/мин 60 Гц

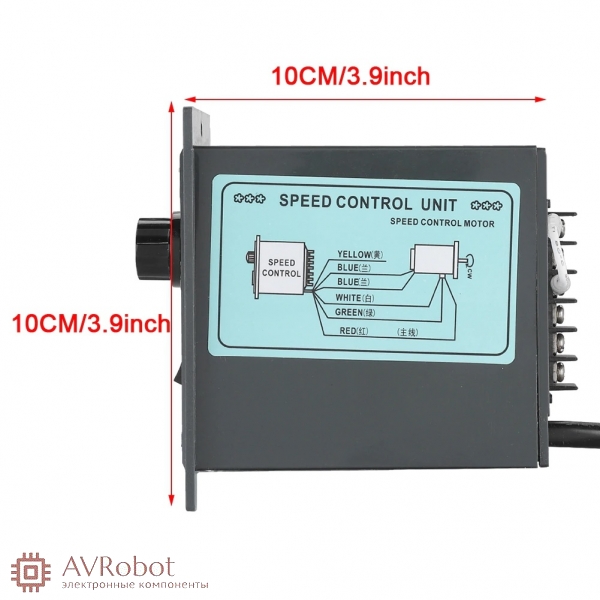

Размер формы: 115*100*60 мм/4,53*3,94*2,36 "

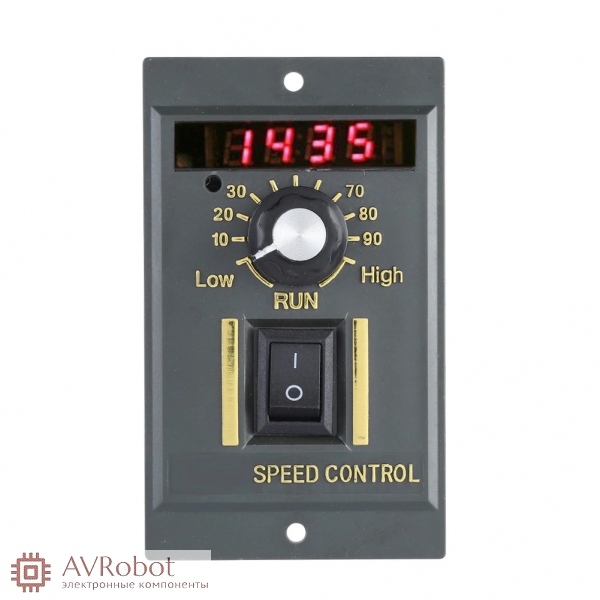

Размер панели: 100*60 мм/3,94*2,36", глубина машины: 87*80*52 мм/3,43*3,15*2,05"

Применение метод:

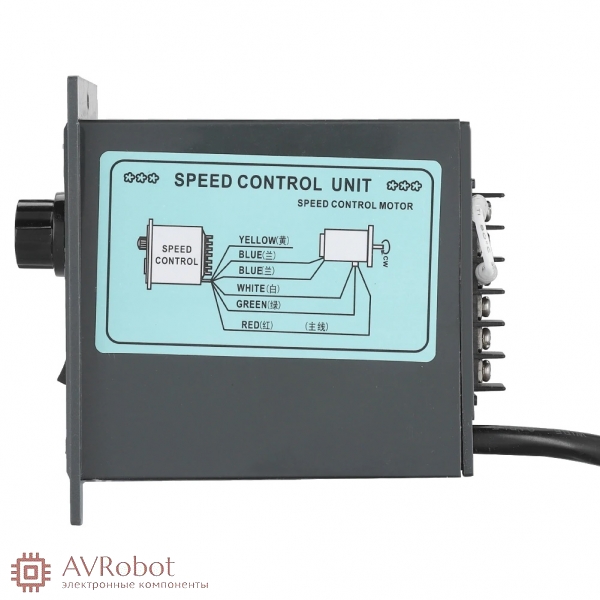

1. Выключите блок питания, подключите согласно схеме проводки и подтвердите правильное подключение проводки.
2. Зафиксируйте контроллер и установите скорость на самую низкую "0", чтобы избежать мгновенного высокого тока и постоянного повреждения при запуске источника питания.
3. Затем включите блок питания, отрегулируйте регулятор скорости в нужное положение, выключите блок питания, когда он не нужен;

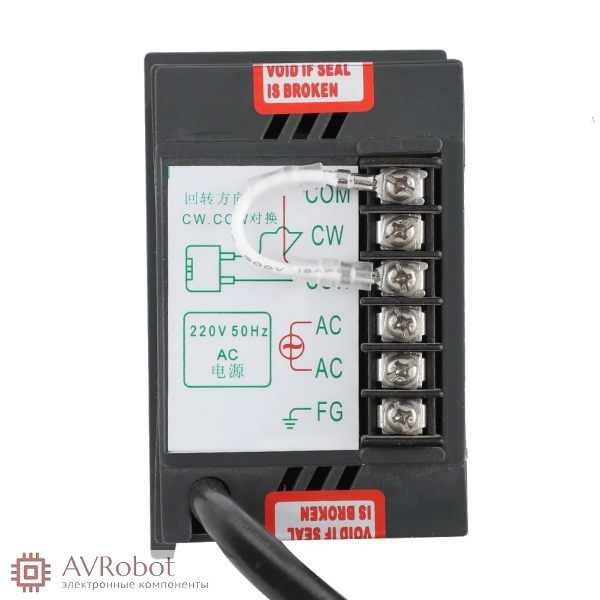

4. Для того, чтобы изменить направление работы двигателя, заменяется только Перемычка CCW и CW на месте подключения на задней части контроллера.
Выберите короткое соединение COM и CW, двигатель вращается по часовой стрелке.
Выберите короткое соединение COM и CCW, двигатель вращается против часовой стрелки.
5. Переключатель только контролирует двигатель для работы или остановки, и не прерывает источник питания. Если он не используется в течение длительного времени, пожалуйста, выключите источник питания.
(При смене направления двигатель должен быть полностью остановлен, прежде чем изменять направление движения)
