Плата управления и защиты Li-Ion аккумуляторов 1S 3.7В типа 18650 3А с приваренными контактами

Плата управления и защиты Li-Ion аккумуляторов 1S 3.7В типа 18650 3А с приваренными контактами
38,0 руб.
Есть в наличии 289 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Скидки
    1-49 шт. за 38,0 руб.
    50-99 шт. за 30,0 руб.
    > 100 шт. за 28,0 руб.
  • Код товара: 5936
  • Вес товара,(кг):0.002
Описание товара

ОПИСАНИЕ
Максимальный зарядный ток: 3 А
Максимальный ток разряда: 3 А (постоянный - 2,7А, ток х.х. менее 6мкА)
Ограничение напряжения зарядки: 4.2 В ±0.025 В (время обнаружения 150-500мс, возобновление зарядки при 4,0В ±0.025 В )
Ограничение (отсечка) разрядки: 2.75 В ±0.1 В (время обнаружения 50-150мс, восстановление при 2,9В ±0.1 В)

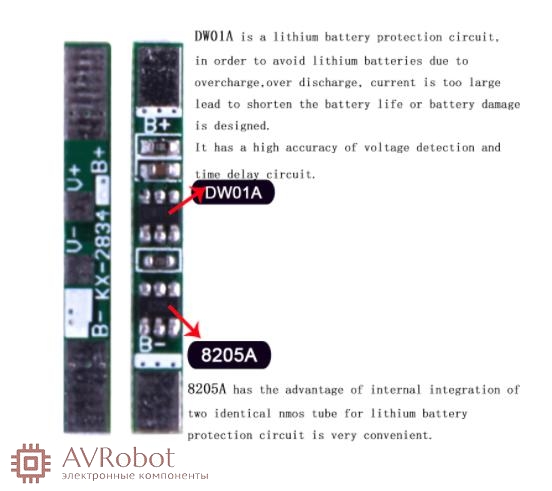

Защита аккумулятора чип модели: DW01
MOS модель: 5205
Функции: PCM, защита от перезарядки, переразряда, защита от короткого замыкания, автоматическое восстановление после перегрузки

Перегрузка по току: 4,5А  ±0.5 А (время обнаружения 5-15мс, при коротком замыкании - время обнаружения менее 50 мкс)

Сопротивление MOSPET - менее 50 мОм

Размеры:  28*3.8*1.2 мм (без учета приваренных контактов)

Длина с контактами: 90мм. Ширина контактных пластин: 3мм.

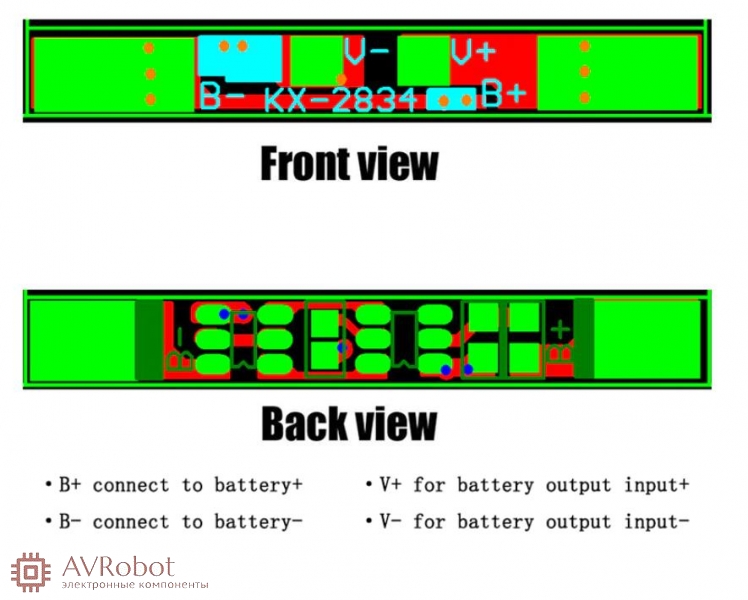

Места присоединения:
B+ соединяется с положительным контактом аккумулятора
B- соединяется с отрицательным контактом аккумулятора
P+ или U+ подключается к положительному контакту точки подключения нагрузки и зарядки
P-  или U-  подключается к отрицательному контакту точки подключения нагрузки и зарядки

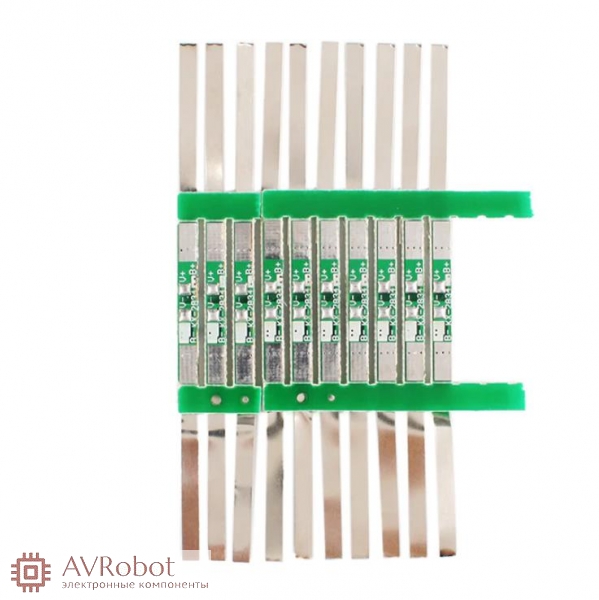

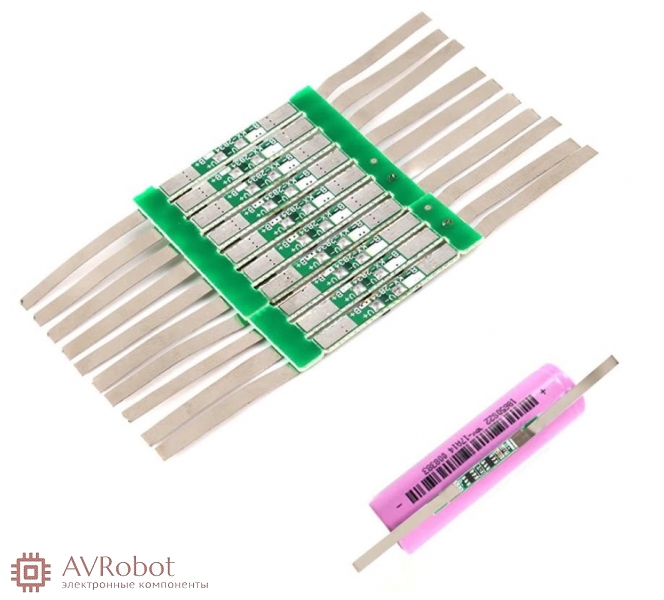

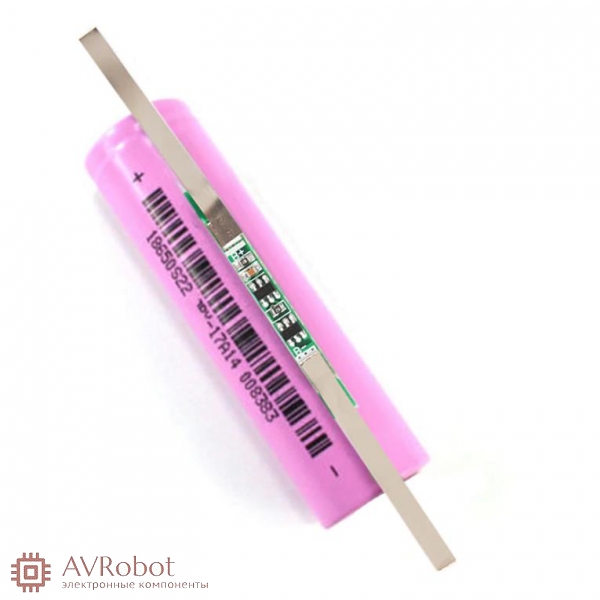

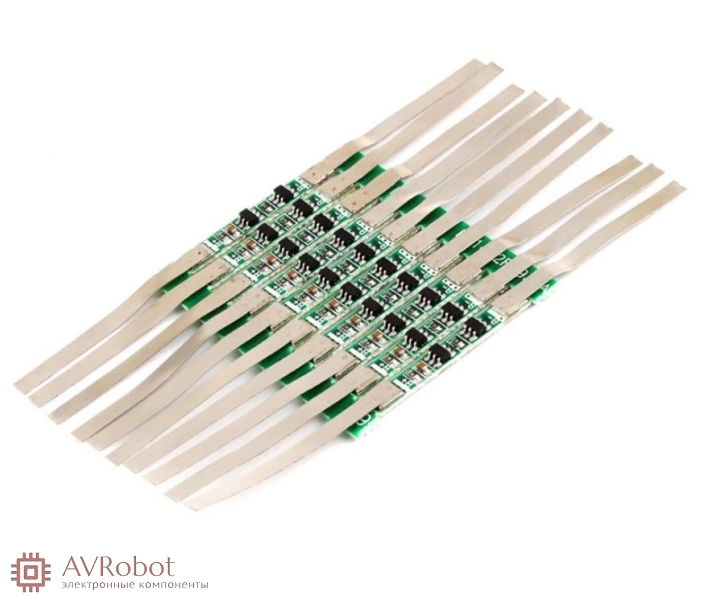

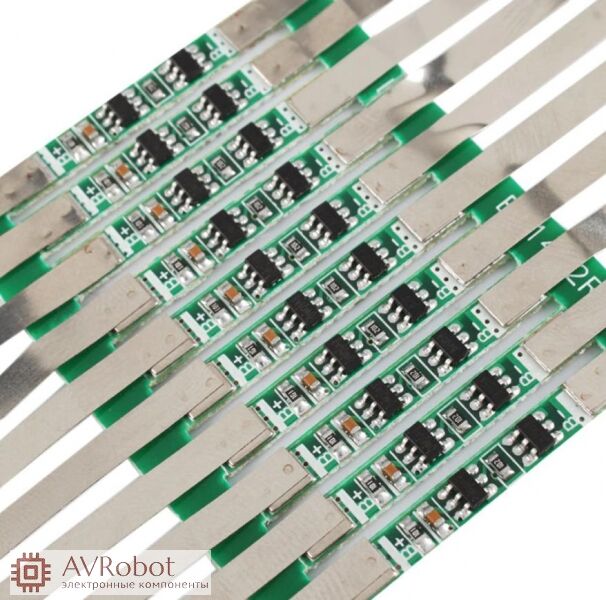

Возможны незначительные вариации конструктивного исполнения, в зависимости от партии, не влияющие на технические и эксплуатационные характеристики, см. рисунки ниже.

Изображения
  • Плата управления и защиты Li-Ion аккумуляторов 1S 3.7В типа 18650 3А с приваренными контактами
  • Плата управления и защиты Li-Ion аккумуляторов 1S 3.7В типа 18650 3А с приваренными контактами
