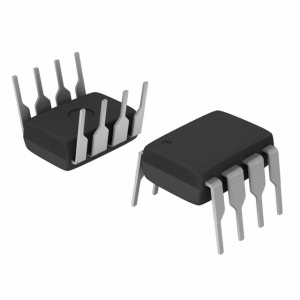

TDA2822M D2822, Низковольтный, 2-х канальный усилитель НЧ, 12В, 110…300мВт, 1.8В…15В, 22…22000Гц, 4...32 Ом (DIP-8)

TDA2822M D2822, Низковольтный, 2-х канальный усилитель НЧ, 12В, 110…300мВт, 1.8В…15В, 22…22000Гц, 4...32 Ом (DIP-8)
10,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Код товара: 836
  • Вес товара,(кг):0.001
  • : УНЧ 2х1Вт
  • : 1,8...12В
  • Корпус: dip8
Описание товара

TDA2822M - микросхема маломощного двухканального усилителя низкой частоты производства фирмы ST-microelectronics. Может использоваться в стереорежиме и в моно варианте в мостовом включении. Питание микросхемы TDA2822M однополярное.


Микросхема TDA2822M чаще всего используется в качестве усилителя для наушников либо для небольших компьютерных колонок.



Технические характеристики TDA2822M:

Параметр Мин. Тип. Макс.
Напряжение питания 1,8V   12V
Ток покоя   9mA
Выходное напряжение шумов   0,5mV 2mV
Коэффициент усиления
(стерео)
Коэффициент усиления (мост)

40dB
40dB

Разность усиления каналов -1dB 0dB +1dB
Выходная мощность
(Un=9V, Rн=8om, Стерео)
  2х1,0W
Выходная мощность
(Un=6V, Rн=4om, Стерео)
2х0,4W 2х0,65W
Выходная мощность
(Un=6V, Rн=4om, Мост)
0,9W 1,35W
Kни (Rн=8om, Стерео, P=0,2W)
Kни (Rн=8om, Мост, P=0,5W)

0,5%
0,5%

Входное сопротивление

100Kom



















Примеры использования:

Усилитель на микросхеме TDA2822M

Изображения
  • TDA2822M D2822, Низковольтный, 2-х канальный усилитель НЧ, 12В, 110…300мВт, 1.8В…15В, 22…22000Гц, 4...32 Ом (DIP-8)
Файл Размер файла
Datasheet (Англ.)
141.68 KB Загрузки
