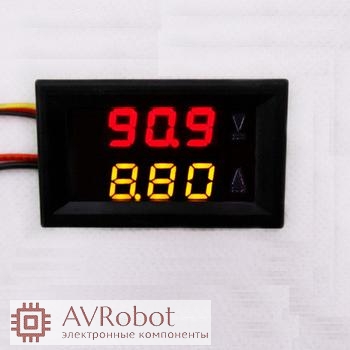

- Простой в использовании
- Один источник питания и для вольтметра, и для амперметра
- Компактный размер позволяет встраивать в небольшие устройства/корпуса

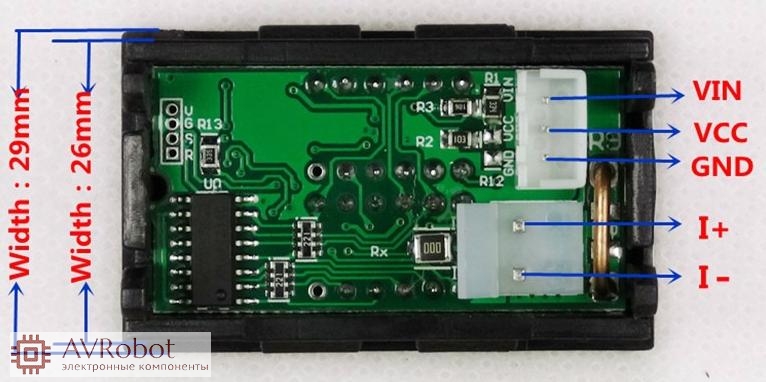

- Размер отверстия в корпусе для установки 45мм * 26мм
- Цвет отображения на дисплее: красный у вольтметра, желтый у амперметра
- Частота обновления: около 500 раз/мс
- Точность: ± 1%
- Диапазон вольтметра: постоянное напряжение 0-100В (разрешение 0,1 В) 3 разряда
- Диапазон амперметра: на постоянном напряжение 0-9.99 A (разрешение 0,01А) 3 разряда
- При измерении > 6 А, желательно выходные контакты напаивать на сам вольтметр, дабы избежать плохого контакта в разъеме
- Встроенный шунт

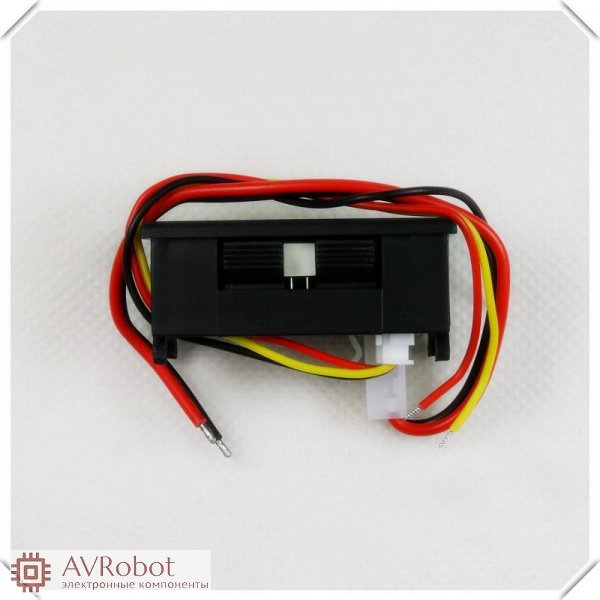

Инструкция по подключению:
Красный тонкий провод (vcc): Напряжение питания прибора + 3.5-30 В (Примечание: если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора [черный провод "-", красный и желтый провода соедененные вместе "+"])
Черный тонкий провод (земля): Напряжение питания "-", "-" измеряемого сигнал 3.5-30 В
Желтый тонкий провод (vin): Измеряемый сигнал "+" (0-100 В)
Красный толстый провод (i +): Вход тока "+" (в серии питания положительные)
Черный толстый провод (i -): C. Вход тока "-" (Провод отрицательного питания)

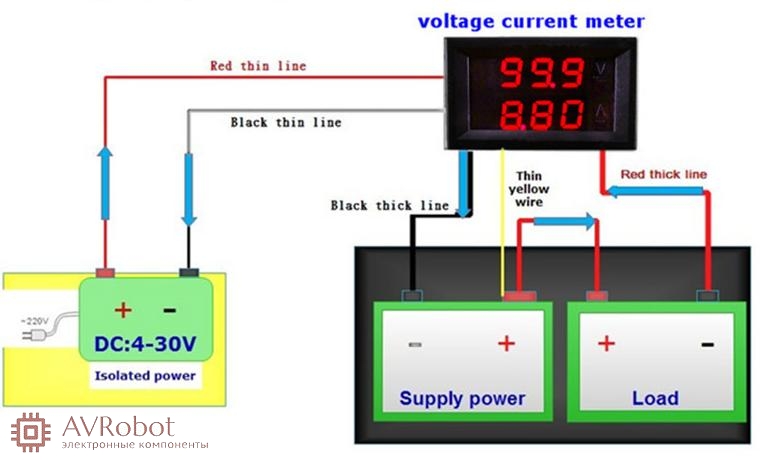

Подключение с изолированным источником питания (рис.3)

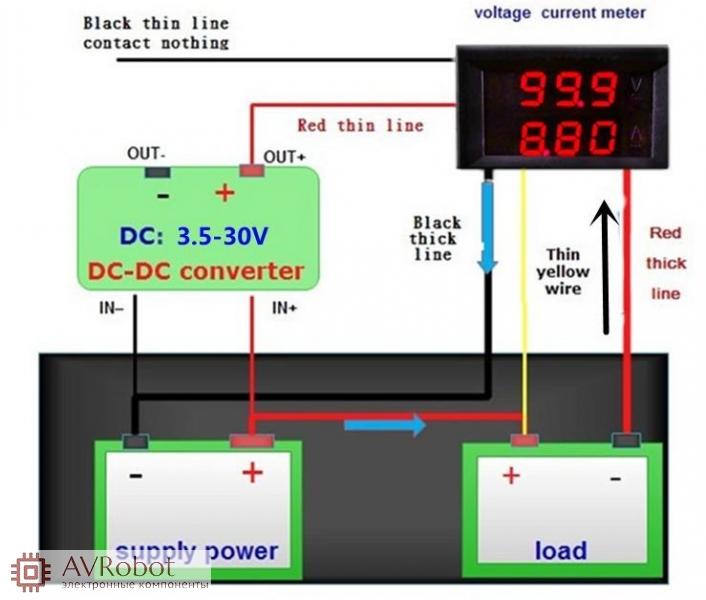

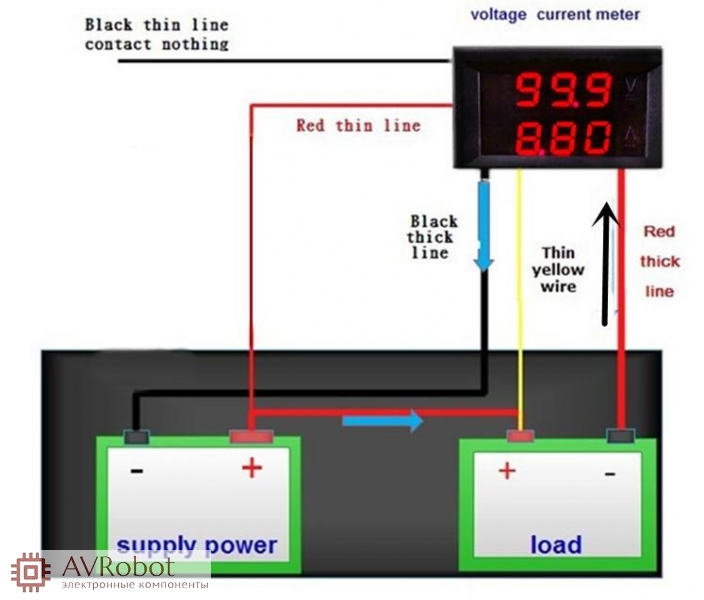

Подключение с измерением напряжения в системы электроснабжения (рис 4.)
Инструкция по калибровке:
Вследствии влияния температуры и изменения параметров электрокомпонентов от времени, возможно появление ненулевых показаний прибора при измерении, что является нормальным явлением. Это не является ошибкой или неисправностью.

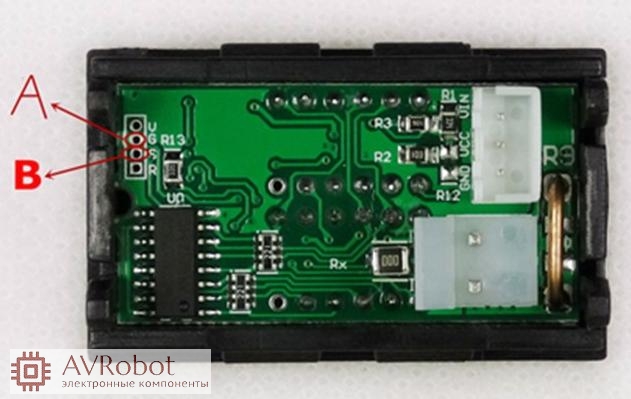

Решение: Когда прибор отключен от питания, пожалуйста, замкните контакты А и B. Затем сделайте измерение электроэнергии, прибор автоматически откалибруется к нулю. После окончания автоматической калибровки, пожалуйста, отсоедините A и B. После этого используйте прибор в обычном режиме.
