Тензодатчик для весов, на 5 кг. для Arduino

Тензодатчик для весов, на 5 кг. для Arduino
219,0 руб.
Есть в наличии 25 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 6292
  • Вес товара,(кг):0.020
Описание товара

Тензодатчик для весов, на 5 кг. для Arduino

     Тензодатчик 5кг — тензорезистивный датчик, предназначенный для создания на его основе весов, датчиков давления или концевых датчиков.

В основе своей конструкции имеет тонкоплёночные резисторы, которые изменяют своё сопротивление при деформации. Данные резисторы имеют в основе полумост, который необходимо либо дополнить резисторами до полного моста, либо подключать вместе с другим датчиком или датчиками, после чего данную связку можно подключить непосредственно к АЦП, который фиксирует изменения значений резисторов.

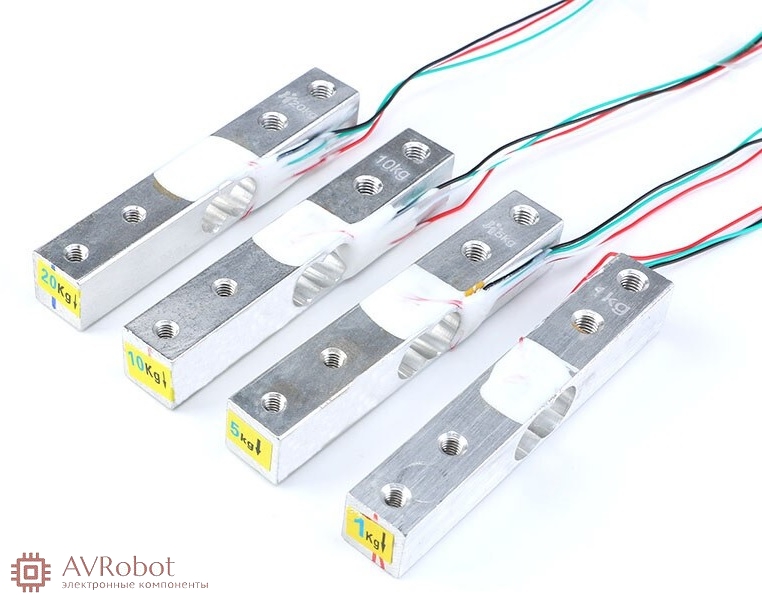

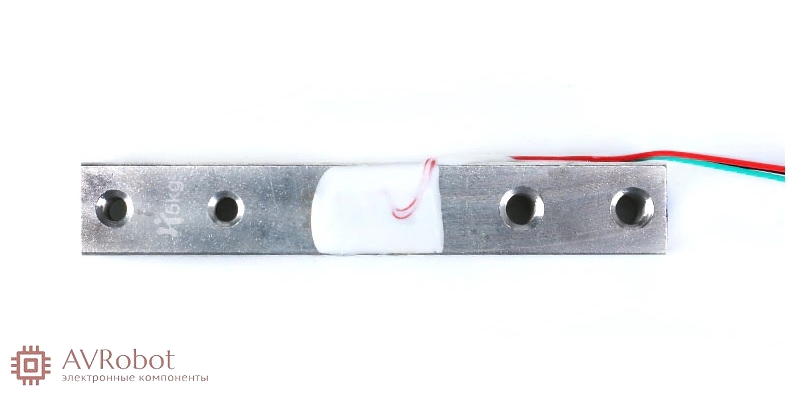

Датчик выполнен из алюминия, имеет форму квадрата, в центре которого находится выступающая часть с тензорезистором.

При установке датчика в рабочее положение необходимо жёстко закрепить боковые стенки, а центральную часть разместить так, чтобы она могла свободно прогибаться для фиксации изменения веса.



Технические параметры:

 Рабочее напряжение: 5-10 В постоянного тока

 Выход Чувствительность: 1,0 ± 0.1 мВ/V

 Zero ток на выходе: ± 0.1 мВ/V

 Нелинейная: 0.05% f. S

 ЛАГ: 0.05% Ф. С.

 Повторяемость: 0.05% Ф. С.

 Ползучий: 0.05% Ф. С/3 мин

 Выходное сопротивление: 1000 ± 5% Ом

 Дрейф нулевой температуры: 0.05% °F/10 °C

 Дрейф чувствительности температуры: 0.05% F/10 °C

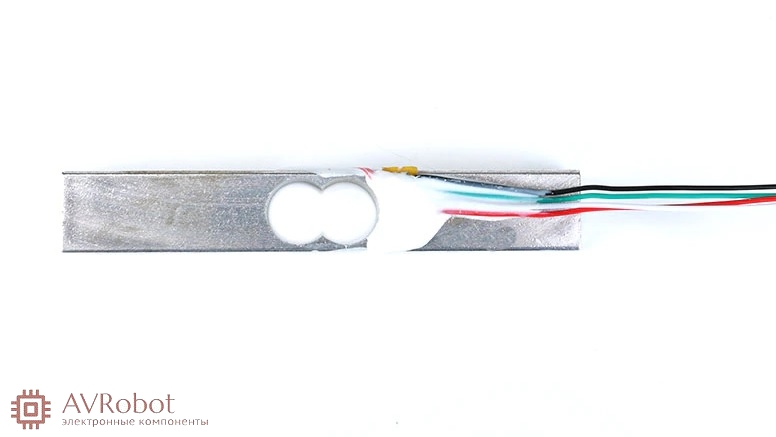

Красный: шнур питания

 Черный: наземный

 Белый: сигнал +

 Зеленый: сигнал-
