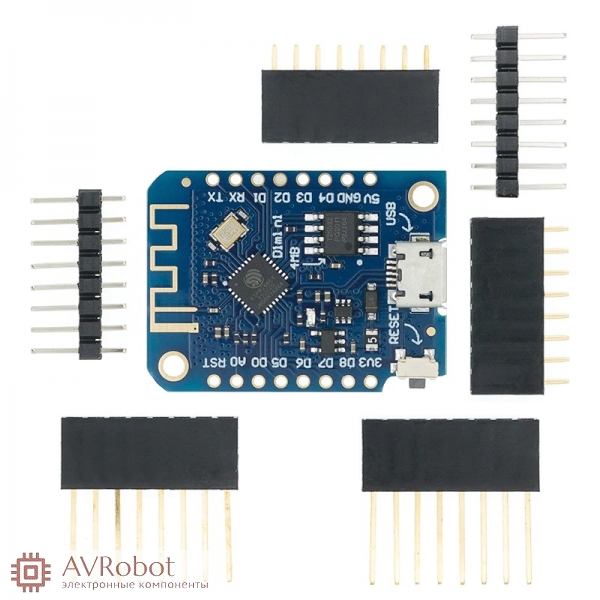

WeMos D1 mini V3, контроллер WiFi на чипе ESP8266EX

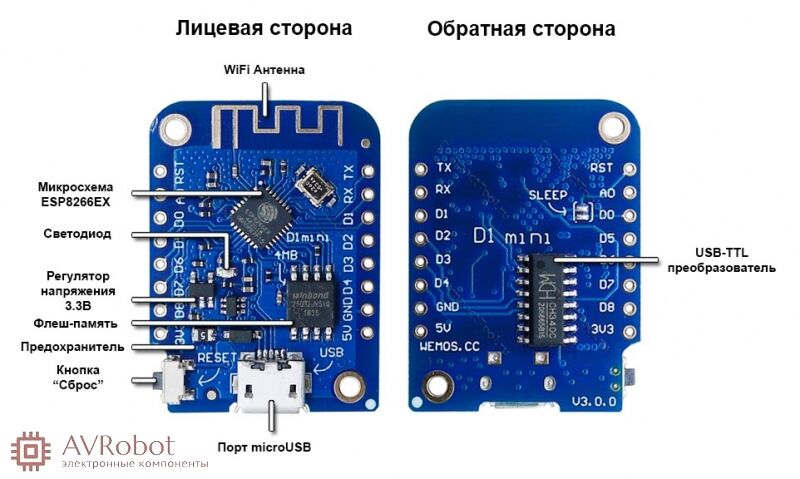

11 цифровых входов / выходоWeMos D1 mini V3 - это обновленная версия всем хорошо известной и уже зарекомендованной отладочной платы WeMos D1 mini, на чипе ESP8266. Плата претерпела некоторые изменения, например, таких как распайка микроконтроллера напрямую на плату. Благодаря этому плата занчительно потеряла в весе (с 10гдо 3 На плате по прежнему доступно 11 цифровых и 1 аналоговый вход/выход.
Харктеристики:
Микроконтроллер: ESP-8266EX
Рабочее напряжение: 3.3В
Цифровые выходы: 11
Аналоговые выходы 1(Max : 3.2В)
Рабочая частота: 80МГц/160МГц
Flash: 4M bytes
Размер: 34х25 мм
Вес: 10г

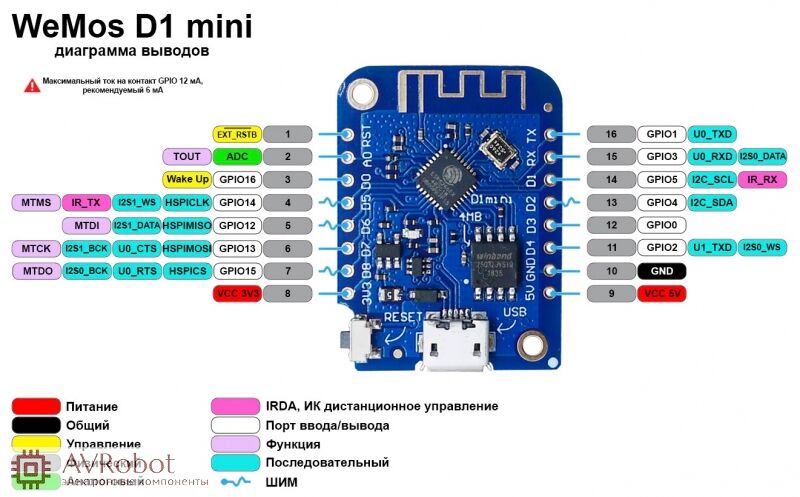

Назначение контактов WeMos D1 mini V3
Pin Function ESP-8266 Pin
TX TXD TXD
RX RXD RXD
A0 Analog input, max 3.3V input A0
D0 IO GPIO16
D1 IO, SCL GPIO5
D2 IO, SDA GPIO4
D3 IO, 10k Pull-up GPIO0
D4 IO, 10k Pull-up, BUILTIN_LED GPIO2
D5 IO, SCK GPIO14
D6 IO, MISO GPIO12
D7 IO, MOSI GPIO13
D8 IO, 10k Pull-down, SS GPIO15
G Ground GND
5V 5V -
3V3 3.3V 3.3V
RST Reset RSTв
1 аналоговый вход (3.3В max)
