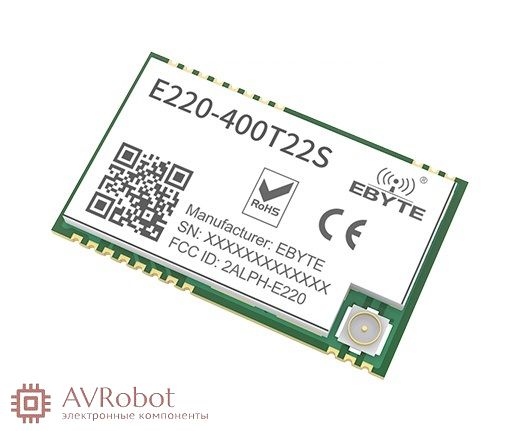

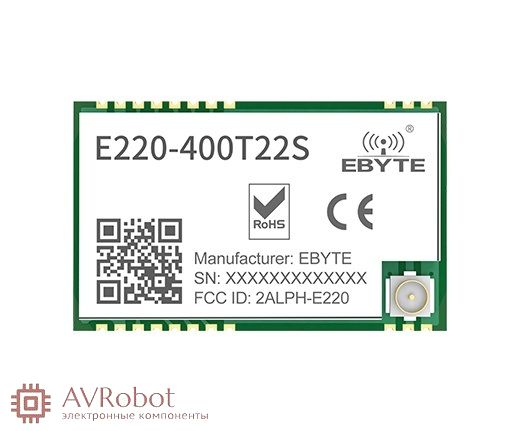

Беспроводной модуль LLCC68 LoRa E220-400T22S
EBYTE E220-400T22S — компактный беспроводной трансивер для передачи данных через UART. Модуль построен на чипсете Semtech LLCC68 (в части версий встречается SX1262) и работает по технологии LoRa. Он подходит для задач, где важны дальняя связь, помехоустойчивость и низкое энергопотребление. Заводская настройка — 433,125 МГц, но рабочий диапазон перекрывает 410,125–493,125 МГц. Максимальная выходная мощность составляет 22 дБм, а заявленная дальность — до 5 км в идеальных условиях.
Ключевые преимущества
LoRa-модуляция помогает сохранять связь при слабом сигнале и в шумной радиообстановке. Чувствительность приёмника достигает −129 дБм, что важно для удалённых датчиков и телеметрии. Скорость по воздуху регулируется от 2,4 до 62,5 кбит/с, позволяя выбрать баланс между дальностью и скоростью. Поддерживается 16-битный ключ шифрования, который хранится в модуле и не читается извне. Есть адресная передача, широковещательная рассылка и режим мониторинга. Функция WOR обеспечивает периодическое пробуждение для экономии батареи. RSSI помогает оценивать качество канала и диагностировать сеть. Все параметры сохраняются после отключения питания, а сторожевой таймер повышает надёжность работы.
Для каких задач подходит

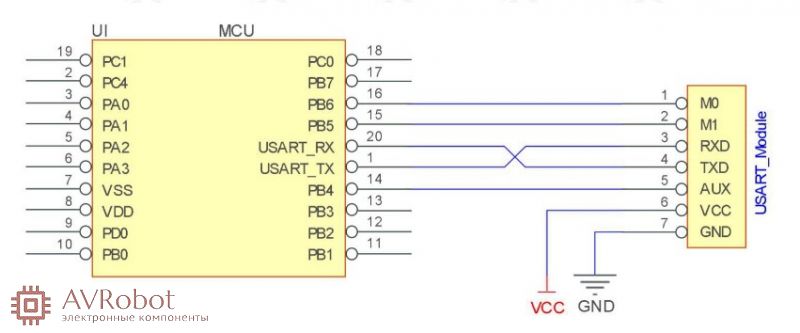

Модуль можно использовать в умном доме, промышленном IoT и беспроводных датчиках. Он подходит для телеметрии, сигнализации и удалённого управления. Также его применяют для автоматизированного сбора показаний счётчиков и передачи данных от GPS/RTK-модулей. Для старта достаточно подключить питание, UART и линии выбора режима M0/M1. Настройка выполняется AT-командами или через ПК-утилиту с USB-UART переходником. Модуль выполнен в SMD-исполнении и может оснащаться разъёмом IPEX или площадками под пайку антенны. Рабочий температурный диапазон — от −40 до +85 °C. Производитель не рекомендует использовать модуль в военных целях и системах, связанных с безопасностью жизни.
Технические характеристики:

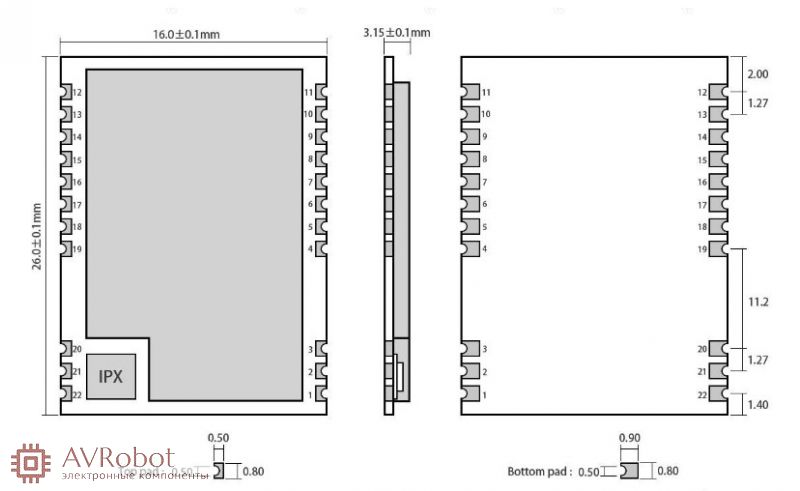

• Размер: 16 × 26 мм, SMD, шаг контактов 1,27 мм
• Питание: 2,3–5,5 В; для гарантированной выходной мощности рекомендуется около 5 В
• Интерфейс: UART TTL; логические уровни 3,3 В, при подключении к 5 В цепям требуется согласование
• Рабочая частота: 410,125–493,125 МГц, по умолчанию 433,125 МГц
• Выходная мощность: до 22 дБм, программная регулировка
• Дальность связи: до 5 км в идеальных условиях
• Скорость по воздуху: 2,4–62,5 кбит/с
• Чувствительность приёмника: до −129 дБм
• Размер пакета: до 240 байт, буфер 256 байт
• Антенна: IPEX или площадки под пайку
• Потребление: около 110 мА при передаче, около 11 мА при приёме, около 2 мкА в режиме сна
• Рабочая температура: −40…+85 °C
• Режимы: передача, WOR-отправка, WOR-приём, сон/конфигурация
