Arduino Mega 2560 R3 (atmega16u2)

Arduino Mega 2560 R3 (atmega16u2)
Товар был добавлен в наш каталог Понедельник, 07 Октября 2013
822,0 руб.
Есть в наличии 3 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 1003
  • Вес товара,(кг):0.045
Описание товара

  Arduino Mega 2560 базируется на чипе ATmega2560 (Datasheet). Он имеет 54 цифровых котактов ввода/вывода (15 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов, 4 UARTs (аппаратно последовательные порты),  16 МГц кварцевый генератор, подключение по USB, разъем питания, ICSP заголовок и кнопка сброса. Он содержит все необходимое для поддержки микроконтроллера, просто подключите его к компьютеру  с помощью кабеля USB или к блоку питания чтобы начать работать.  Arduino Mega 2560 совместима с большинством шилдов предназначенных для Arduino Duemilanove или Diecimila.

  Mega 2560 является обновлением Arduino Mega которую он заменил.

  Mega 2560 отличается от всех предыдущих плат тем, что он не использует FTDI USB-последовательный драйвер чипа. Вместо этого, он имеет Atmega16U2 запрограммированный как USB-последовательный преобразователь.

  Ревизия 3 имеет следующие новые возможности:

  Распиновка: добавлены SDA и SCL контакты, которые находятся рядом с AREF контактом и
два других новых контактов расположенных в непосредственной близости от RESET, IOREF которые
позволяют шилдам(дополнительные модули, устанавливаются сверху по принципу бутерброда)
питаться от осовной платы. В будущем, шилды будут совместимы с обоими типами плат, как с теми
которые работает с 5В так  и с Arduino Due который работает с 3,3В.

Схема, дизайн и карта контактов:



EAGLE files: arduino-mega2560_R3-reference-design.zip



Schematic: arduino-mega2560_R3-schematic.pdf



Pin Mapping: PinMap2560 page


Технические характеристики Arduino Mega 2560:



1. Микроконтроллер: ATmega2560

  2. Рабочее напряжение: 5 В.

  3. Входное напряжение (рекомендуемое): 7-12 В.

  4. Входное напряжение (пределы): 6-20 В.

  5. Цифровые порты ввода/вывода: 54 портов (из них 15 с ШИМ).

  6. Аналоговые порты ввода: 16 портов.

  7. Ток для портов: 40 мА.

  8. Ток для 3.3В источника: 50 мА.

  9. ППЗУ : 256 KB (из них 8 Кб используются загрузчиком).

  10. ОЗУ (SRAM): 8 Кб.

  11. ПЗУ (EEPROM): 4 Кб.

  12. Тактовая частота: 16 МГц.

  13. Поддержка USB интерфейса и питания (без внешнего источника питания).

  14. Поддержка ISP загрузки.

  15. Поддержка последовательного (Serial UART TTL) соединение через контакты RX TX.

  16. Поддержка контакта AREF.

  17. Автоматический выбор источника питания (USB или внешний адаптер).

  18. Защита USB-порта компьютера от перенапряжения и коротких замыканий (более

 500мА – разрыв и дальнейшее восстановление при нормализации).



 USB - шнур в комплекте не идет



 Размер: 75x54x15 мм


Кабель питания (не USB) может быть подключен с помощью разъема 2.1 мм (центральный контакт).

Выводы питания:

- VIN. Входное напряжениеArduino, когда он использует внешний источник питания ( в отличиии от 5В от соединения по USB или другого регулируемого источника питания). Вы можете подавать напряжения питания через этот контакт.

- 5V. Этот контакт выводит 5В от стабилизатора на плате.

- 3.3V. Этот контакт выводит 3.3В от стабилизатора на плате. Максимальный потребляемый ток не должен превышать 50 мА.

- GND. "Земля".

- IOREF. Этот вывод на Arduino обеспечивает опорное напряжение, с которым работает микроконтроллер. Правильно настроенный шилд может прочитать напряжение IOREF и выбрать соответствующий источник питания.


Память:

Atmega2560 имеет 256 Кб флэш памяти для хранения кода программы (8 Кб используются для хранения загрузчика), 8 Кб SRAM и 4 Кб EEPROM (которые могут быть прочитаны и записаны с помощью библиотеки EEPROM)


Изображения

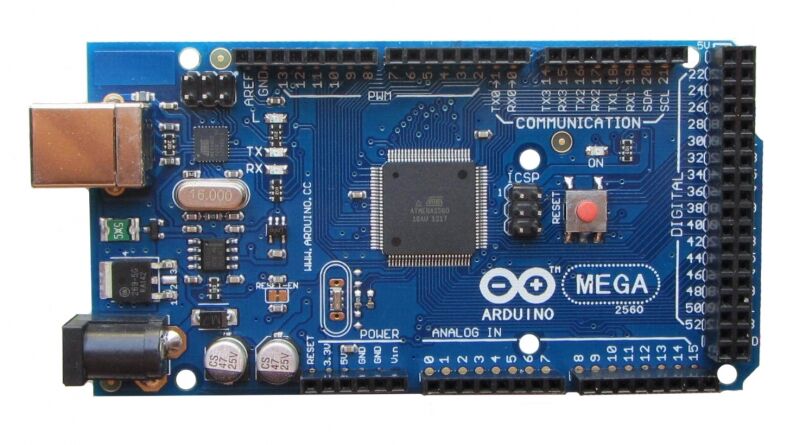

  • Arduino Mega 2560 R3 (atmega16u2)
