Миниатюрный стерео усилитель PAM8403 2х 3W 5В класс D с MicroUSB

Миниатюрный стерео усилитель PAM8403 2х 3W 5В класс D с MicroUSB
69,0 руб.
Есть в наличии 24 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 1288
  • Вес товара,(кг):0.003
  • : Мощность: 2 х 3 Вт
  • Каналов: 2
  • Вес, грамм: < 3
  • Толщина, (мм): 4
  • Ширина, (мм): 21
  • Рабочее напряжение, В: 2,5 - 5,5
  • Длина, (мм): 21
  • Высота, (мм): 4
  • Выходная мощность максимальная,Вт: 2 * 3 Вт
  • Производитель: Китай
Описание товара

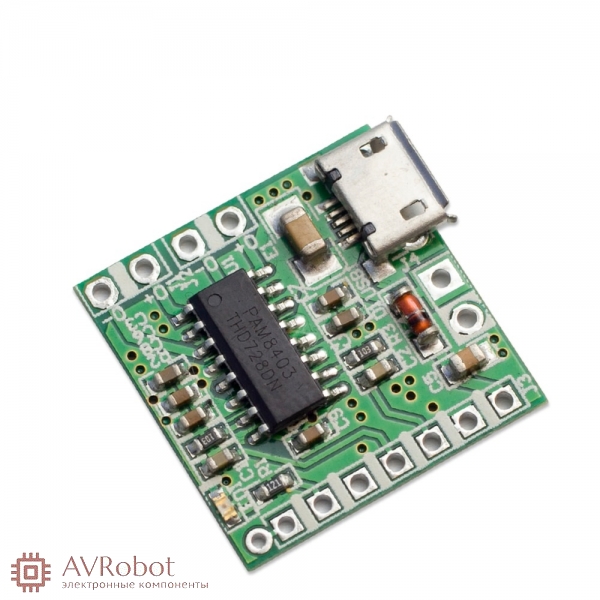

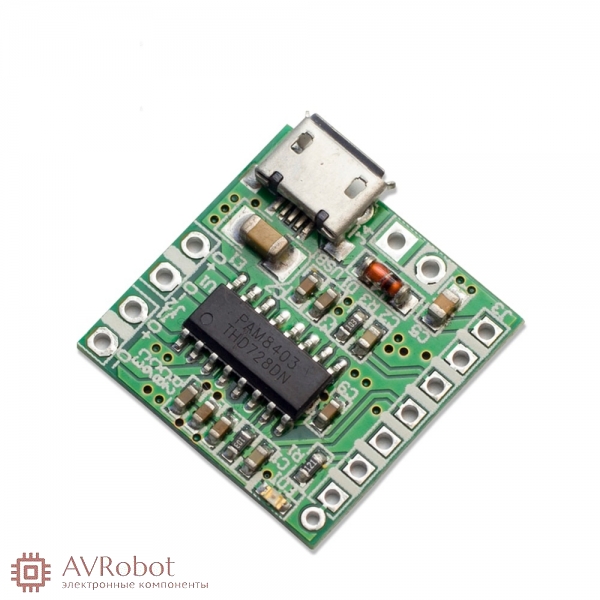

- Печатная плата собранного стереоусилителя класса D мощностью 3+3 Вт с питанием 2,5-5В, которая используется в большинстве решений миниатюрных усилителей мощности с низковольтным питанием - портативные колонки, MP3-плееры, MP4-плееры и т.д.

Отличное и недорогое решение для конструирования портативных, легких и достаточно мощных аудиоустройств - компактное, легкое (менее 3 грамм), имеющее высокий КПД и не требующее радиаторов охлаждения.

- Напряжение питания: DC 2,5 ~ 5,5 В  (5В USB, аккумуляторы 3,7 В или иные источники постоянного напряжения от 2,5 до 5,5 В, например зарядные устройства большинства смартфонов и сотовых телефонов)
- Максимальныя выходная мощность: 3 Вт + 3 Вт (на 4 Ом), нагрузка - 4 или 8 Ом.
- Частота преобразования усилителя (Класс D): 350 КГц (это позволяет не использовать индуктивности в схеме - их заменяет индуктивность динамиков, сведя к минимуму габариты и вес стереоусилителя)
- КПД: более 90% (не требует радиаторов охлаждения)
- Выход CMOS BTL
- Вход: стерео линейный (0-0,5В)
- Размеры: 21 мм х 21 мм х 4 мм
- Вес: 2.5 г

Позволяет использовать как усилитель мощности 2х1 Вт (8Ом) с питанием от USB, укладываясь в макисмальный ток 0,5 А, обеспечиваемый интерфейсом USB.

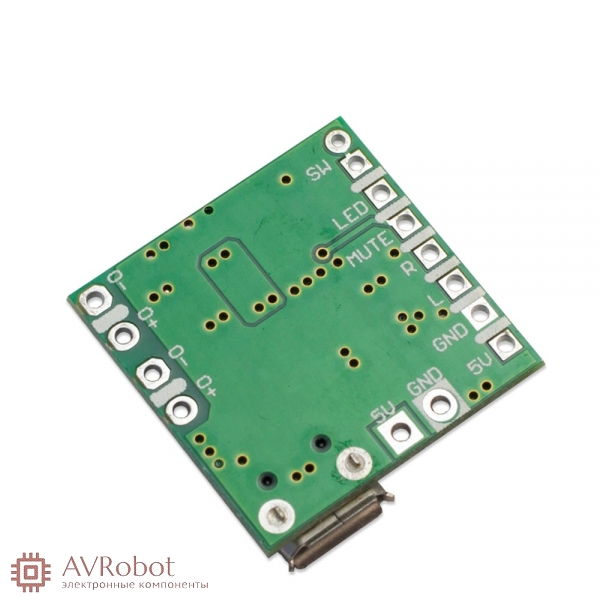

Последняя картинка - приведена для пояснения функционала, разводка на печатной плате от модели усилителя без MicroUSB.

Изображения
  • Миниатюрный стерео усилитель PAM8403 2х 3W 5В класс D с MicroUSB
  • Миниатюрный стерео усилитель PAM8403 2х 3W 5В класс D с MicroUSB
  • Миниатюрный стерео усилитель PAM8403 2х 3W 5В класс D с MicroUSB
