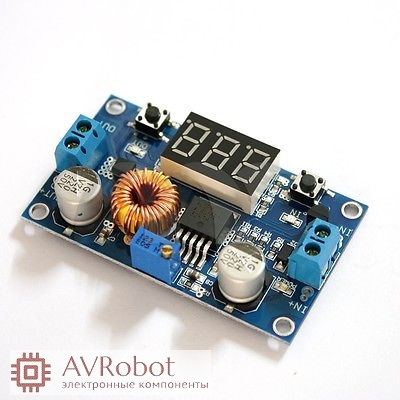

DC-DC регулируемый преобразователь с индикатором выходного и входного напряжения, вход 4-38В, выход 1,25 - 35В, ток 5А

DC-DC регулируемый преобразователь с индикатором выходного и входного напряжения, вход 4-38В, выход 1,25 - 35В, ток 5А
350,0 руб.
Есть в наличии 9 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 1481
  • Вес товара,(кг):0.037
  • Вес, грамм: 35
  • Рабочее напряжение, В: 4,5 - 38
  • Размер: 66 x 39 x 18 (мм)
  • Выходное напряжение, В: 1,25 - 36
  • Номинальный выходной ток, А: 0 - 5,0
  • Производитель: Китай
Описание товара

Предлагаемый модуль в собранном виде позволяет реализовать принцип: купил – подключил. Высокоэффективный импульсный источник питания, обладающий малыми габаритами.
Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение. Входное и выходное напряжение можно контролировать на 3-х разрядном индикаторе.
Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток. На чипе xl4015e1.

Диапазон входного напряжения: 4-38В (38В это напряжение максимальный предел)

Диапазон выходного напряжения: 1.25V-35В (понижающий режим, вход должен быть больше, чем на выходе на 1,5 и более вольт)

Выходной ток: 4.5A непрерывный, 5А - непродолжительное время.

Выходная мощность: 75 Вт (требуется дополнительное охлаждение), 50 Вт - с компактным радиатором охлаждения на чип или при кратковременном использовании.

Защита от перегрева и от короткого замыкания. Защиты от переполюсовки входного напряжения - нет.

Эффективность преобразования: до 96%

IN +: вход Положительный; IN-: вход отрицательный;

OUT +: выход Положительный; OUT-: выход отрицательный

Индикатор входного / выходного напряжения - 3 разряда (необходимо входное напряжение не менее 4,5 В, максимальное измеряемое напряжение - 40 В).

Погрешность индикации - 0,05 В.

Частота преобразования - 180 кГц.

Возможность калибровки вольтметра.

( 1 ) шаги калибровки выходного напряжения
 Шаг 1 , нажмите правую кнопку, чтобы вольтметр показывал величину выходного напряжения; нажмите правую кнопку в течение более 2 секунд, отпустите, вольтметр и индикатор мигают синхронно, значит вы вошли в режим калибровки выходного напряжения.
 Шаг 2 , нажмите правую кнопку для увеличения, левую кнопку для уменьшения значения напряжения; В связи с тем что единица увеличения или уменьшения меньше чем 0,1 В, для изменения значения на в 0,1 В необходимо нажать 1-5 раз, в зависимости от тока и напряжения на дисплее, - чем выше напряжение, тем меньше число нажатий требуется для изменения на 0,1 В.
 Шаг 3 , нажмите правую кнопку в течение более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры, установленные Вами, автоматически сохранятся.
( 2 ) шаги калибровки входного напряжения
 Шаг 1, нажмите правую кнопку, чтобы вольтметр показываел значение входного напряжения; нажмите правую кнопку в течение более 2 секунд, отпустите, вольтметра и индикатор мигают синхронно, значит вы вошли в режим калибровки входного напряжения .
 Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.
