Звуковой музыкальный модуль WTV020-SD-20SS с micro-SD картой

Звуковой музыкальный модуль WTV020-SD-20SS с micro-SD  картой
170,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Товар будет в наличии Воскресенье, 30 Апреля 2017
  • Код товара: 2103
  • Вес товара,(кг):0.004
Описание товара



   Модули и микросхемы серии WTV020-SD предназначены для приложений, где требуется простое и дешевое решение по воспроизведению-хранению звуковых и музыкальных сообщений большой длительности с высоким качеством звучания. Для хранения аудио сообщений используется стандартная SD или micro-SD flash карта. Смена аудио информации осуществляется простой заменой или перезаписью flash карты. Запись может производиться на любом бытовом card reader.

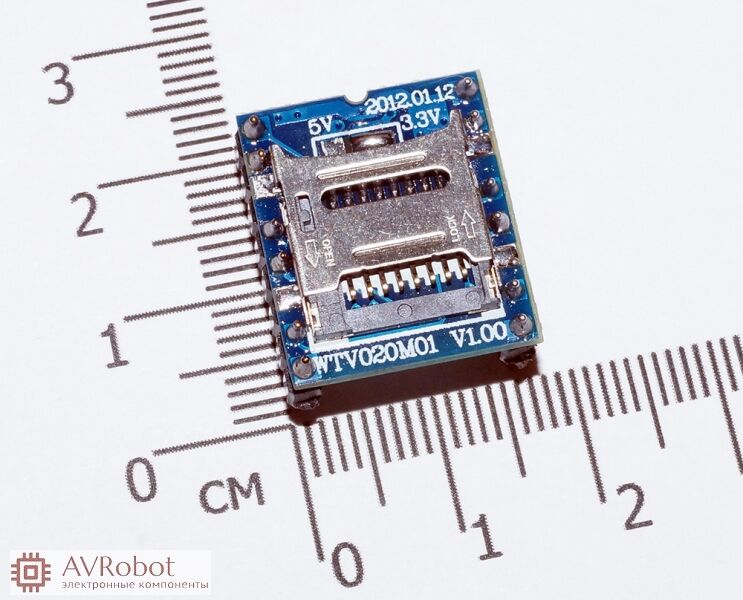

    Предусмотрено питание внутренних цепей модуля от встроенного стабилизатора на 3,3В, что очень удобно, поскольку на сам модуль тогда можно подавать 5 В (для этого надо только замкнуть площадку 5V со средней площадкой на плате модуля, предварительно, разомкнув перемычку из припоя с площадкой 3,3 V – это все хорошо видно на фотографии модуля).





Примеры приминения:

Часы-будильник по мотивам "необычных часов"



 Основные преимущества модулей и микросхем WTV020-SD:

  • - полностью готовое к использованию однокристальное решение,
  • - низкая стоимость,
  • - минимальные размеры (модуль WTV020-SD(micro): всего 21 х 18 мм),
  • - позволяет хранить и воспроизводить большой объем аудио информации: до 512 файлов общей длительностью до 46 часов,
  • - встроенный высокоскоростной аудио процессор, обеспечивает качественное и чистое звучание,

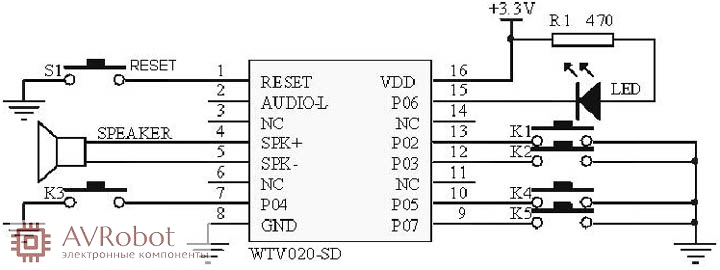

  • - простая схема включения: всего одна микросхема,
  • - быстрая и удобная смена звуковых сообщений: простой заменой flash карты или перезаписью ее на любом картридере,
  • - поставляется на плате со штыревыми выводами (2 версии), либо в виде отдельной микросхемы,
  • - поддерживаемые частоты дискретизации от 6кГц до 36кГц,
  • - поддерживается формат файлов WAV и AD4 (аналог mp3),
  • - ШИМ (PWM) выход для прямого подключения динамика с выходной мощностью 0.25/0.5Вт,
  • - ЦАП (DAC) выход для подключения внешнего усилителя,
  • - 5 режимов управления, как с помощью кнопок или отдельных сигналов, так и по командам внешнего микроконтроллера,
  • - поддержка карт памяти до 1Гбайт
  • - последовательное управление UART232

Карта microSD в комплект не входит.



Изображения

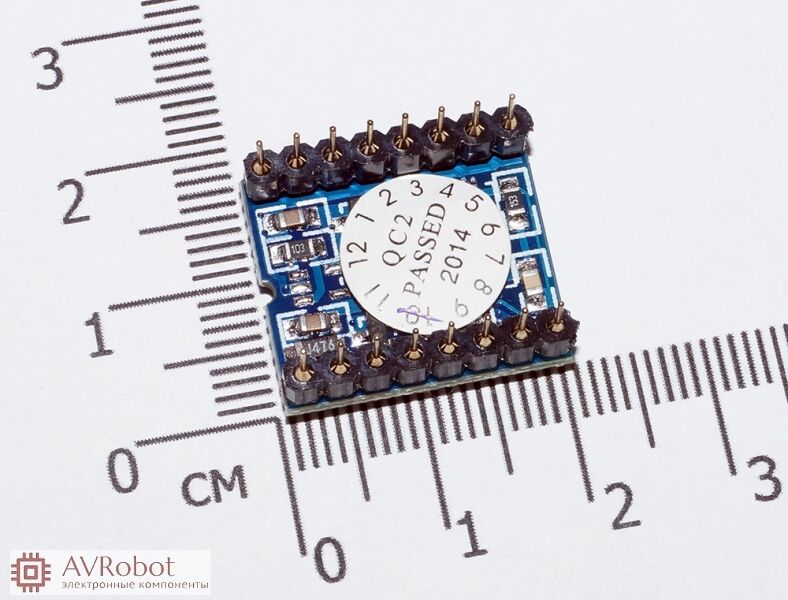

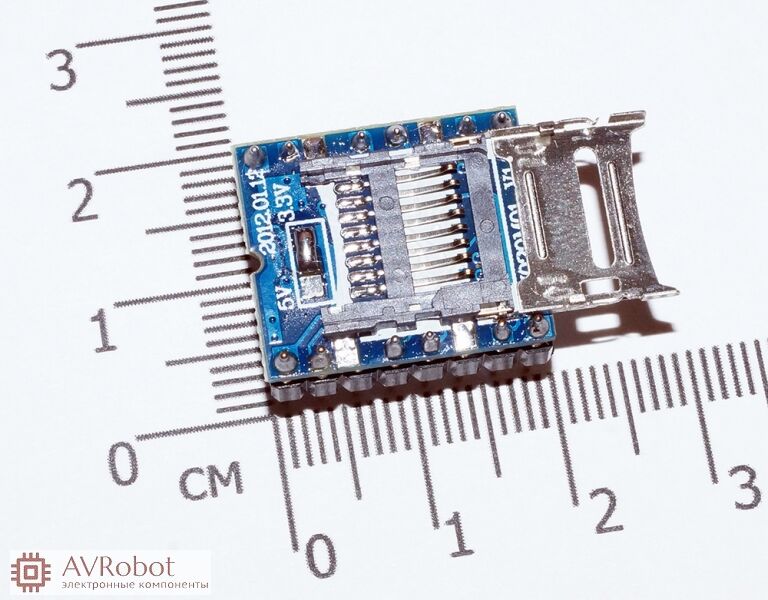

  • Звуковой музыкальный модуль WTV020-SD-20SS с micro-SD  картой
  • Звуковой музыкальный модуль WTV020-SD-20SS с micro-SD  картой
  • Звуковой музыкальный модуль WTV020-SD-20SS с micro-SD  картой
Файл Размер файла
Datasheet
468.36 KB Загрузки
Описание
985.5 KB Загрузки
