Драйвер шагового мотора на микросхеме L298N

Характеристики:

- драйвер L298N;

- возможность управлять одновременно двумя двигателя постоянного тока;

- рабочее напряжение от 5 до 35 Вольт DC;

- рабочий выходной ток на канал двигателя 2А, суммарно до 4А

- восемь диодов защиты от тока в направлении - двигатель контроллер;

- на плате 5В регулятор , 78M05 в состоянии обеспечить ток до 500 мА

- максимальная потребляемая мощность - 20 Вт. (при температуре T = 75 ℃);

- диапазон температуры -25 ℃ ~ +130 ℃;

- возможность замыкания ШИМ на 5 вольт (дает экономию двух портов на контроллере).

Размер: 42х42х25 мм.

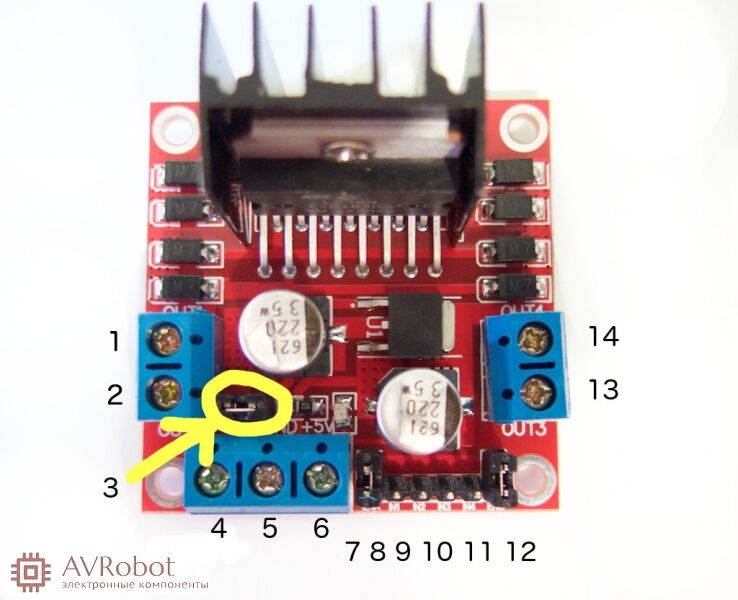

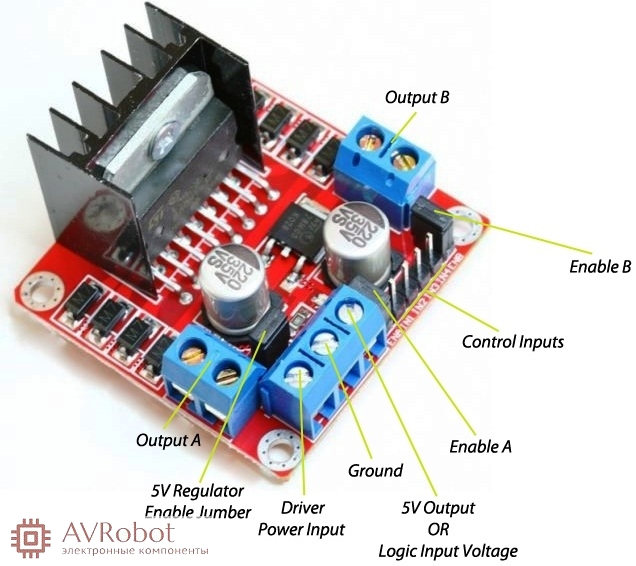

Описание в соответствии как на изображении:
1.Мотор постоянного тока 1 "+" или шаговый двигатель A+
2.Мотор постоянного тока 1 "-" или шаговый мотор A-
3.12В перемычка - удалить перемычку при использовании напряжения питания больше, чем 12В DC. This enables power to the onboard 5V regulator
4.Подключите подачу напряжения на двигатель здесь, максимум 35В DC. Удалить 12В перемычку, если > 12 В постоянного тока
5.Земля GND
6.5В на выходе если установлена перемычка 12В, подходит для питания Arduino
7.Если двигатель 1 постоянного тока, тогда перемычка включена . Удалите перемычку, когда используйте шаговый двигатель. Подключите к выходу ШИМ для управления скоростью двигателем постоянного тока.
8.Вход1 IN1
9.Вход2 IN2
10.Вход3 IN3
11.Вход4 IN4
12.Если двигатель 2 постоянного тока, тогда перемычка включена . Удалите перемычку, когда используйте шаговый двигатель. Подключите к выходу ШИМ для управления скоростью двигателем постоянного тока.
13.Мотор постоянного тока 2 "+" или шаговый двигатель B+
14.Мотор постоянного тока 2 "-" или шаговый двигатель B-
