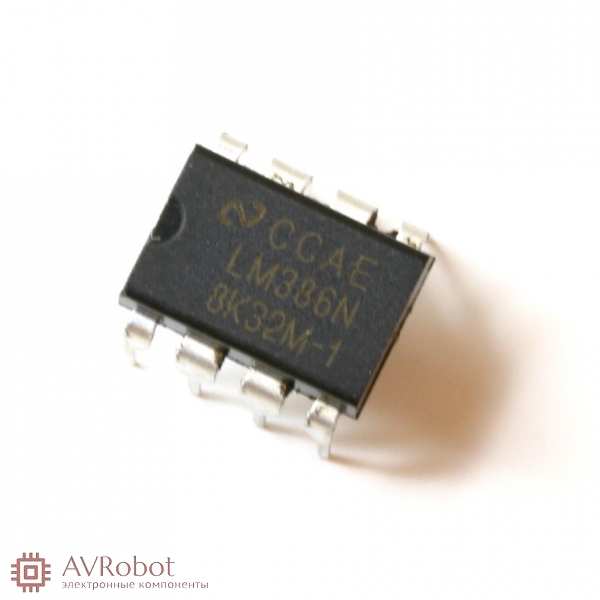

LM386N, Низковольтный аудиоусилитель для портативной аппаратуры, 4В…12В, 4мА, 250…700мВт [DIP-8] (маркировка LM386 M-82)

LM386N, Низковольтный аудиоусилитель для портативной аппаратуры, 4В…12В, 4мА, 250…700мВт [DIP-8] (маркировка LM386 M-82)
5,0 руб.
Есть в наличии 226 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 2762
  • Вес товара,(кг):0.001
  • Модель: LM386M-82
  • Рабочее напряжение, В: 4-12
  • Производитель: Китай
Описание товара

Микросхема LM386 представляет собой усилитель низкой частоты (УНЧ) мощностью от 0,3 до 1 Ватта (в зависимости от индекса микросхемы). Полоса пропускания микросхемы составляет 300 кГц, что делает возможным применение этой микросхемы для усиления частоты не только звукового диапазона.

Напряжение питания
LM386N-1, LM386N-3, LM386M-1, LM386MM-1: 4...12 В
Входное сопротивление: 50 кОм
Выходная мощность:
LM386N-1, LM386M-1, LM386MM-1, при Uпит = 6 В, R нагр. = 8 Ом, THD = 10% 0,325 Вт
LM386N-3, при Uпит = 9 В, R нагр. = 8 Ом, THD = 10% 0,7 Вт
Частотный диапазон до 300 кГц

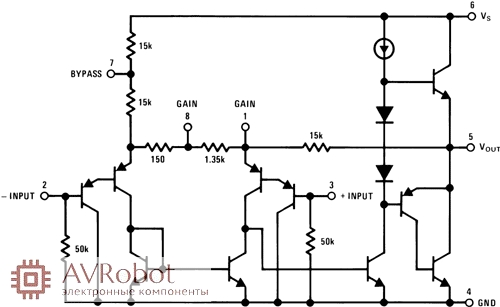

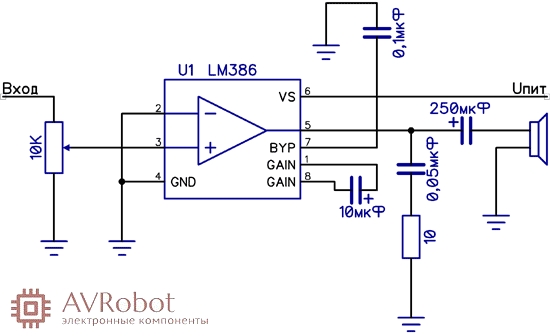

Выводы 1 и 8 позволяют управлять коэффициентом усиления. Если между этими выводами ничего не включено (точнее, включен только встроенный в микросхему резистор сопротивлением 1,35 кОм), коэффициент усиления равен 20 (26 dB). Если между этими выводами включить конденсатор, коэффициент усиления увеличивается до 200 (46 dB). Последовательное включение резистора и конденсатора позволяет выбрать произвольный коэффициент усиления от 20 до 200. Если планируется использовать микросхему LM386 с высоким коэффициентом усиления (между выводом 1 и 8 включен конденсатор или резистор и конденсатор), следует зашунтировать неиспользуемые выводы путем подключения их к земле через конденсатор емкостью 0,1 мкФ. Это позволит исключить снижение коэффициента усиления и возможную неустойчивую работу (самовозбуждение) усилителя.

Подключая внешние элементы к встроенным в микросхему резисторам в цепи обратной связи можно управлять усилением и частотной характеристикой усилителя. Например, если требуется сделать "басы" более громкими, необходимо включить последовательно резистор и конденсатор между выводами 1 и 5 (параллельно встроенному в микросхему резистору на 15 кОм). Для увеличения уровня "баса" на 6 dB сопротивление резистора следует выбрать 15 кОм. Если требуется меньшее усиление "басов" (а заодно и более стабильная работа усилителя), номинал резистора следует уменьшить до 10 кОм. Однако есть одно ограничение: если выводы 1 и 8 микросхемы LM386 шунтированы, сопротивление резистора следует выбрать менее 2 кОм.

Маркировка: LM386M-82 (LM386N-1)

Изображения
  • LM386N, Низковольтный аудиоусилитель для портативной аппаратуры, 4В…12В, 4мА, 250…700мВт [DIP-8] (маркировка LM386 M-82)
  • LM386N, Низковольтный аудиоусилитель для портативной аппаратуры, 4В…12В, 4мА, 250…700мВт [DIP-8] (маркировка LM386 M-82)
