A3967 EasyDriver Stepper Motor Driver V44

A3967 EasyDriver Stepper Motor Driver V44
159,0 руб.
Есть в наличии 51 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Скидки
    1-4 шт. за 159,0 руб.
    > 5 шт. за 155,0 руб.
  • Код товара: 2970
  • Вес товара,(кг):0.006
Описание товара

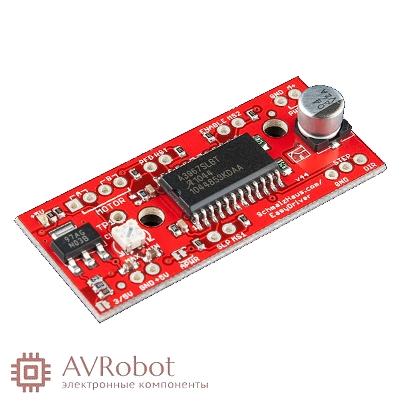

 A3967 EasyDriver Stepper Motor Driver V44



Характеристики:



  • Максимальный ток: 750 мА на одну фазу.
  • Напряжение привода двигателя: от 7В до 30В.
  • Возможность ограничения выходного тока: от 150мА до 750мА
  • 1/8, 1/4 и 1/2  микрошаговые режимы работы.
  • Управление 3 и 5 вольтовой логикой.
  • Не требует отдельного питания логической части, для этого на плате находится стабилизатор LM317.
  • Драйвер не поддерживает униполярные двигатели.

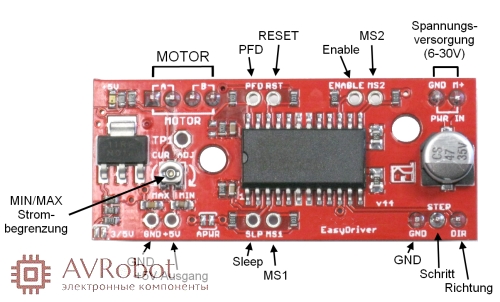

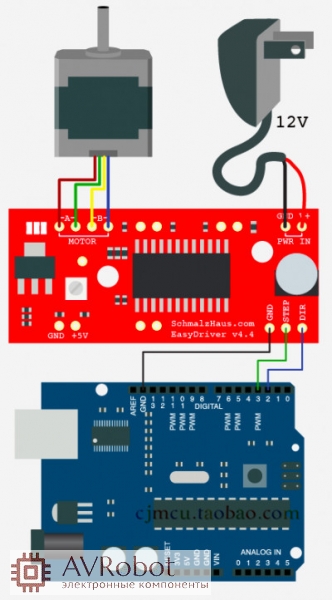

Выводы:

  • MOTOR и выходы A и B — Подключение обмоток шагового двигателя. (A+ A- B+ B-)
  • PFD — Percent Fast Decay Input, тонкие настройки ШИМ драйвера микросхемы, скорость нарастания ШИМ.
  • RST — Сброс драйвера, при низком уровне сбрасывает внутренний транслятор и отключает все выходные драйверы.
  • ENABLE — При низком уровне, отключатся все выходы драйвера.
  • MS1 и MS2 — Управление микрошаговым режимом. По умолчанию входы притянуты к питанию и выставлен шаг 1/8. Для установки полного шага, на оба входа нужно подать низкий уровень, для полушага только на MS2, для 1/4 шага, только на MS1. (полный шаг (0,0), полушаг (1,0), шаг 1/4 (0,1) и шаг 1/8 (1,1).
  • PWR IN и вход M+ — Напряжение питания драйвера и моторов, также это напряжение подается на стабилизатор LM317 для питания логической части микросхемы.
  • +5V — Выход напряжения со стабилизатора LM317, можно использовать для питания Arduino
  • SLP — Сон, если подать низкий уровень, будет отключена внутренняя схема для минимизации потребления энергии.
  • STEP — Шаг, При переходе с низкого уровня на высокий, драйвер делает один шаг или микрошаг, если драйвер работает в микрошаговом режиме.
  • DIR — Состояние входа (высокийнизкий) определяет направление вращения двигателя.
  • GND — масса, все массы соединены.

Элементы:

  • Потенциометр CUR ADJ — Установка ограничения максимального тока подаваемого на двигатель, от 150 мА до 750 мА.
  • Перемычка APWR — отключает стабилизатор LM317 от цепи питания 5 вольт. По умолчанию соединена.
  • Перемычка 3/5 — Установка напряжения на выходе LM317, 5 или 3.3 вольта, По умолчанию разомкнута.




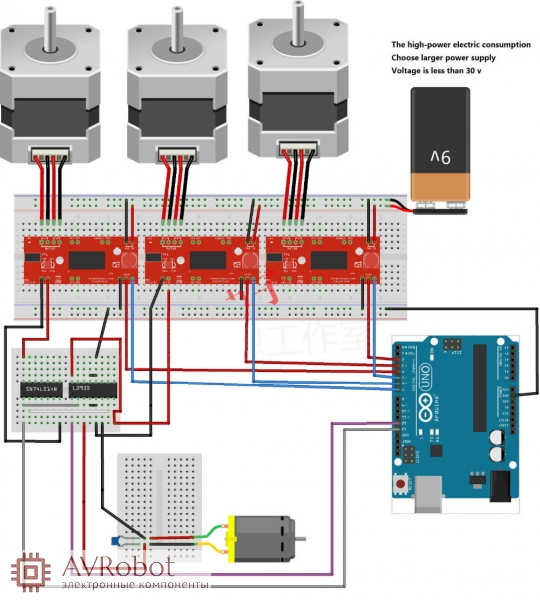

Изображения
  • A3967 EasyDriver Stepper Motor Driver V44
  • A3967 EasyDriver Stepper Motor Driver V44
  • A3967 EasyDriver Stepper Motor Driver V44
  • A3967 EasyDriver Stepper Motor Driver V44
