16-клавишная сенсорная клавиатура на TTP229

16-клавишная сенсорная клавиатура на TTP229
Товар был добавлен в наш каталог Понедельник, 27 Июля 2015
128,0 руб.
Есть в наличии 13 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 3005
  • Вес товара,(кг):0.013
Описание товара

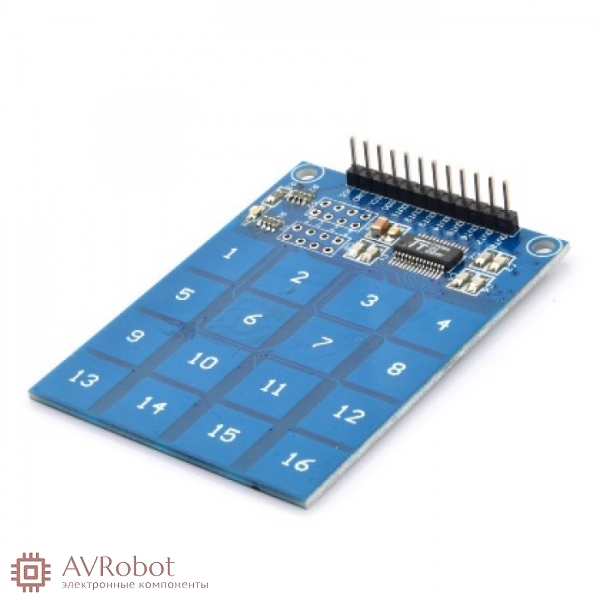

Сенсорная панель состоящая из 16 - ти клавиш. Используется как клавиатура ввода. Срабатывание происходит от легкого прикосновения пальца руки. Имеется встроенный индикатор питания.

Характеристики:

- входное напряжение от 2.4 - 5.5 Вольт DC;

- размер: 49 х 65 мм .

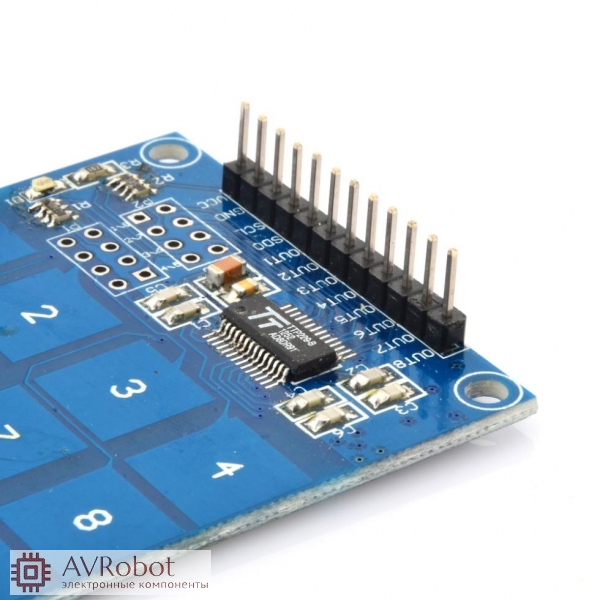

Сенсорная панель имеет 16 пронумерованных сенсорных контакта. Красный светодиод- индикатор напряжения питания. Сенсорные контакты с номерами от 1 до 8 имеют прямые выходы с логическим уровнем. Во время прикосновения к сенсорному контакту на соответствующем выходе появляется логическая единица.
Обозначение двенадцати контактного разъема:
VCC- контакт для подключения напряжения питания от 3 до 5 Вольт.
GND- контакт для подключения общего провода.
OUT1- цифровой выход от первого сенсорного контакта.
OUT2- цифровой выход от второго сенсорного контакта.
OUT3- цифровой выход от третьего сенсорного контакта.
OUT4- цифровой выход от четвертого сенсорного контакта.
OUT5- цифровой выход от четвертого сенсорного контакта.
OUT6- цифровой выход от четвертого сенсорного контакта.
OUT7- цифровой выход от четвертого сенсорного контакта.
OUT8- цифровой выход от четвертого сенсорного контакта.
SCL- вывод интерфейса I2C.
SDO- вывод интерфейса I2C.
Подключать к выходам OUT мощную нагрузку следует через реле.


Если вам достаточно всего восемь сенсорных контактов, то на этом можно остановится и использовать выходы OUT1-OUT8.
Если необходимо задействовать все 16 сенсорных контактов, то придется подключить сенсорную панель к плате Arduino по интерфейсу I2C.
