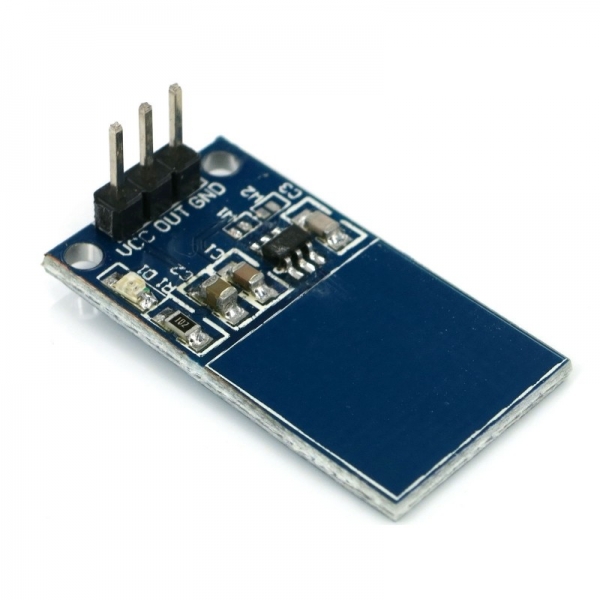

Модуль датчика касания YFRobot, сенсорный выключатель, сенсорный датчик, для Arduino.
Сенсорный модуль ёмкостного типа, модуль основан на регистрации касания к IC TTP223. При нормальных условиях на выходе низкий уровень (режим низкого энергопотребления). При касанием пальца модуля на выходе будет высокй выходной уровень. Модуль может быть установлен под тонким пластиком, стеклом, неметаллическими поверхностями материалов, тонким бумагой (не металлической). Этот модуль позволяет заменить обычны выключатели толкающего типа.
Перемычки W1 и W2 для измениня работы выхода с 1 на 0 и обратно.
Датчик реагирует на прикосновение как с передней стороны, так и с задней.
Работает сквозь пластик до 2-3 мм.
Два отверстия для легкого крепления (M2)
Время отклика при напряжении питания 5,5В 60мс
Напряжение питания 2,5 В - 5,5 В
Интерфейс управления: в общей сложности три контакта (GND, VCC, SIG), GND земля, VCC для + питания, SIG является выходной контакт цифрового сигнала.
Индикатор состояния уровня.
После включения первые 0,5 сек. осуществляется автокалибровка, в этот момент желательно не касаться поверхности сенсора
