RDA5807M Stereo Radio Module - модуль FM-приемника для Arduino RRD-102V2.0

RDA5807M Stereo Radio Module - модуль FM-приемника для Arduino RRD-102V2.0
59,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Код товара: 3151
  • Вес товара,(кг):0.001
  • Номинальное напряжение, В: 2,7-3,6
  • Вес, грамм: 1
  • Размер: 11,2 * 11,2 * 2,2мм
  • Производитель: Китай
Описание товара

Модуль FM радиоприёмника на ИМС RDA5807M (или RDA5807NM).

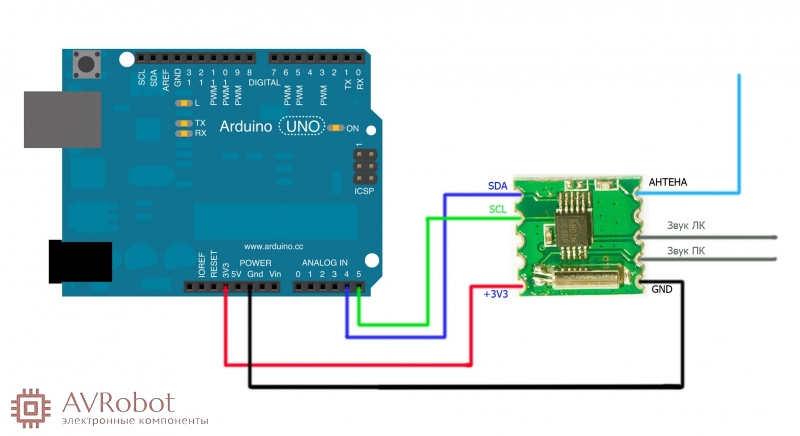

Чип отлично документирован, может работать совместно с ARDUINO или любым микроконтроллером.
К плате подключается антенна (50 Ом), стерео сигнал выводится непосредственно на наушники или усилитель, настраивается на необходимую частоту приёма (76 - 108 МГц). Питание - 2,7 - 3,6 В. (рекомендованое напряжение питания - 3В) Достаточная максимальная выходная мощность - выход используется для прямого подключения наушников (32 Ома) или в качестве линейного выхода.
Управление чипом цифровое, по I2C интерфейсу.

Модуль программно полностью совместим с модулем TEA5767.

Характеристики FM-тюнера RDA5807m:
* Все в одном корпусе, практически не требуется внешних компонентов
* КМОП технология
* Максимальная полоса частот от 50 МГц до 115 МГц
* Настраиваемый шаг между каналами – 200 кГц, 100 кГц, 50 кГц, 25 кГц
* Поддерживает RDS/RBDS
* Высококачественный АЦП
* Синтезатор частот полностью встроен в микросхему
* Автоматическая регулировка усиления
* Цифровое адаптивное подавление шума
* Поддержка выхода звука как в моно, так и в стерео
* Индикатор уровня сигнала (Receive signal strength indicator — RSSI) и SNR
* Усилитель низких частот
* Регулировка звука и функция mute
* Цифровой интерфейс I2C
* Нагрузка на выходе звукового канала 32 Ом
* Встроенный LDO регулятор
* Корпус MSOP (10 выводов)

Электрические параметры FM тюнера RDA5807m:

* Напряжение питания — 3 вольта (от 1,8 до 3,6 вольт)
* Температура окружающей среды — от -20 до +75 градусов Цельсия
* Ток потребления в рабочем режиме — до 21 мА
* Ток потребления в спящем режиме – 5 мкА
* Коэффициент нелинейных искажений – 0,15 – 0,2 %
* Максимальная частота I2C – 400 кГц


Размер платы: 11.2х11.2х2.2 мм.


By using the 102BC module, users can directly replace to use, without changing the circuit design.
High sensitivity, low noise, strong anti-jamming ability, small size, very few external components (11x11.2mm Max), extremely easy to use.
76-108MHz global FM band (compatible with including Japan 76-91MHz and Europe and the United States 87.5-108.5MHz).
I2C serial data bus communication interface, support for external reference clock input mode.
COMS technology of single chip integrated circuit fully integrated, power consumption is very low.
Equipped with high precision A/D (ADC) and digital frequency synthesizer.
The built-in LDO adjustment, low power consumption, wide voltage range (2.7-3.6VDC).
Built in noise cancellation, soft mute, bass boost circuit design.
High power 32Ω load audio output, headset connected directly, without the need for an external audio power amplifier.
Application is simple, low cost and high performance price ratio.
