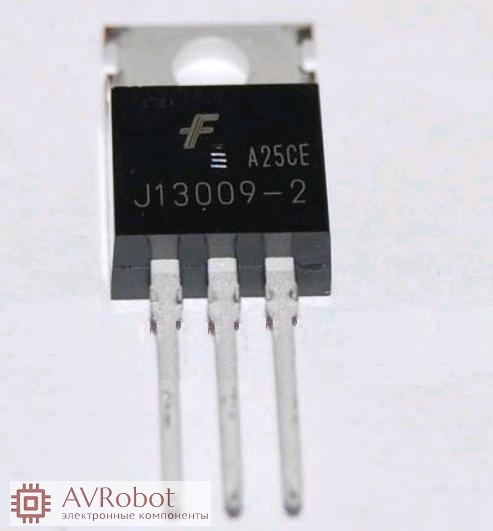

J13009-2 FJP13009 Транзистор биполярный NPN, 400 V, 12 A, hFE = 10 - 19, высоковольтный быстродействующий в корпусе TO220
Описание:
Высоковольтный быстродействующий биполярный NPN-транзистор J13009-2 (FJP13009H2) в корпусе TO-220. Предназначен для применения в импульсных блоках питания, электронных балластах, схемах управления двигателями и преобразователях напряжения . Обладает высокой скоростью переключения и способностью рассеивать до 100 Вт, что делает его надежным решением для ответственных силовых схем.
Характеристики:
Тип: Биполярный NPN.
Модель: J13009-2 (FJP13009H2).
Корпус: TO-220 (3 вывода).
Максимальное напряжение коллектор-эмиттер (VCEO): 400 В .
Максимальное напряжение коллектор-база (VCBO): 700 В .
Максимальный постоянный ток коллектора (IC): 12 А .
Максимальный импульсный ток коллектора (ICP): 24 А .
Максимальная рассеиваемая мощность (PD): 100 Вт (при TC=25°C) .
Коэффициент усиления (hFE): 15 – 28 (класс H2, при IC=5A, VCE=5V) .
Граничная частота (fT): 4 МГц .
Напряжение насыщения коллектор-эмиттер (VCE(sat)): ≤ 1.0 В (при IC=5A, IB=1A) .
Рабочая температура перехода: до +150 °C .
Аналог транзистора MJE13009.
Производитель: Fairchild
