Stepstick Drv8825 контроллер шагового двигателя RepRap + радиатор

Stepstick Drv8825 контроллер шагового двигателя RepRap + радиатор
146,0 руб.
Есть в наличии 37 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Скидки
    1-4 шт. за 146,0 руб.
    > 5 шт. за 145,0 руб.
  • Код товара: 3184
  • Вес товара,(кг):0.003
  • Номинальное напряжение, В: 8,2 - 45
  • Вес, грамм: 3
  • Производитель: Китай
Описание товара

Модуль драйвера 2,2А для биполярного шагового двигателя на микросхеме Drv8825 с радиатором охлаждения

Одним из ярких технологических прорывов последних лет стало появление 3D принтеров, способных "напечатать" из пластика практически любой твердотельный объект сложной формы. Построение таких принтеровстало хобби для многих людей. Одним из элементов таких 3D принтеров является шаговый двигатель, для управления которым требуется специальный драйвер.

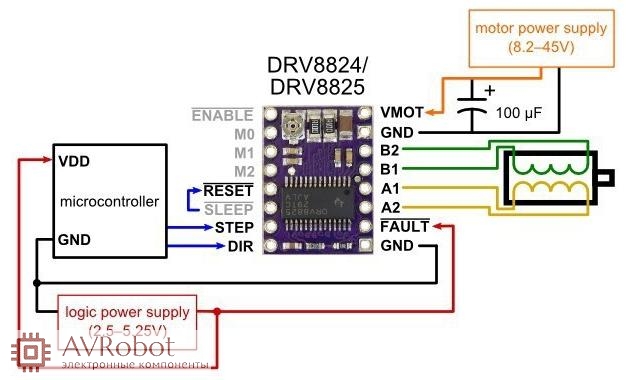

 Модуль драйвера на базе Drv8825 позволяет управлять биполярным шаговым двигателем с током до 2.2А на обмотку. Драйвер имеет ряд отличительных особенностей: регулируемое ограничение максимального тока, защита от перегрузки и шесть режимов управления шагом (микрошаг 1/2 , 1/4 , 1/8 , 1/16, 1/32). Драйвер требует напряжения 8,2 - 45 В для питания двигателя,  напряжение питания цифровой части -  2,5 - 5,25В. Для токов более 1А на катушку рекомендуется использовать радиатор, который входит в комплект. Этот драйвер шаговых двигателей Drv8825  подходит вместо A4988 и может использоваться с платами контроллерами RAMPS Mega Shield и Sanguinololu для сборки недорогих 3D принтеров RepRap Prusa, Mendel и других своими руками.


 ХАРАКТЕРИСТИКИ

-выходы с низким сопротивление в открытом состоянии
-регулируемое ограничение максимального тока
-защита от перегрузки
-температурная защита от перегрева
-защита от низкого питающего напряжения
-защита от замыкания выхода драйвера на землю или на от короткого замыкания на выходе
-простой интерфейс для управления шагами и направлением вращения
-шесть режимов управления шагом (микрошаг 1/2 , 1/4 , 1/8 , 1/16, 1/32)
-простое управление током обмотки с помощью потенциометра позволяет использовать повышенное питающее напряжение для двигателя
-высококачественная печатная плата с маской сиреневого цвета и белой маркировкой

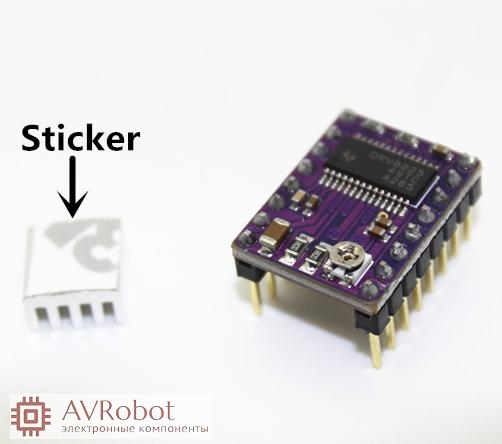

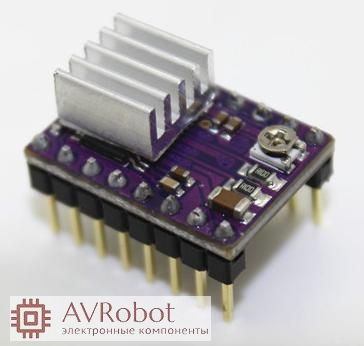

-в комплект входит радиатор с липким слоем для простого крепления на микросхему Drv8825
-Размеры 20х15мм

Изображения

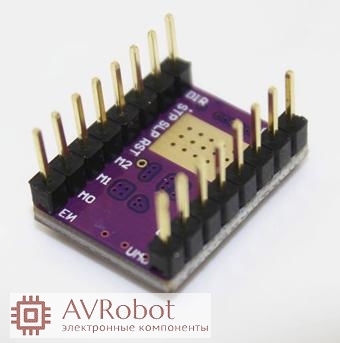

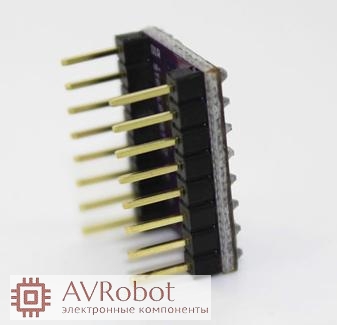

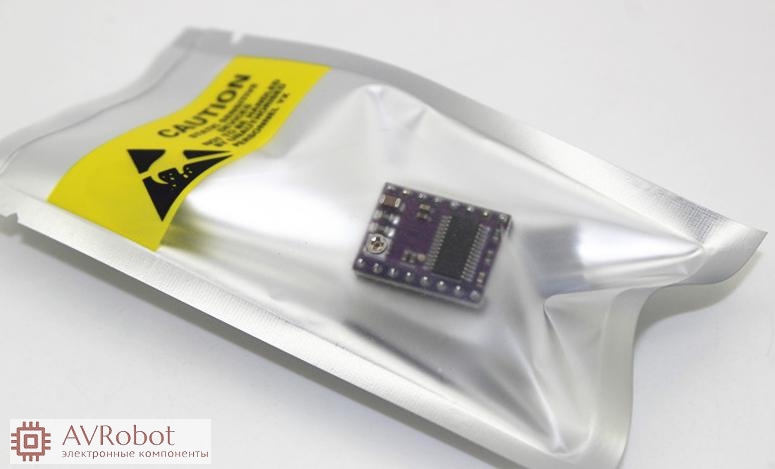

  • Stepstick Drv8825 контроллер шагового двигателя RepRap + радиатор
  • Stepstick Drv8825 контроллер шагового двигателя RepRap + радиатор
  • Stepstick Drv8825 контроллер шагового двигателя RepRap + радиатор
  • Stepstick Drv8825 контроллер шагового двигателя RepRap + радиатор
  • Stepstick Drv8825 контроллер шагового двигателя RepRap + радиатор
