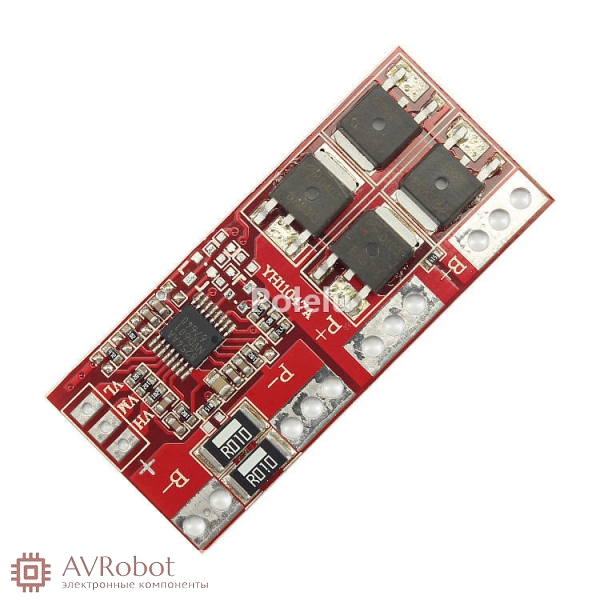

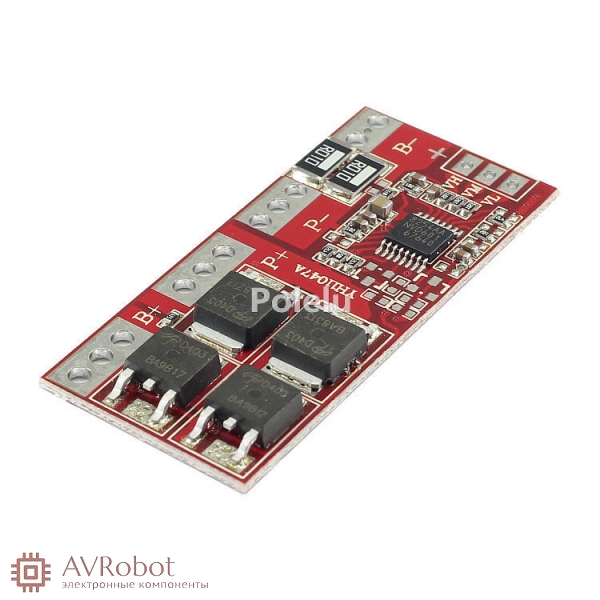

Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650

Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
398,0 руб.
Есть в наличии 13 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 3229
  • Вес товара,(кг):0.006
  • Рабочий ток, А: до 15А (30А имп.)
  • Номинальное напряжение, В: 14.4 14.8 16.8
  • Вес, грамм: 4
  • Размер: 50*22*4мм
Описание товара

ОПИСАНИЕ
Модуль зарядки и защиты: 4S LI-ION или LiFePo4 элементов
Обнаружение перегрузки по напряжению на элементе, обнаружение: 4.25 ±0. 025 В
Возобновление зарядки, при снижении напряжения на элементе до: 4.15 ±0. 05 В
Ограничение напряжения разрядки на элементе: 2.50 ±0. 08 В
Возобновление разрядки, при повышении напряжения на элементе до: 3.00 ±0. 1 В
Перегрузки по току: 20-30A
Рабочий ток: 15А (при естественном охлаждение 10A, с радиатором - максимальный долговременный ток 15А, максимальный мгновенный ток 30А)

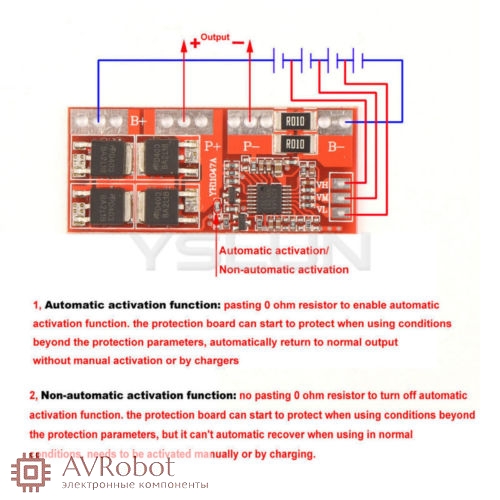

Возможно использование как с функцией автоматической активации (восстановления), так и без нее (для использования автоматического восстановления - необходимо установить перемычку - сопротивление 1206 0 Ом)

Чип контроллера заряда-разряда: Seiko S-8254АA, ключ - 4шт D403

Защитные функции:
Защита от короткого замыкания
Защита от перезарядки
Защита от переразряда
Защита от перегрузки по току
Рабочая температура: -40°С + 85°С

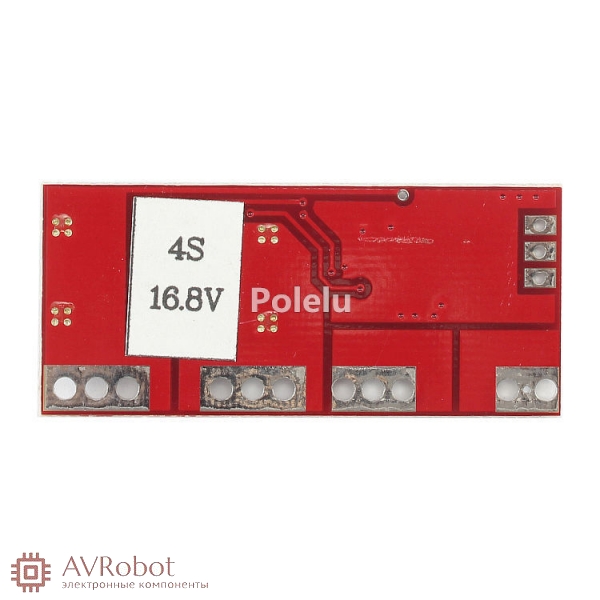

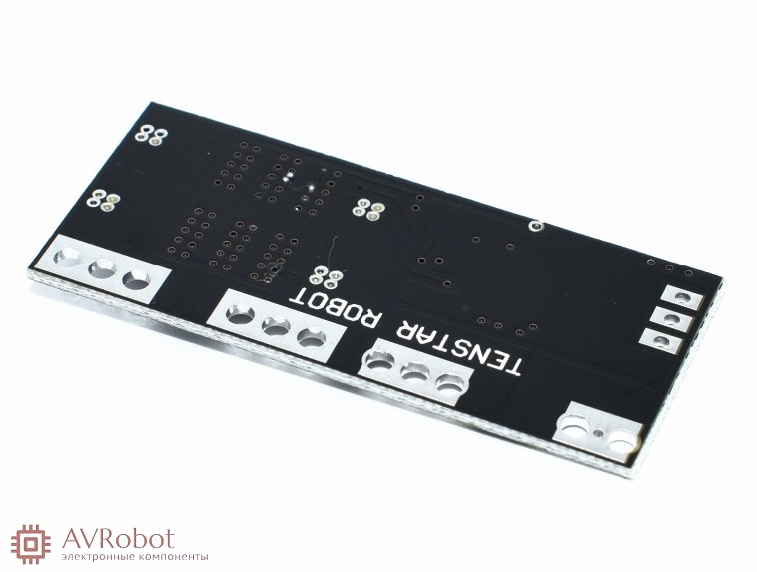

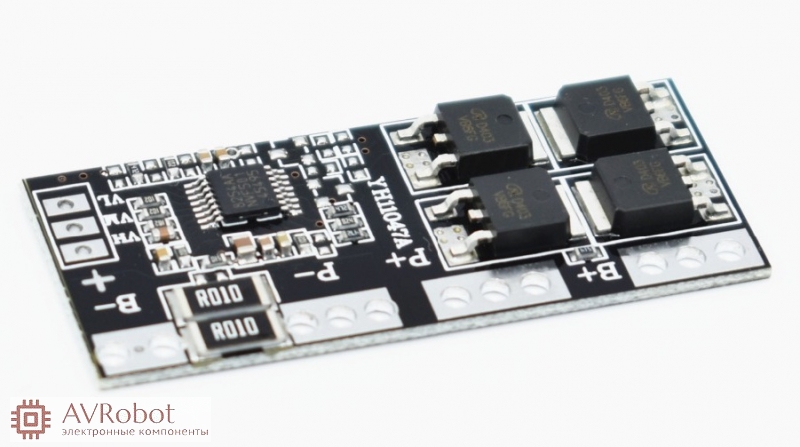

Размер: 50*22*4 мм, цвет платы: красный, синий, зеленый или черный.
1x4 S 15а LI-ION  зарядное устройство защиты для сборок из 4 элементов (литий-ионных, литий-полимерных) с номинальным напряжением 14.4 В, 14.8 В или 16.8 В.

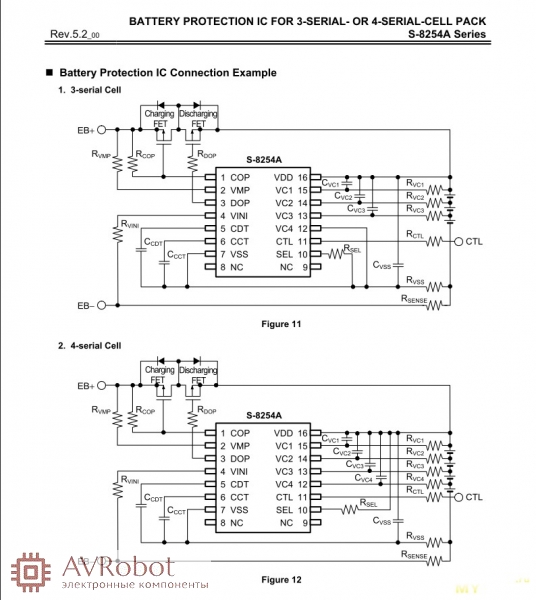

Может быть переделано для работы с 3 элементами 18650, суть переделки ясна из приведенной страницы описания контроллера заряда-разряда S-8254АA (убираются 2 элемента от вывода 12 ИМС, добавляется перемычка)

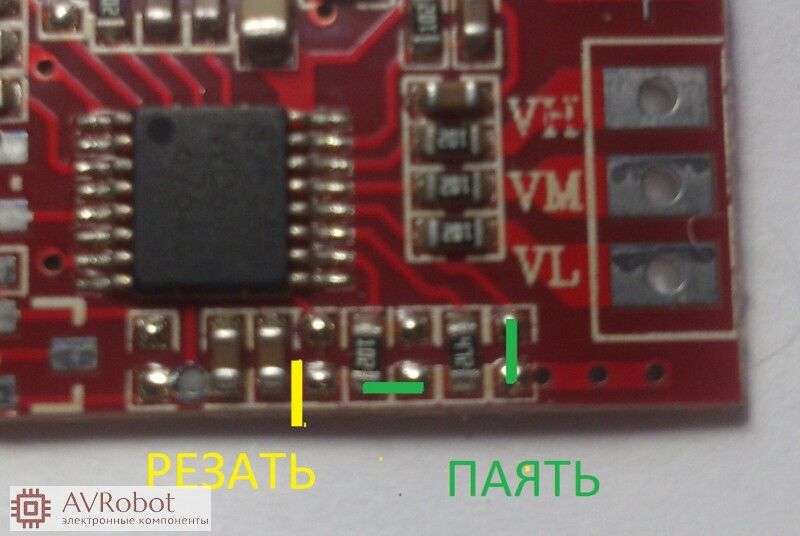

Схема не нуждается в автоматической активации после перегрузки, благодаря конденсатору 0,1мкФ на ноге 5 ИМС, но может быть дополнена схемой управления активацией, шунтирующей этот конденсатор в цепи управления на ноге 5 ИМС, см. рисунок ниже.

Цвет печатной платы - красный, темносиний (в зависимости от партии)

Изображения
  • Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
  • Контроллер заряда разряда PCM 4S 15A 14.4В 14.8В 16.8В для 4 Li-Ion аккумуляторов 18650
Файл Размер файла
Datasheet
261.83 KB Загрузки
