ОПИСАНИЕ

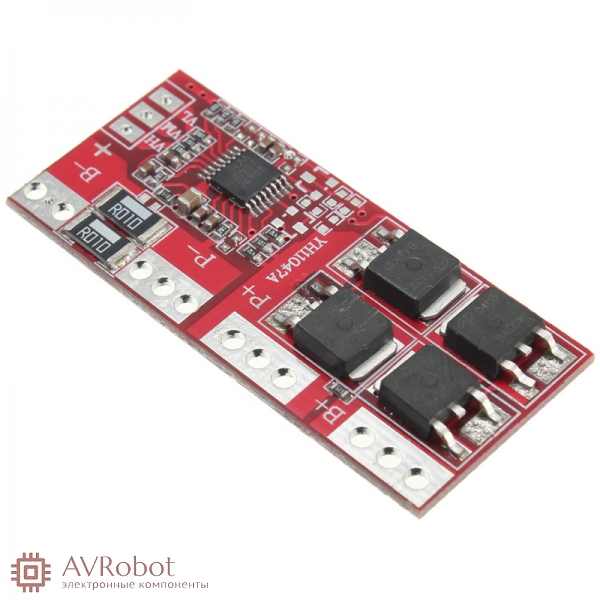

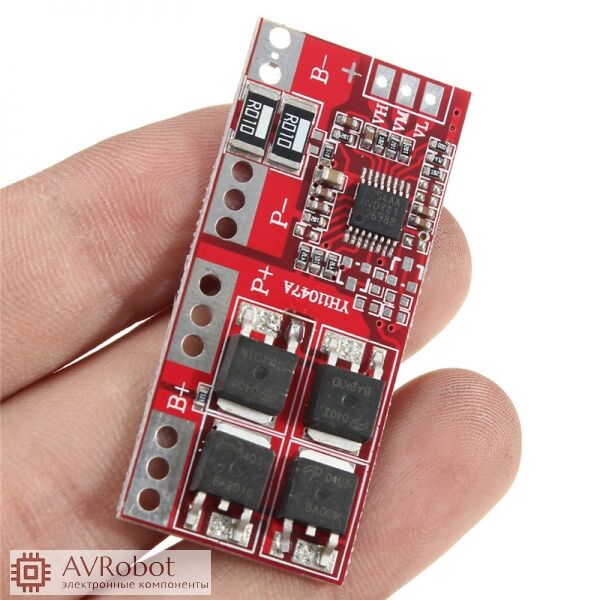

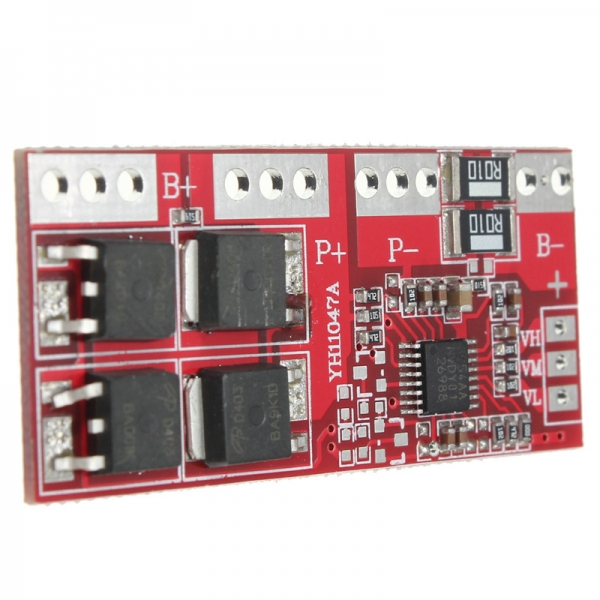

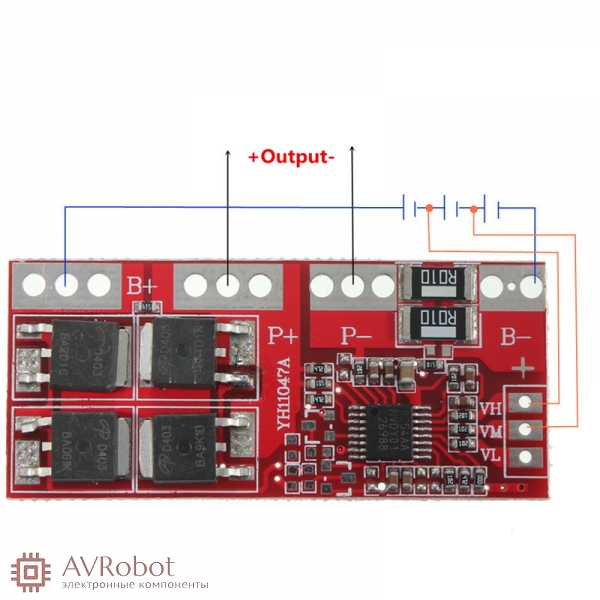

Модуль зарядки и защиты: 3S LI-ION или LiFePo4 элементов
Обнаружение перегрузки по напряжению на элементе, обнаружение: 4.25 ±0. 025 В
Возобновление зарядки, при снижении напряжения на элементе до: 4.15 ±0. 05 В
Ограничение напряжения разрядки на элементе: 2.50 ±0. 08 В
Возобновление разрядки, при повышении напряжения на элементе до: 3.00 ±0. 1 В
Перегрузки по току: 20-30A
Рабочий ток: 15А (при естественном охлаждение 10A, с радиатором - максимальный долговременный ток 15А, максимальный мгновенный ток 30А)
Возможно использование как с функцией автоматической активации (восстановления), так и без нее (для использования автоматического восстановления - необходимо установить перемычку - сопротивление 1206 0 Ом)

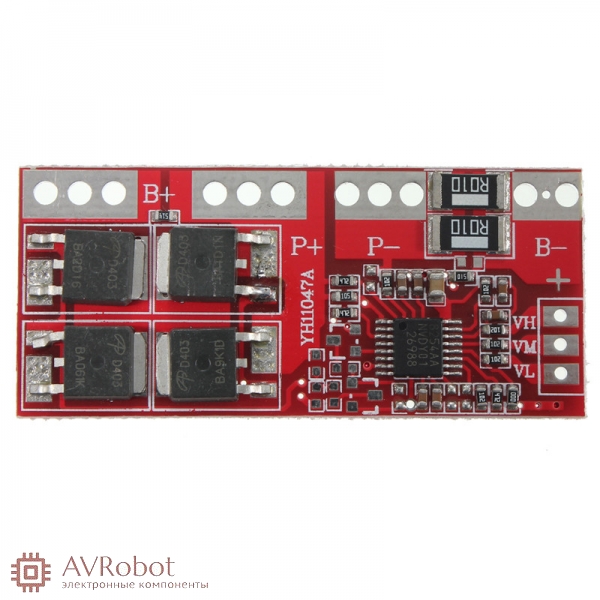

Чип контроллера заряда-разряда: Seiko S-8254АA, ключ - 4шт D403
Защитные функции:
Защита от короткого замыкания
Защита от перезарядки
Защита от переразряда
Защита от перегрузки по току
Рабочая температура: -40°С + 85°С

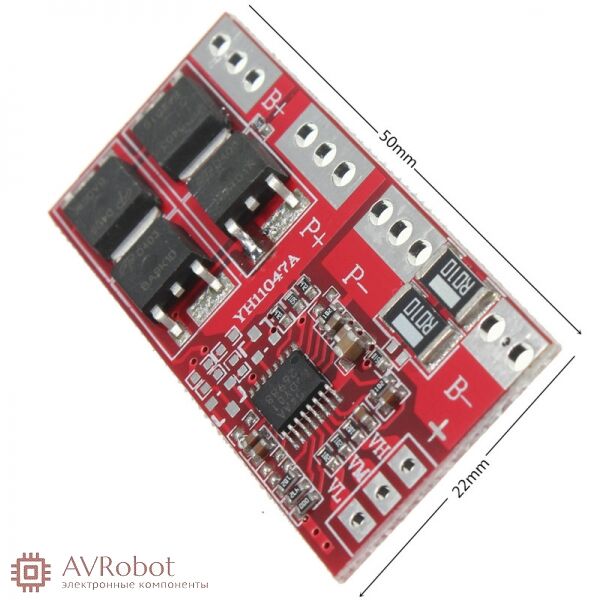

Размер: 50*22*4 мм

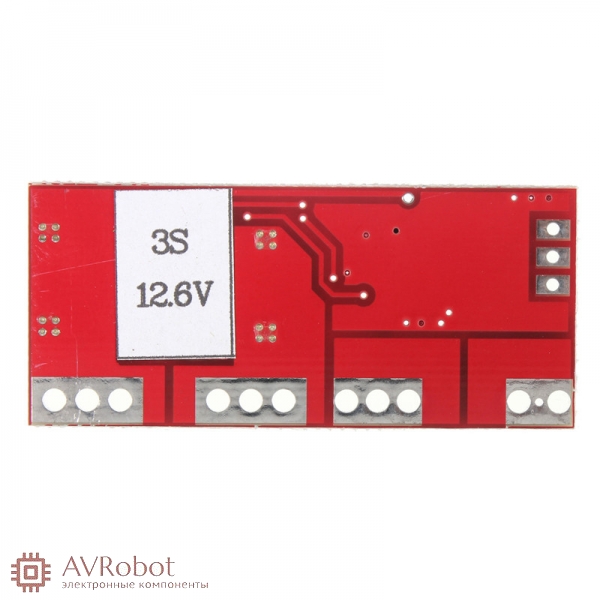

1x3S 15а LI-ION зарядное устройство защиты для сборок из 4 элементов (литий-ионных, литий-полимерных) с номинальным напряжением 12.6 В В.

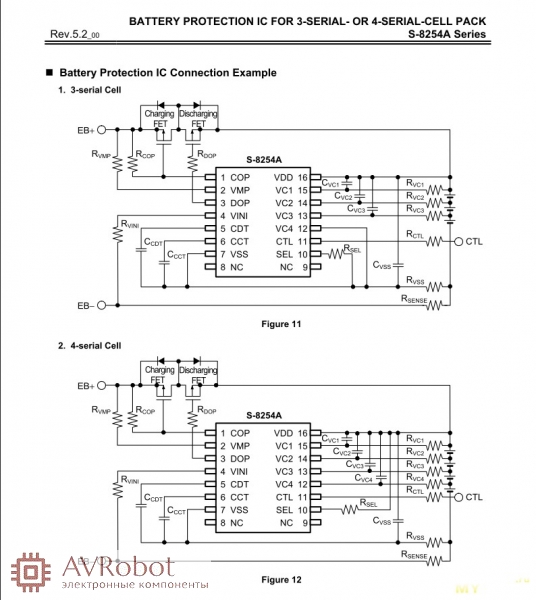

Может быть переделано для работы с 4 элементами 18650, суть переделки ясна из приведенной страницы описания контроллера заряда-разряда S-8254АA
| Файл | Размер файла | ||
 |
Datasheet |
261.83 KB |  |
