XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)

XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)
188,0 руб.
Есть в наличии 13 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Скидки
    1-2 шт. за 188,0 руб.
    > 3 шт. за 180,0 руб.
  • Код товара: 3558
  • Вес товара,(кг):0.015
  • Рабочая температура: -40℃ +85℃
Описание товара

Регулируемый повышающий преобразователь напряжения вход 3-32В, выход 5-35В.
Предлагаемый модуль в собранном виде позволяет реализовать принцип: купил – подключил. Высокоэффективный импульсный источник питания, обладающий малыми габаритами.
Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное.
Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток.


Применение:
Лабораторный блок питания
Домашняя автоматика
Робототехника
Аудиоустройства
Мультимедиа

Технические характеристики:

Диапазон входного напряжения: 5В-32В

Диапазон выходного напряжения: 1.5В-35В

Защиты от короткого замыкания нет.

Входной защиты от обратной полярности нет.

Максимальный кратковременный выходной ток: 1.5A (MAX)

Максимальный кратковременный входной ток: 4A (MAX)


Непрерывный входной ток: 3A (нужна свободная вентиляция воздуха)

Максимальная выходная мощность при естественной винтиляции до 20W, при использовании радиатора и принудительной винтиляции максимальная выходная мощность до 25W.

Динамическая скорость отклика: 5% 200uS

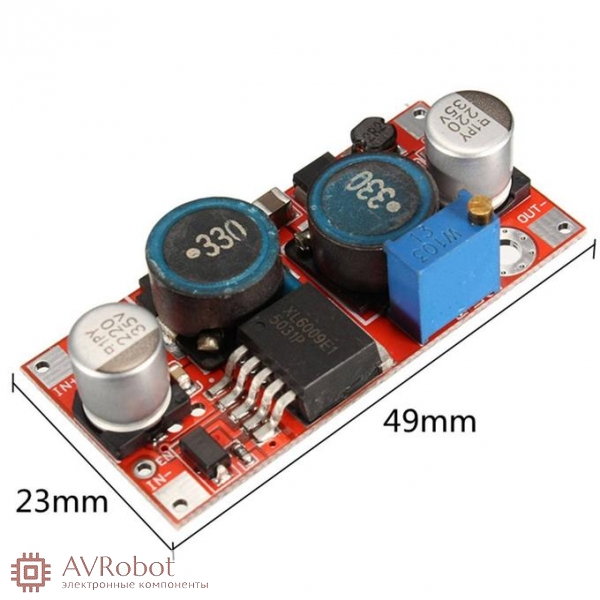

Размеры: Д * Ш * В    4.9см * 2.34см * 1.14см (Без потенциометра)

КПД до 94%

Холостой ход 15мА при 5 В входном напряжении, 12В на выходе, при повышении напряжения   увеличивается ток холостого хода.

Выходные пульсации 50мВ

Vin*Iin*КПД = Vout*Iout
Два отверстия для установки/крепления модуля.
Внешний вид может незначительно отличаться, на характеристики это не влияет.
Изображения

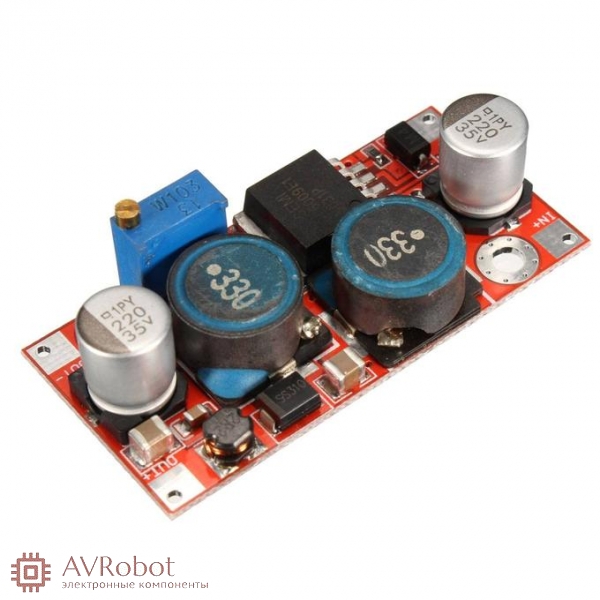

  • XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)

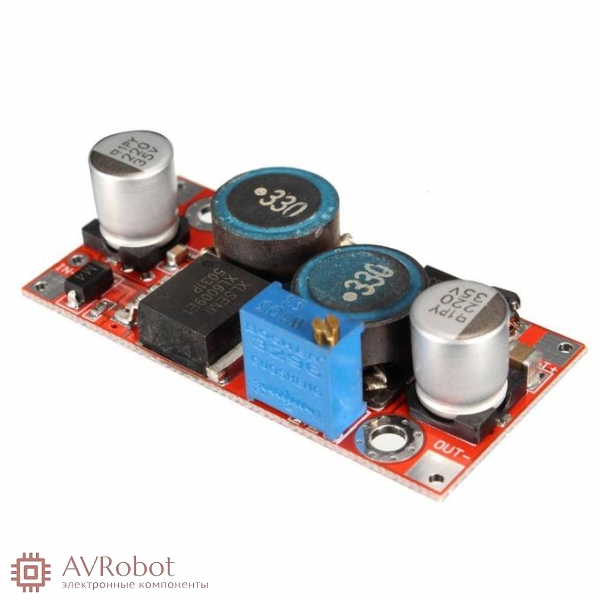

  • XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)

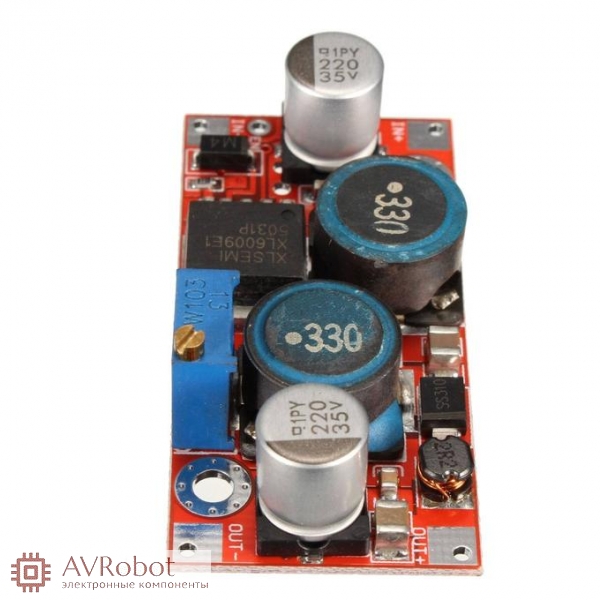

  • XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)

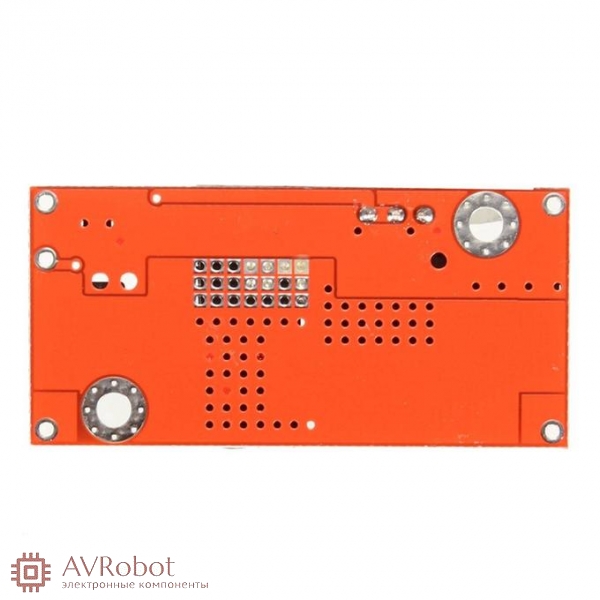

  • XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)

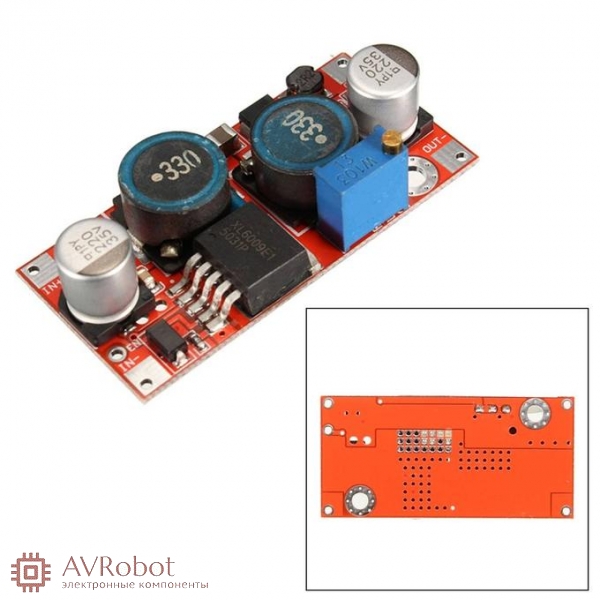

  • XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)

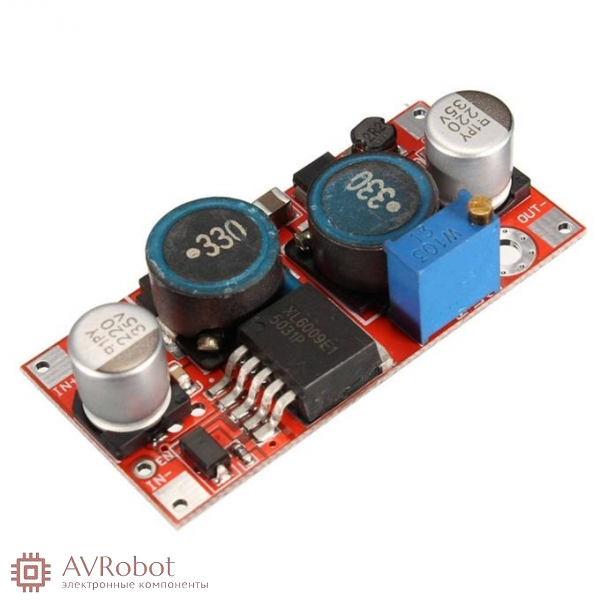

  • XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)
  • XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)

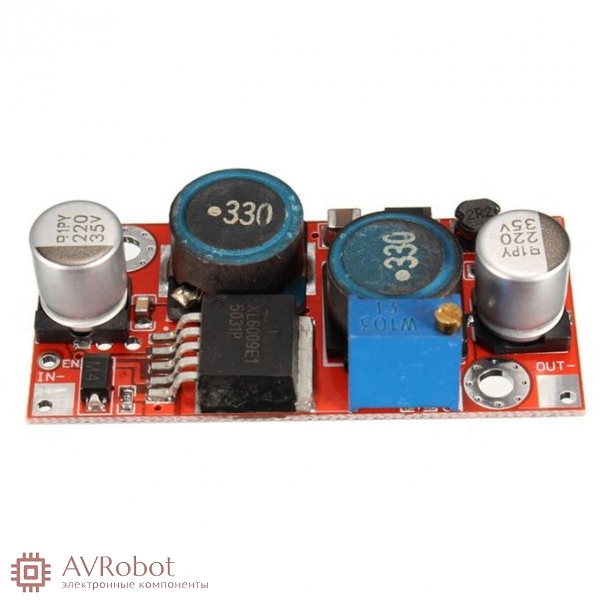

  • XL6009 20W 400KHz 4A (регулируемый повышающий преобразователь напряжения, вход 3-32В, выход 5-35В)
