Плата расширения CNC Shield v3.0 для Arduino UNO, Expansion Board A4988 Driver

Плата расширения CNC Shield v3.0 для Arduino UNO, Expansion Board A4988 Driver
148,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Код товара: 3883
  • Вес товара,(кг):0.035
Описание товара

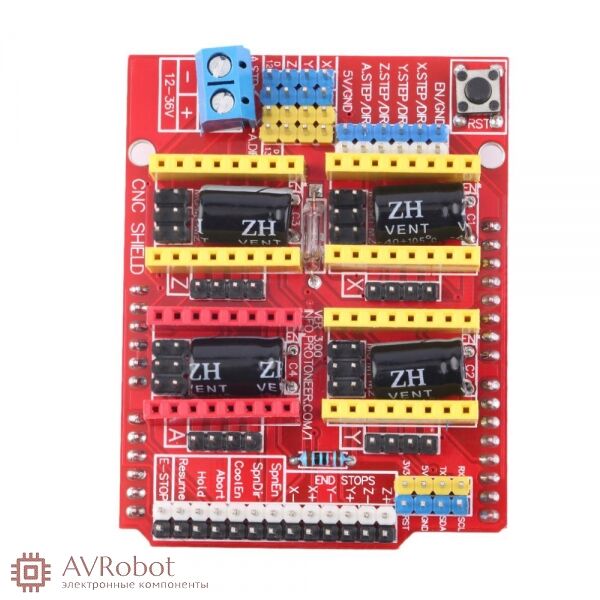

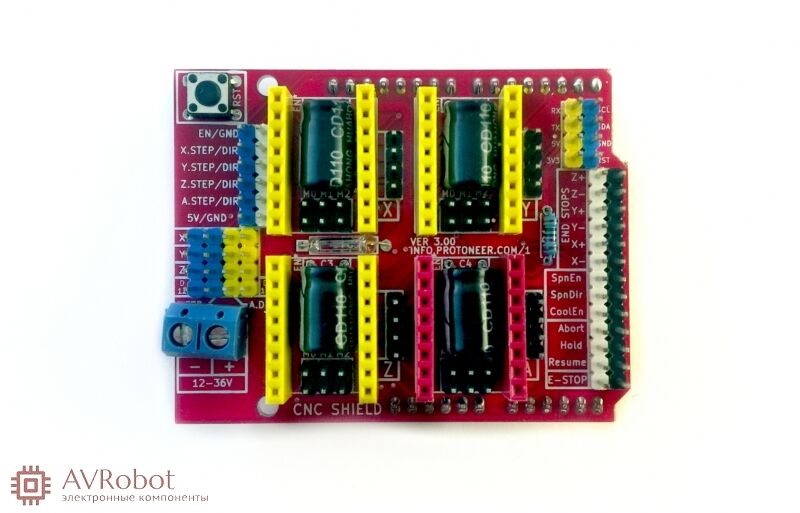

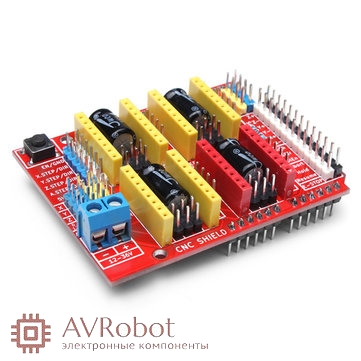

Плата расширения CNC Shield v3  предназначена  для создания на основе контроллера Arduino UNO  3D принтеров, станков с числовым программным управлением, в том числе гравировальных, фрезерных, маркировальных, станков портальной резки, промышленных роботов. Контроллер Arduino позволяет работать станку автономно или управлять с помощью компьютера через USB-порт.

Плата расширения CNC Shield v3.0 для Arduino UNO создана, что бы на её основе можно создать CNC машины (ЧПУ станки):

  • 3D-принтер (необходимо реле для нагрева хотэнда и стола)
  • лазерный роутер
  • гравировальный роутер
  • фрезерный роутер


Характеристики платы:

  • Модель - CNC Shield version 3.0;
  • Размер - Arduino UNO и другие совместимые платы;
  • Количество осей - 4 (X, Y, Z, A);
  • Напряжение питания логической части - 5 В;
  • Напряжение питания силовой части - 12 – 36 В;
  • Драйверы - A4988 или DRV8825 и другие;
  • Интерфейсы - UART, I2C;
  • Прошивка - Arduino GRBL;
  • Размеры - 65 х 55 х 20 мм;

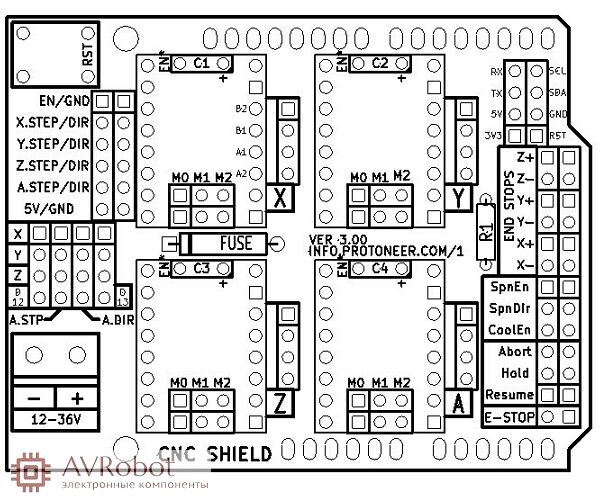

CNC Shield имеет четыре слота, для подключения четырех драйверов двигателей. Слоты, обозначенные желтым цветом, отвечают за оси X, Y, Z, красный слот за ось A.

Драйверы A4988 или DRV8825 вставляются по разному, будьте ВНИМАТЕЛЬНЫ!!

Ось A может дублировать одну из осей X, Y, Z с помощью дополнительного двигателя и драйвера. То есть входной сигнал приходит одинаковый, а драйверы и шаговые двигатели разные, но двигаются одинаково.

У RAMPS устроено иначе (например ось Z), у него один драйвер и две пары контактов. Драйвер один, мотора два.

Например ось A может быть использована для двигателя экструдера в случае 3D-принтера.

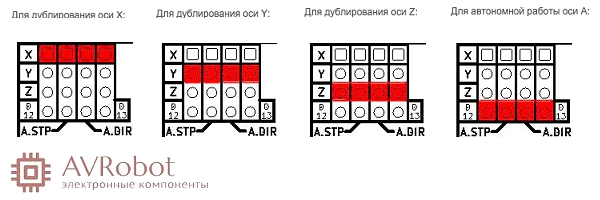

Для настройки дублирования осей X, Y, Z на плате есть контакты, обозначенные X, Y, Z, D12, D13, которые необходимо замкнуть перемычками
