Модуль реле 8-канальный для Arduino (с оптронной изоляцией 5В, low level trigger, реле TONGLING)

Модуль реле 8-канальный для Arduino (с оптронной изоляцией 5В, low level trigger, реле TONGLING)
438,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Код товара: 4005
  • Вес товара,(кг):0.125
Описание товара

Модуль реле 8-канальный для Arduino (с оптронной изоляцией 5В, low level trigger, реле TONGLING)

Описание:

Переменное напряжение max 250В максимальный ток 10А. Максимальное напряжение при постоянном напряжении 30 В максимальный постоянный ток 10А;

Внимание! Включение этого модуля производится 0 (низким уровнем напряжения).

Рабочее напряжение 5В.

С отверстиями по углам для монтажа

Размер печатной платы 13.7см * 5.6см * 1.9см (длина * ширина * высота)

Состояние каждого реле (красный светодиод)

3-х контактный разъем справа:

   1) JD-VCС напряжение питания для всех реле

   2) VCC 5V напряжения питания модуля (контак параллельно с VCC на 10-и контактном разъеме)

   3) GND (земля) модуля

Перемычка с контакта JD-VC на VCC начинает питать все реле напряжением поданным на общий контакт VCC, если убрать перемычку, то можно запитать реле от стороннего блока питания  подав напряжение на контакты JD-VC и GND


10-и контактный разъем посередине:

   1) VCC 5V напряжение питания модуля

   2) GND (земля) модуля

   3) 1N1-1N8 реле управления интерфейса, подключенного микроконтроллера порта ввода-вывода

Изображения

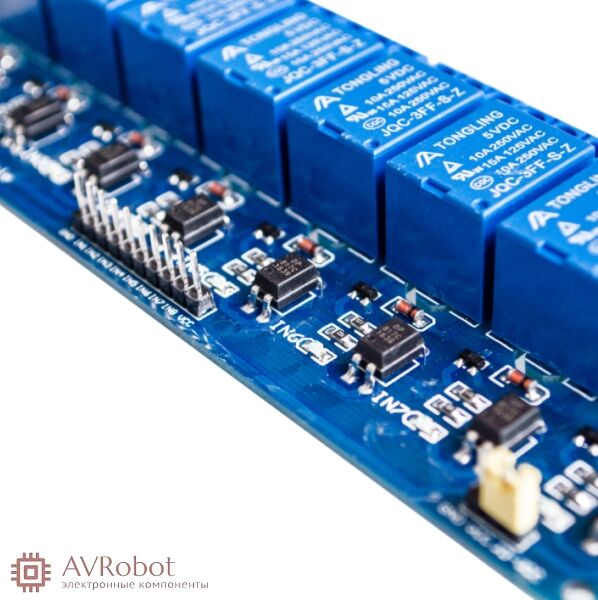

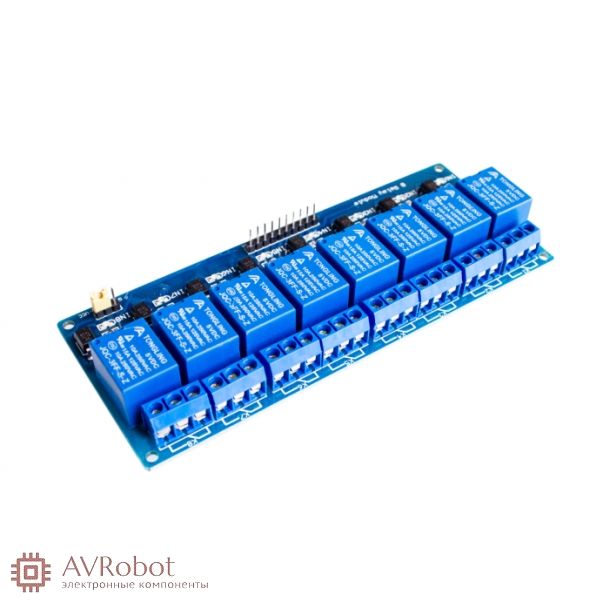

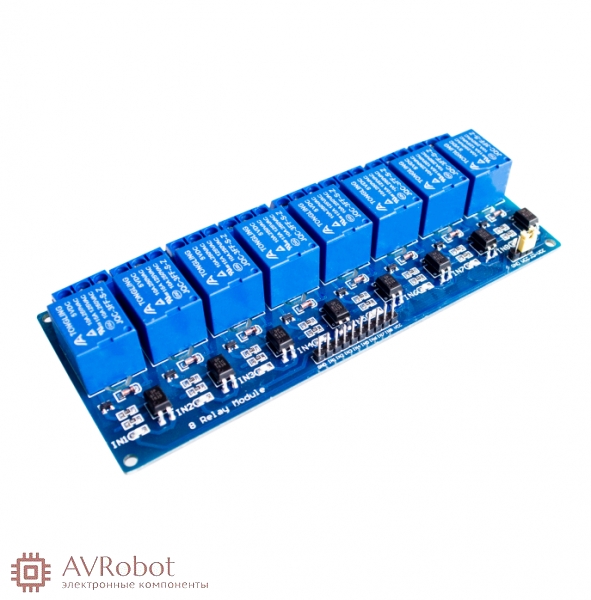

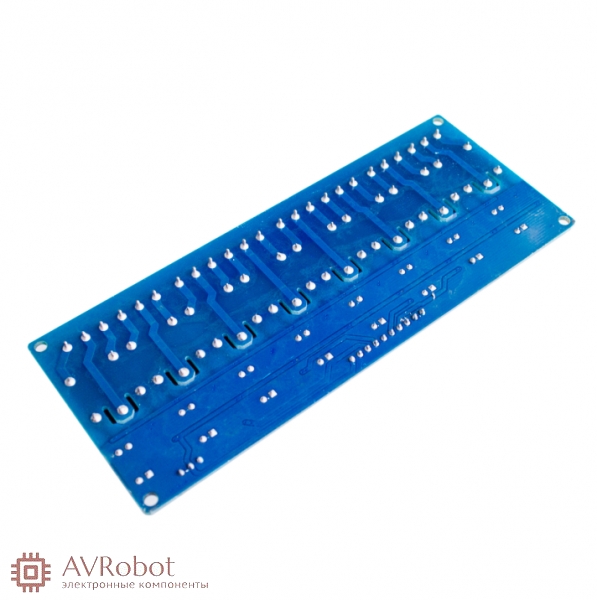

  • Модуль реле 8-канальный для Arduino (с оптронной изоляцией 5В, low level trigger, реле TONGLING)
  • Модуль реле 8-канальный для Arduino (с оптронной изоляцией 5В, low level trigger, реле TONGLING)
  • Модуль реле 8-канальный для Arduino (с оптронной изоляцией 5В, low level trigger, реле TONGLING)
