Контроллер шагового двигателя на микросхеме MX1508 (аналог L298N) 2 канала 1,5 (2,5) А

Контроллер шагового двигателя на микросхеме MX1508 (аналог L298N) 2 канала 1,5 (2,5) А
64,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Товар будет в наличии Понедельник, 11 Марта 2019
  • Скидки
    1-4 шт. за 64,0 руб.
    > 5 шт. за 58,0 руб.
  • Код товара: 4443
  • Вес товара,(кг):0.003
  • Вес, грамм: 2
  • Напряжение питания, В: 2-10
  • Максимальный коммутируемый ток, А: 2.5
  • Размер: 4.7*21*5 мм
  • Максимальный выходной ток, А: 2.5
  • Номинальный выходной ток, А: 0 - 1.5
  • Производитель: Китай
Описание товара

Модуль драйвера 1,5А (макс. 2.5А) для биполярного шагового двигателя на микросхеме MX1508 (современный аналог L298N или L9110 с защитными цепями в компактном исполнении)

Одним из ярких технологических прорывов последних лет стало появление 3D принтеров, способных "напечатать" из пластика практически любой твердотельный объект сложной формы. Построение таких принтеров стало хобби для многих людей. Одним из элементов таких 3D принтеров является шаговый двигатель, для управления которым требуется специальный драйвер.



Описание:



  • Драйвер для двигателя идеально подходит для использования в моделях машинок, игрушках, роботах и т. д. питаемых от батареек и аккумуляторов.  Напряжение питания 2 В ~ 10 В, драйвер может управлять двумя двигателями постоянного тока или 4-проводными двухфазными шаговыми двигателями, позволяет регулировать скорость вращения и менять направление вращения (реверс). Драйвер может обеспечить постоянный ток из 1.5A, пиковый ток до 2.5A, имеет блок тепловой защиты с автоматическим восстановлением.



Основные характеристики продукта:



  • Используется импортный оригинальный чип MX1508, имеющий МОП ключи с низким сопротивлением, минимальное тепловыделение ,позволяющее использовать драйвер без радиаторов теплоотвода, маленький размер, низкое энергопотребление, благодаря чему идеально подходит в портативных устройствах для питания от аккумулятора.
  • (Драйверы на устаревающем L298N имеют в качестве ключей - транзисторы, поэтому у них низкая эффективность, высокая температура при работе, необходимость использования теплоотвода, они громоздкие, микросхему L298N очень легко сжечь).
  • Два канала по 1.5A, пиковый ток быть 2.5A, встроенный контур термозащиты, можно не переживать что драйвер выйдет из строя из-за перегрева, автоматическое восстановление после снижения температуры.
  • Малый размер, легкий вес, ток менее 0,1 микроампера режиме ожидания, является идеальным выбором для вашей модели автомобиля.



Параметры продукта:



  • Двойной H-мостовой драйвер мотора, может управлять двумя двигателями постоянного тока или 4-проводным двухфазным шаговым двигателем.
  • Напряжение питания модуля 2 В - 10 В.
  • Входной сигнал напряжение 1.8 - 7 В.
  • Рабочий ток 1.5A на канал, пиковый ток до 2.5A, низкий ток в режиме ожидания (менее 0.1uA).
  • Встроенный в общих проводимости цепи, когда ввод pin оставляют плавающий, двигатель не неисправности.
  • Встроенный контур термозащиты с гистерезисом (ТСД), не беспокойтесь о остановке двигателя.
  • Размеры: 24.7*21*5 мм (длина, ширина, высота), ультра-маленький размер.
  • Диаметр монтажного отверстия: 2 мм.



Меры предосторожности:



  • 1. Неправильное подключение напряжения (переполюсовка) вызовет повреждения драйвера, соблюдайте полярность!
  • 2. При замыкании выхода на землю или короткое замыкание выходной цепи (двигателя) может вызвать перегрев чипа, перенапряжение более 10 В или токи более чем 2.5A - могут привести к выходу из строя чипа.


Изображения

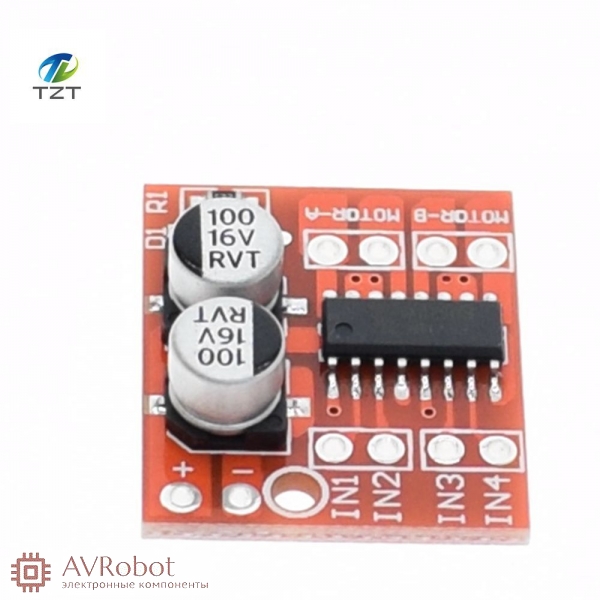

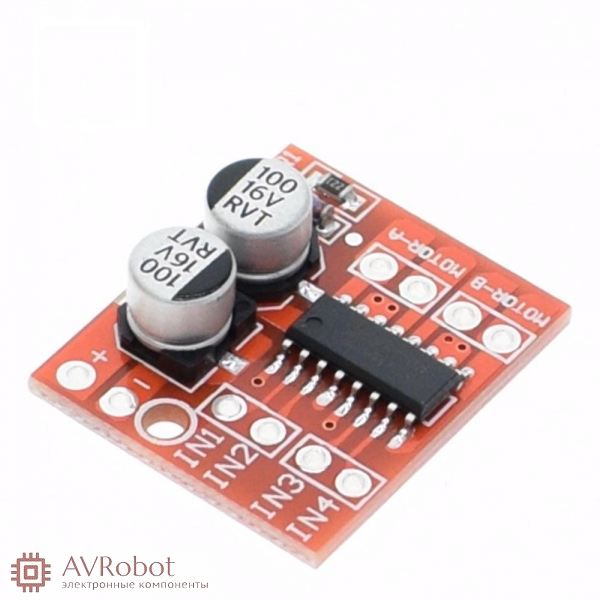

  • Контроллер шагового двигателя на микросхеме MX1508 (аналог L298N) 2 канала 1,5 (2,5) А
