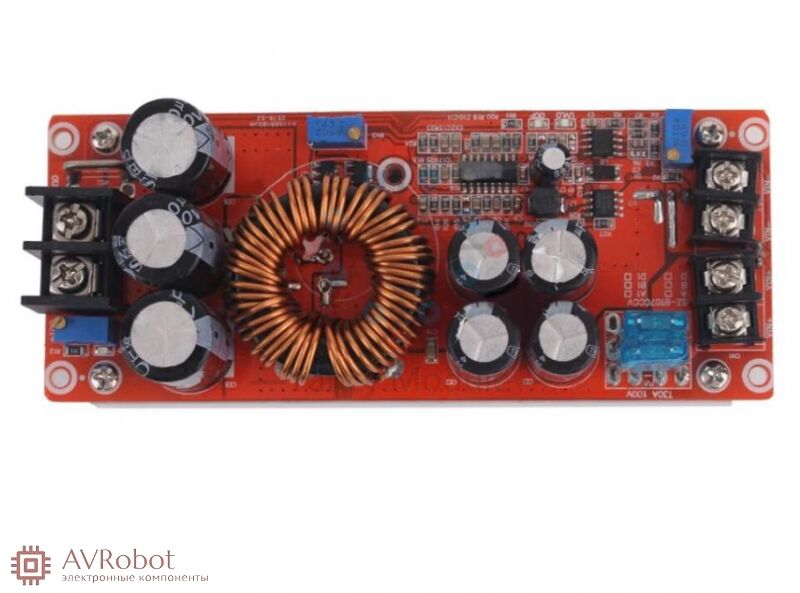

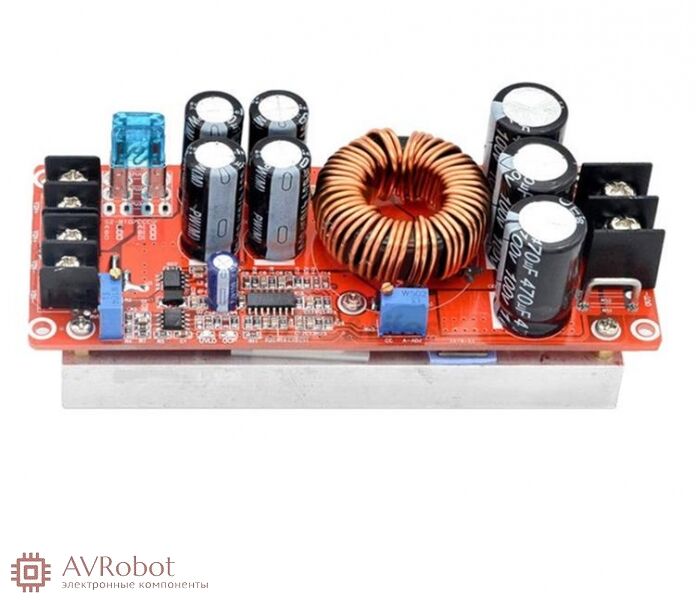

Модуль DC-DC повышающий 1200Вт 20А с 8-60В до 12-83В

Модуль DC-DC повышающий 1200Вт 20А с 8-60В до 12-83В
1.320,0 руб.
Есть в наличии 3 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 5883
  • Вес товара,(кг):0.250
  • Рабочий ток, А: до 20
  • Напряжение питания min, (В): 8
  • Напряжение питания max, (В): 60
  • Вес, грамм: 250
Описание товара

Данный модуль можно использовать для повышения напряжения для автомобильных аудио-усилителей, для зарядки аккумуляторов 12-83В, в солнечной энергетике, питания электродвигателей и для иных целей.

При длительной работе при выходной мощности более 800Вт, окружающей температуре свыше 40°С или при входном токе более 15А или при выходном токе выше 15А - рекомендуется увеличить принудительное воздушное охлаждение радиаторов.

Особенности:

  • Модуль питания использует трансформатор на двойных ферритовых кольцах, намотанные медными проводами 1,2 мм.
  • Ключи MOS 100В/210A с низким сопротивлением и большой мощностью, благодаря чему преобразователь подходит для питания устройств с большой мощностью, моторов.
  • Поддержка защиты от обратного включения по входу, поэтому не беспокойтесь о неправильной входной проводе и выгорании источника питания.
  • Защита от низкого напряжения защитит Модуль DC-DC и батарею от повреждений от переразряда при использовании аккумулятора хранения в качестве входного источника.
  • Утолщенный радиатор и умный регулятор температуры позволяют вентилятор охлаждения лучше рассеивать тепло преобразователя.

 Технические характеристики:

Тип: неизолированный повышающий модуль DC-DC (BOOST)
Входное напряжение: DC от 8В до 60В
Максимальный входной ток:
     - 20A (входное напряжение от 10 в до 30 В)
     - 15A (входное напряжение 31 В до 60 в)
Ток покоя: 15 мА (увеличится при преобразовании с 12 В до 20 В)
Выходное напряжение: от 12В до 83В (регулируется, по умолчанию установлено 19В)
Максимальный выходной ток: 20A (относящийся к разнице входного и выходного напряжения, чем больше разница напряжений, тем меньший будет выходной ток. Пожалуйста, увеличьте отведение тепла от преобразователя при токе свыше 15А)
Диапазон постоянного тока: от 0,8А до 20A (+/-0,3А)
Защита от обратного напряжения на входе: Да (150A MOS)
Защита от пониженного напряжение на входе: Да (регулируемое от 8В до 50В, самовосстанавливаемое)
Рабочая температура: от -40°С до +85°С (если температура слишком высокая, пожалуйста, увеличьте теплоотведение)
Частота преобразования: 150 кГц
Эффективность преобразования: 92% - 97% (эффективность связана с соотношением входного и выходного  напряжения, разниц в токе и напряжении. Чем меньше разница, тем выше будет эффективность преобразования)
Защита от перегрузки по току: Да (автоматическая защита при входе более 25 А, и напряжение питания на выходе не увеличится)
Защита от короткого замыкания: Да (входной предохранитель 30A)
Способ проводки: клеммы (пожалуйста, используйте медные провода с большим сечением для большого тока)
Максимальная выходная мощность = входное напряжение * Максимальный ток (если вход 12 В, максимальная выходная мощность = 12В * 20A = 240 Вт, если вход 36В * 20А = 720 Вт и т.д.)
Размер: 113x48x52 мм

 Инструкция:

     1. Регулировка напряжения:
Подключите питание на модуль, не подключая нагрузки, затем отрегулируйте потенциометр «V-ADJ» по часовой стрелке для увеличения, или против часовой стрелки для уменьшения выходного напряжения. Из-за большой емкости конденсаторов на выходе, при регулировки на уменьшение выходного напряжения - ответное изменение будет медленным.
     2. Регулировка ограничения выходного тока:
Отрегулируйте выходной ток потенциометром «CC A-ADJ» против часовой стрелки (около 30 кругов), чтобы минимизировать выходной ток перед подключением преобразователя к нагрузке. Затем отрегулируйте выходной ток потенциометром  "CC A-ADJ" по часовой стрелке к нужному Вам значению выходного тока. Если вы используете модуль DC-DC для зарядки аккумулятора, подключите его к выходу модуля DC-DC после полной разрядки аккумулятора. Потому что чем больше в аккумуляторе осталось энергии, тем меньше будет ток зарядки.
     3. Регулировка ограничения по понижению напряжения на входе:
Для установки уровня зашиты от понижения напряжения на входе используется потенциометр "RV1, например для использования с 12-вольтовым аккумулятором на входе необходимо ограничить снижение входного напряжения ниже 10В. Для настройки ограничения подключите ко входу источник напряжения на 10В, а затем потенциометром "RV1" (крутить по часовой стрелке для увеличения напряжения ограничения, и против часовой стрелки для уменьшения напряжения ограничения) до загорания светодиода "UVLO". Теперь напряжение защиты составляет 10В, то есть, когда напряжение батареи упадает до 10В, модуль преоразователя не будет повышать напряжение и выходное напряжение будет таким же, как входное напряжение.

Примечание:
1. Выход преобразователя не допускает короткого замыкания или обратного подключения.
2. Если модуль DC-DC подключен к индуктивной нагрузке, минимальное входное напряжение должно быть выше (например 24 В), а максимальная выходная мощность должна быть ниже (например 400 Вт).
3. Если в качестве входного источника питания используется аккумулятор для хранения энергии, переключатель питания, солнечная панель или электрический генератор, то  значение защиты от низкого напряжения должно быть отрегулировано не ниже чем минимально допустимое напряжения аккумулятора или солнечной панели, в противном случае это может привести к повреждению оборудования.
